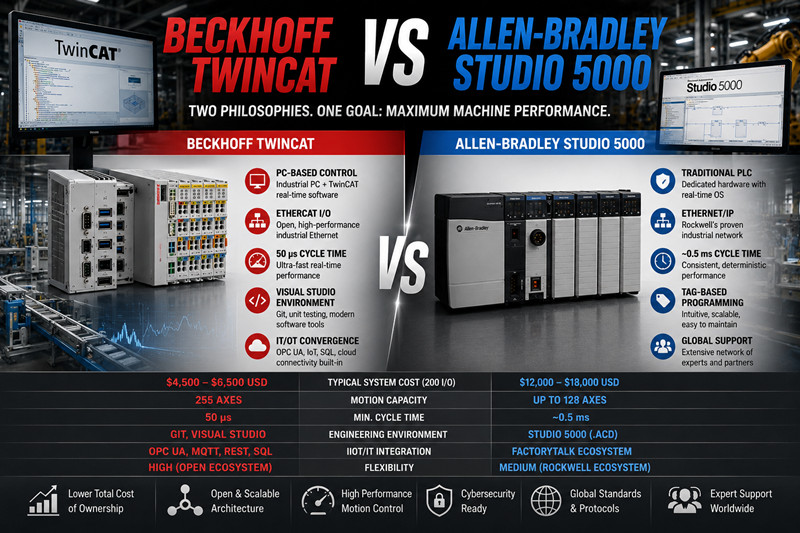

Beckhoff TwinCAT против Allen-Bradley Studio 5000: ПЛК на базе ПК против традиционных ПЛК в 2026 году
June 08, 2026Вы смотрите на техническое задание проекта, которое может работать на Аллен-Брэдли Стойка ControlLogix — безопасная, проверенная, то, к чему стремится каждый интегратор в Северной Америке. Но руководитель проекта спрашивает, может ли управление с ПК снизить стоимость оборудования на 40% и дать возможность добавить системы машинного зрения, аналитики и OPC UA без покупки дополнительных модулей. В этих разговорах постоянно всплывает Beckhoff TwinCAT. И вопрос, который никто не задает вслух: *в чем подвох?*
Если вы принимаете это решение в 2026 году, вы выбираете не между двумя марками ПЛК. Вы выбираете между двумя принципиально разными философиями промышленного управления. Одна утверждает, что контроллер должен быть надежным устройством. Другая говорит, что контроллер — это программное обеспечение, а аппаратная часть — это то, что вы сами захотите. В этой статье рассматриваются реальные различия — а не маркетинговые характеристики — на основе того, как эти платформы работают на реальных производственных площадках в Северной и Южной Америке, Европе и на Ближнем Востоке.
TwinCAT (Windows Control and Automation Technology) — это не ПЛК. Это программная среда выполнения в реальном времени, которая превращает стандартный промышленный ПК в многоосевой контроллер движения, ПЛК, ЧПУ и шлюз IoT — всё это работает на одном и том же оборудовании. Она выполняется на ядре реального времени, которое находится рядом с Windows, а это значит, что ваша логика управления работает детерминированно, в то время как Windows обрабатывает HMI, базы данных и сетевой стек.
Основные характеристики: TwinCAT 3 поддерживает циклы обработки данных до 50 микросекунд. Он может обрабатывать 255 осей скоординированного движения на одном ПК. Среда программирования интегрирована с Microsoft Visual Studio, что означает наличие системы контроля версий (Git), фреймворков для модульного тестирования и полного набора инструментов IDE, которые разработчики программного обеспечения используют уже два десятилетия.
Studio 5000 — это унифицированная среда проектирования от Rockwell Automation для семейств ControlLogix и CompactLogix. Она работает по сети EtherNet/IP, используя архитектуру на основе тегов — каждая точка ввода-вывода, таймер и счетчик представляют собой именованный тег, а не фиксированный адрес в памяти. Это делает код более читаемым и используемым повторно, чем в старых системах, основанных на адресах.
Платформа работает на специализированном оборудовании: контроллере Logix с операционной системой реального времени, встроенной в микропрограмму. Вам не нужно устанавливать ОС. Вам не нужно управлять обновлениями Windows. Контроллер загружается, запускает вашу логику и продолжает работать. Для предприятий, где первостепенное значение имеет принцип «просто работает», эта простота имеет реальную ценность.
Обе платформы используют языки программирования IEC 61131-3 (лестничный, структурированный текстовый, функциональный блок, диаграмма последовательных функций). Обе поддерживают расширения объектно-ориентированного программирования. Обе могут работать с системами управления движением, обеспечения безопасности и сетевыми функциями. Разница заключается в том, где проходит граница между программным и аппаратным обеспечением.
Компания Beckhoff реализует все решения в программном обеспечении, позволяя пользователю выбрать подходящий промышленный ПК. Allen-Bradley же размещает среду выполнения в микропрограммном обеспечении на специально разработанном оборудовании. Оба подхода не являются ошибочными, но приводят к совершенно разным структурам затрат, моделям обслуживания и путям модернизации.
Система Beckhoff среднего уровня — ультракомпактный IPC C6030, лицензия на использование среды выполнения TwinCAT 3, ввод-вывод EtherCAT на 200 точек — стоит примерно от 4500 до 6500 долларов США в зависимости от вариантов лицензирования. Аналогичная система Allen-Bradley — контроллер ControlLogix 1756-L82E, модуль EtherNet/IP 1756-EN2TR, шасси 1756, модули ввода-вывода 1756 на 200 точек — обойдется примерно в 12 000–18 000 долларов США.
Но цена покупки отражает лишь половину картины. Реальная разница в стоимости проявляется при расширении. На Beckhoff добавление машинного зрения требует лицензии на библиотеку GigE Vision (~400 долларов). На Allen-Bradley добавление машинного зрения означает отдельную систему камер со своим процессором и работами по интеграции — обычно от 3000 до 8000 долларов. На Beckhoff добавление функциональности сервера OPC UA требует лицензионного ключа. На Allen-Bradley это означает покупку 1756-EWEB модуль или запуск Kepware на отдельном сервере.
Для проектов в Саудовской Аравии или ОАЭ, где все чаще в новые производственные мощности включаются ресурсоемкие приложения, такие как прогнозируемое техническое обслуживание и мониторинг энергопотребления, подход с использованием моноблочных ПК позволяет избежать каскада дополнительных аппаратных средств.
Инженеры Beckhoff пишут код в Microsoft Visual Studio. Это означает наличие надлежащего контроля версий с помощью Git — ветвления, слияния, запросов на слияние. Интеграция с Team Foundation Server или Azure DevOps является встроенной. Если у вас 15 программистов, работающих над разными этапами процесса упаковки, каждый может работать изолированно, объединять изменения и разрешать конфликты так, как это делали команды разработчиков программного обеспечения на протяжении многих лет.
Studio 5000 использует собственный формат проектных файлов Rockwell (.ACD). Для контроля версий требуется Rockwell AssetCentre или сторонние инструменты, такие как VersionDog. Сравнение и слияние между версиями работает, но не идеально. Для отдела технического обслуживания с двумя инженерами на водоочистной станции в Германии это вполне приемлемо. Но для производителя оборудования в Детройте, поставляющего 50 похожих, но не идентичных машин в год, управление 50 почти идентичными файлами .ACD становится головной болью, которую элегантно решает встроенный в Git рабочий процесс TwinCAT.
Именно здесь Beckhoff уверенно лидирует. EtherCAT — это открытый стандарт: любой EtherCAT-совместимый привод от любого производителя будет работать. В одной сети можно использовать приводы Lenze, Yaskawa и собственную серию AX8000 от Beckhoff. Протокол обрабатывает телеграммы в режиме реального времени на каждом ведомом устройстве, обеспечивая синхронизацию с точностью до долей микросекунды по десяткам осей.
Платформа управления движением Kinetix от Allen-Bradley работает по протоколу EtherNet/IP с использованием технологии CIP Motion. Производительность в рамках экосистемы превосходна, но вы ограничены использованием приводов и сервомоторов Kinetix. Сервопривод Kinetix 5700 мощностью 2 кВт стоит около 3200 долларов США. Аналогичный привод EtherCAT от конкурирующего производителя стоит от 1400 до 2000 долларов. На 20-осевом станке разница в стоимости привода может превышать 24 000 долларов.
В Северной Америке компания Allen-Bradley занимает лидирующие позиции, потому что интеграторы знают её, дистрибьюторы держат её на складах, а руководители предприятий ей доверяют. Преимущество в количестве установленных систем означает, что найти специалиста, способного устранить неполадки в системе ControlLogix, легко в Хьюстоне или Торонто.
В Европе компания Beckhoff имеет широкое присутствие на рынке, особенно в Германии, Нидерландах и Скандинавии. Экосистема EtherCAT является стандартной для производителей оборудования, экспортирующих свою продукцию по всему миру.
На Ближнем Востоке ситуация меняется. В новых проектах в Саудовской Аравии в рамках программы «Видение 2030» все чаще используются архитектуры, не зависящие от конкретного поставщика. Подход Beckhoff, основанный на открытых стандартах, находит отклик у подрядчиков, занимающихся проектированием, закупками и строительством (EPC), которые не хотят быть привязанными к аппаратной экосистеме одного поставщика. При этом Allen-Bradley сохраняет свои позиции на нефтегазовых объектах, где интеграция систем управления технологическими процессами Rockwell с PlantPAx является хорошо зарекомендовавшим себя решением.
Технические характеристики менее важны, чем поведение под нагрузкой. Контроллер ControlLogix 1756-L85E выполняет непрерывные задачи примерно за 0,5 мс на тысячу звеньев лестничной логики. Он делает это стабильно, потому что процессор контроллера ничего не делает, кроме как выполняет вашу логику и обрабатывает ввод-вывод.
TwinCAT 3 на процессоре Beckhoff C6030 (Intel Core i7, 4 ядра изолированы для работы в реальном времени) может выполнять ту же логику менее чем за 50 микросекунд — примерно в 10 раз быстрее. Но такая производительность зависит от надлежащей изоляции ядер. Если Windows решит запустить фоновое обновление во время критической последовательности движений, возникнет нарушение режима реального времени. Инженеры Beckhoff решили эту проблему, выделив ядра ЦП исключительно для среды выполнения TwinCAT и отключив функции Windows, которые могли бы прервать работу.
Для большинства применений — конвейеров, насосов, упаковочных машин — обе платформы обеспечивают более чем достаточную скорость. Преимущество в производительности становится значимым только в высокоскоростных приложениях: печатные станки, станки с ЧПУ, обработка полупроводников или любые другие устройства, требующие перемещения с точностью до долей миллисекунды.
Платформа ControlLogix масштабируется от 1756-L71 (2 МБ памяти, ~1000 операций ввода-вывода) до 1756-L85E (40 МБ, ~128 000 точек ввода-вывода). Вы покупаете контроллер для конкретной задачи, а расширение ввода-вывода осуществляется путем добавления модулей в шасси.
TwinCAT масштабируется по-разному. Одно и то же программное обеспечение работает на самых разных устройствах, от встроенного контроллера CX9020 (ARM Cortex-A8, монтируется на DIN-рейку, ~600$) до стоечного сервера C6670 (два процессора Xeon, 128 ГБ ОЗУ). Логика управления не меняется при переходе между ними. Производитель оборудования может разрабатывать программное обеспечение на мощном инженерном ПК, а затем развернуть тот же код на безвентиляторном встроенном контроллере для серийного производства.
Такая портативность создает интересную динамику для производителей оборудования. Разработайте один раз, разверните везде — от компактного контроллера серии CX на автономном устройстве до полноценного промышленного сервера, работающего с 50 координатными осями, базой данных SQL и веб-интерфейсом HMI.
В 2026 году грань между производственным цехом и корпоративной сетью размылась до неузнаваемости. Предприятия, которые раньше использовали изолированные сети управления, теперь передают производственные данные в облачную аналитику, интегрируются с системами ERP и предоставляют доступ к данным машин через MQTT и OPC UA на общезаводских панелях мониторинга.
Система Beckhoff с самого начала разрабатывалась с учетом этой конвергенции. Контроллер представляет собой ПК под управлением Windows — на нем изначально работает SQL Server Express, размещается веб-сервер для панелей мониторинга, и он взаимодействует по стандартным протоколам TCP/IP, которые понятны ИТ-отделам и которые они могут защитить. В среду выполнения встроено шифрование TLS 1.3 для OPC UA.
Компания Allen-Bradley обеспечивает интеграцию ИТ/ОТ за счет дополнительных аппаратных и программных уровней. FactoryTalk Linx обеспечивает мост для передачи данных. FactoryTalk Analytics добавляет интеллектуальный уровень. Это работает, но каждый уровень увеличивает стоимость лицензирования и сложность интеграции. Для руководителя предприятия, которому необходимо отображать данные о работе оборудования в Power BI без дорогостоящего интеграционного проекта, компания Beckhoff предлагает более короткий путь.
· Beckhoff C6030 IPC + TwinCAT 3 runtime: 3000–5000 долларов США (IPC) + 1200–2500 долларов США (лицензии), срок поставки 2–4 недели в Северной Америке и Европе; немного дольше на Ближнем Востоке через региональных дистрибьюторов Beckhoff.
· Контроллер Allen-Bradley 1756-L82E ControlLogix: 6000–9000 долларов США (только контроллер), сроки поставки сократились до 4–8 недель после кризиса в цепочке поставок в 2022–2024 годах; шасси 1756 и модули ввода-вывода добавляют 3000–8000 долларов США.
· Примечание: Обе платформы имеют достаточные запасы на 2026 год. Компоненты Beckhoff (терминалы EtherCAT, IPC) поставляются из Германии с предсказуемыми сроками поставки в ЕС. Доступность продукции Allen-Bradley стабильно обеспечивается благодаря глобальной дистрибьюторской сети Rockwell.
· Снятые с производства модели, которых следует избегать: серия Beckhoff CX1000 (заменена на CX7000/CX9000); Allen-Bradley 1756-L6x ControlLogix (заменена на серию L7x/L8x) — всё ещё доступны на вторичном рынке на сайте tztechio.com/allen-bradley
Сложнее ли освоить TwinCAT, чем Studio 5000?
Если у вас есть опыт работы с традиционными ПЛК и лестничной логикой, Studio 5000 сразу покажется вам знакомым. TwinCAT требует больше времени на освоение — вы работаете в Visual Studio, управляете ядром реального времени и мыслите в терминах шаблонов разработки программного обеспечения. Но для инженеров моложе 35 лет, выросших на Git и объектно-ориентированном программировании, рабочий процесс TwinCAT на самом деле кажется более естественным. Компания Beckhoff предлагает бесплатные 3-дневные обучающие курсы в своих региональных офисах.
Можно ли использовать интерфейс ввода-вывода Allen-Bradley с контроллером Beckhoff?
Не напрямую. Beckhoff использует EtherCAT для ввода-вывода, Allen-Bradley — EtherNet/IP. Вы можете добавить мастер-лицензию EtherNet/IP к TwinCAT (1200–2500 долларов США) для связи с устройствами ввода-вывода Allen-Bradley в качестве сканера, но задержка не будет соответствовать производительности нативного EtherCAT. Для новых установок используйте нативный ввод-вывод EtherCAT от Beckhoff или сторонних производителей EtherCAT, таких как WAGO или Phoenix Contact.
Что происходит, когда на компьютере под управлением Windows, на котором запущен TwinCAT, происходит сбой?
Среда выполнения TwinCAT работает на выделенном ядре реального времени — синий экран Windows не останавливает логику управления. Ввод-вывод продолжает обновляться, движение продолжает выполняться, и функции безопасности остаются активными. Интерфейс HMI гаснет, что создает проблемы для операторов, но машина не разваливается. Альтернатива TwinCAT/BSD от Beckhoff работает на FreeBSD для клиентов, которые вообще не хотят использовать Windows на своем производстве.
Какая платформа лучше подходит для проекта по очистке воды на Ближнем Востоке?
Обе системы работают. Allen-Bradley PlantPAx DCS имеет готовые библиотеки для водоподготовки, которые сокращают время проектирования. Beckhoff предлагает лучшую интеграцию с анализаторами сторонних производителей благодаря открытым протоколам и более низкой общей стоимости оборудования. Для проектов расширения существующих объектов, где используется оборудование Rockwell, следует оставаться с Rockwell. Для проектов «с нуля» без ограничений, связанных с устаревшими системами, Beckhoff заслуживает пристального внимания — особенно когда в сферу ответственности входят мониторинг энергопотребления и прогнозная аналитика.
А что насчет кибербезопасности — какая платформа более защищена?
Обе платформы поддерживают управление доступом на основе ролей, аудит и зашифрованную связь. Allen-Bradley выигрывает от более простой сетевой архитектуры (меньше уязвимостей на уровне ОС). Beckhoff наследует соображения безопасности Windows, но допускает усиление защиты в соответствии со стандартами ИТ: групповые политики, Windows Defender, сегментация сети и аутентификация домена. В Европе в рамках NIS2 обе платформы могут соответствовать требованиям при правильной настройке — разница заключается в сложности настройки, а не в ограниченных возможностях.
Могу ли я перейти с Allen-Bradley на Beckhoff или наоборот?
Да, но планируйте полноценные инженерные работы. Код IEC 61131-3 можно переводить вручную между платформами, но автоматического преобразователя нет. При этом меняется проводка ввода-вывода, сетевая архитектура и дизайн HMI. Заложите 2-3 месяца на инженерные работы при миграции среднего масштаба и запускайте обе системы параллельно во время ввода в эксплуатацию, чтобы избежать простоев в производстве. См. наше руководство по миграции для пошагового описания процесса.
