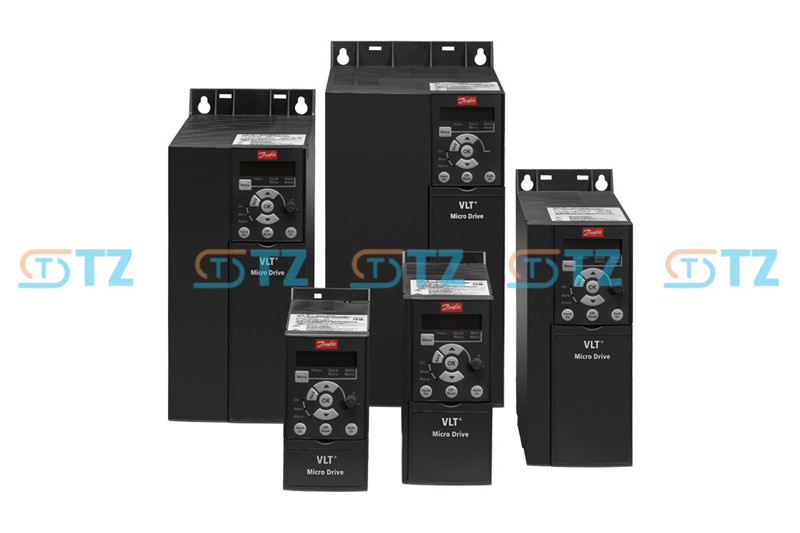

Микропривод Danfoss VLT® FC 51

# Краткое руководство по эксплуатации микропривода Danfoss VLT® FC 51

## 1. Основные технические характеристики

* **Однофазный переменный ток 200–240 В:** 0,18–2,2 кВт (0,25–3 л.с.)

* **3-фазный переменный ток 200–240 В:** 0,25–3,7 кВт (0,33–5 л.с.)

* **3-фазный переменный ток 380~480 В:** 0,37 ~ 22 кВт (0,5 ~ 30 л.с.)

* **Режим управления:** Расширенное векторное управление (VVC+), встроенный ПИ-контроллер, интеллектуальный логический контроллер (SLC)

* **Встроенные средства связи:** Интерфейс RS-485, поддерживающий протоколы Modbus RTU и Danfoss FC.

---

## 2. Определения терминалов управления

* **Клемма 12:** Выход +24 В постоянного тока (используется в качестве напряжения питания для цифровых входов)

* **Терминал 18:** Цифровой вход 1 (По умолчанию: `[8]` Начало)

* **Клемма 19:** Цифровой вход 2 (По умолчанию: `[10]` Реверс)

* **Терминал 27:** Цифровой вход 3 (По умолчанию: `[1]` Инверсия Coast)

* **Терминал 29:** Цифровой вход 4 (По умолчанию: `[14]` Джог)

* **Терминал 20:** Цифровое заземление (GND)

* **Клемма 50:** Выход постоянного тока +10 В (используется в качестве напряжения питания для внешнего потенциометра)

* **Клемма 53:** Аналоговый вход 1 (Режим напряжения: 0 ~ 10 В)

* **Клемма 60:** Аналоговый вход 2 (режим тока: 0/4 ~ 20 мА)

* **Клемма 55:** Аналоговый общий контакт (GND)

* **Клеммы 68 (+), 69 (-):** Последовательный интерфейс связи RS-485

> **Примечание:** Аппаратные переключатели, расположенные непосредственно над клеммной колодкой, используются для переключения между логикой PNP/NPN и типами сигналов напряжения/тока для клемм 53 и 60. Перед подключением проверьте положение этих переключателей.

---

## 3. Основные параметры настройки (паспортная табличка двигателя и базовая настройка)

При первоначальном вводе в эксплуатацию или после замены двигателя последовательно настройте следующие параметры в соответствии с паспортными данными двигателя:

| Параметр | Описание параметра | Типичная настройка / Примечание | Значение по умолчанию

|| :--- | :--- | :--- | :---

|| **1-20** | Мощность двигателя | Соответствует номинальной мощности двигателя (кВт или л.с.) | Зависит от модели

|| **1-22** | Напряжение двигателя | Соответствует номинальному значению на паспортной табличке двигателя (например, 230 В, 380 В, 400 В) | Зависит от модели

|| **1-23** | Частота двигателя | Соответствует номинальной частоте двигателя (обычно 50 Гц или 60 Гц) | 50 Гц

|| **1-24** | Ток двигателя | Соответствует номинальному току двигателя, указанному на паспортной табличке (А) | Зависит от модели

|| **1-25** | Номинальная скорость двигателя | Соответствует номинальной скорости двигателя, указанной на паспортной табличке (об/мин) | Зависит от модели

|| **1-29** | Автоматическая адаптация двигателя (AMA) | Установите значение **`[1]` Включите полную AMA**, затем нажмите кнопку **Hand On** для запуска | `[0]` Выкл.

|| **3-41** | Время нарастания 1 | Время разгона от 0 Гц до номинальной частоты (секунды) | 3,00 с

|| **3-42** | Время спада на этапе 1 | Время замедления от номинальной частоты до 0 Гц (секунды) | 3,00 с

|| **4-12** | Нижний предел скорости двигателя | Минимальная допустимая выходная частота привода (Гц) | 0,0 Гц

|| **4-14** | Предел скорости двигателя | Максимальная допустимая частота вращения привода (Гц) | 65,0 Гц

|---

## 4. Конфигурация источника управления и опорного сигнала

Настройте следующие комбинации параметров в соответствии с вашей конкретной схемой управления:

Схема А: Управление с помощью клавиатуры (режим локального управления)

* **0-02** = `[1]` (Единица измерения локального дисплея установлена ​​на Гц)

* **3-15** = `[21]` (Основной справочный ресурс 1 установлен на потенциометр LCP)

Схема B: Внешний клеммный пуск + внешний потенциометр для регулировки скорости (наиболее распространенный вариант)

* **5-10** = `[8]` (Терминал 18 настроен как "Пуск")

* **3-15** = `[1]` (Основной справочный ресурс 1 установлен на аналоговый вход 53)

* **6-10** = `0,07 В` (шкала низкого напряжения на клемме 53, обычно оставляем значение по умолчанию)

* **6-11** = `10,00 В` (шкала высокого напряжения клеммы 53, обычно оставляем значение по умолчанию)

---

## 5. Распространенные неисправности и сигналы тревоги при поиске и устранении неисправностей

При возникновении неисправности на дисплее привода мигает код ошибки. Для быстрой диагностики воспользуйтесь этим списком:

* **W2 / AL2 (Ошибка нулевого значения в реальном времени):** Текущий сигнал на клемме 60 упал ниже 2 мА. Проверьте наличие обрыва провода или обрыва цепи в контуре 4-20 мА от вашего датчика/ПЛК.

* **W7 / AL7 (Перенапряжение):** Напряжение в промежуточной цепи (шине постоянного тока) слишком высокое. Обычно это вызвано высокой рекуперативной энергией при резком торможении. Увеличьте время спада в параметре **[3-42]**.

* **W8 / AL8 (Пониженное напряжение):** Напряжение в сети упало ниже минимального рабочего предела или произошло отключение питания. Проверьте стабильность входящего сетевого напряжения.

* **W13 / AL13 (Перегрузка по току):** Превышен предельный пиковый ток инвертора. Проверьте нагрузку на наличие механического заедания или блокировки, или осмотрите кабель двигателя на предмет короткого замыкания.

* **W14 / AL14 (Замыкание на землю):** Разряд от выходных фаз на землю. Проверьте состояние изоляции кабелей между приводом и двигателем.
