Системы безопасности ПЛК в 2026 году: рейтинги SIL, защитные реле и то, что действительно необходимо современным предприятиям.
June 04, 2026Поиск по запросу «рейтинги SIL для систем безопасности ПЛК» приводит вас сюда, потому что кто-то в вашей организации только что получил заключение аудита на соответствие требованиям, техническое задание, требующее SIL 3, или коммерческое предложение на ПЛК безопасности, цена которого на 45% выше, чем у стандартного контроллера, заложенного в бюджет. Никто не хочет недооценивать требования безопасности и попасть в отчет об инциденте. Никто не хочет перерасходовать средства и получить замечание при проверке бюджета. В этой статье рассматривается, что на самом деле делают ПЛК безопасности, какие продукты существуют с реальными артикулами и как сделать правильный выбор, не рискуя и не тратя деньги впустую.
---

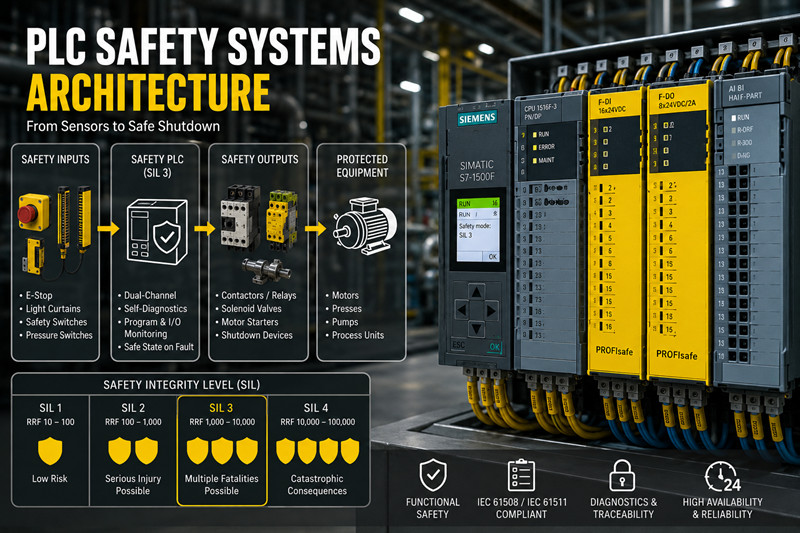

Уровень SIL (Safety Integrity Level) измеряет снижение риска в соответствии со стандартом IEC 61508. Существует четыре уровня. SIL 1 (коэффициент снижения риска 10–100) охватывает риск незначительных травм. SIL 2 (RRF 100–1000) относится к потенциально серьезным травмам — это наиболее распространенный уровень в машиностроении общего назначения. SIL 3 (RRF 1000–10000) применяется там, где отказ сопряжен с риском множественных смертельных исходов: электростатический разряд в нефтегазовой отрасли, защита химических реакторов, безопасность высокоскоростных прессов. SIL 4 (RRF 10000–100000) используется в атомной энергетике, авиации и железнодорожном транспорте — ни один стандартный ПЛК промышленной безопасности не претендует на этот уровень самостоятельно.
Не следует путать SIL с PL (Performance Level) из стандарта ISO 13849. В европейских регламентах по машиностроению упоминается PL (a–e); в обрабатывающей промышленности используется SIL. Примерное соответствие: SIL 2 ≈ PLd, SIL 3 ≈ PLe. Программируемый логический контроллер безопасности, сертифицированный по стандарту SIL 3, обычно удовлетворяет требованиям PLe, но путь документирования и методология оценки различаются.
Защитный ПЛК отличается от стандартного ПЛК тремя особенностями. Во-первых, двухканальные процессоры работают синхронно с перекрестной проверкой — оба должны согласовывать выходные сигналы в пределах допустимого отклонения, иначе система срабатывает. Во-вторых, каждый известный режим отказа приводит к безопасному (обесцвеченному) состоянию — это сертифицировано, а не предполагается. В-третьих, память защитной программы имеет защиту контрольной суммы; поврежденный код обнаруживается до выполнения. Стандартный ПЛК с сторожевым таймером не может обеспечить сертифицированную вероятность отказа по требованию, которую обеспечивает защитный ПЛК с уровнем SIL. Если ваше приложение требует сертифицированного уровня SIL, стандартный ПЛК не подходит.
---
В системах безопасности с использованием ПЛК преобладают пять платформ:
Siemens S7-1500F: Варианты с F-процессором выполняют стандартные и безопасные программы в разделенной памяти. 6ES7516-3FN02-0AB0 (Процессор 1516F-3 PN/DP, SIL 3, 2 МБ программной памяти) и 6ES7517-3FP00-0AB0 (Процессор 1517F-3 PN/DP, повышенная производительность) в паре с отказоустойчивым вводом-выводом ET 200SP через PROFIsafe. Siemens занимает лидирующие позиции на рынке систем безопасности в Европе и на Ближнем Востоке.
Allen-Bradley GuardLogix 5580: 1756-L83ES (SIL 3 / PLe, 10 МБ пользовательской памяти, 1 ГБ памяти безопасности) обеспечивает передачу данных о безопасности по EtherNet/IP через CIP Safety. GuardLogix является лидером в тяжелой промышленности Северной Америки — нефтеперерабатывающих заводах, автомобильной промышленности, целлюлозно-бумажной промышленности. Studio 5000 занимается стандартной логикой и логикой безопасности в рамках одного проекта.
Schneider Electric M580 Safety: BMEP584040S (процессор безопасности M580, SIL 3) добавляет сопроцессор безопасности к стандартной объединительной плате M580. Schneider ориентируется на гибридные отрасли промышленности — химическую, фармацевтическую, энергетическую — используя EcoStruxure Control Expert.
Pilz PSS 4000: Компания Pilz производит исключительно контроллеры безопасности. PSS 4000 (SIL 3 / PLe) использует протокол SafetyNET p и занимает лидирующие позиции в области обеспечения безопасности сложных прессов, защиты роботизированных ячеек и управления горелками, где необходимы глубокие знания в области безопасности.
ABB AC500-S: Сопроцессор безопасности на платформе AC500, сертифицированный по стандарту SIL 3, использующий протокол PROFIsafe поверх PROFINET. ABB позиционирует его для применений, сочетающих стандартную платформу AC500 и системы безопасности — водоподготовка, вентиляция туннелей, управление кранами.
Реальные установки демонстрируют диапазон возможностей. На морской платформе в Персидском заливе используются процессоры Siemens S7-1500F для защиты от аварийного останова устьевого оборудования на уровне SIL 3 — ложный срабатывание обходится в 500 000–2 миллиона долларов, поэтому доступность имеет значение наряду с безопасностью. На заводе по штамповке автомобилей в Мичигане используется система Allen-Bradley GuardLogix 1756-L83ES для защиты пресса с помощью световых завес и защитных ковриков, оценивающая прерывание луча и выдающая команды остановки в течение 15 мс в соответствии с требованиями OSHA 1910.217. На немецком химическом заводе используется система Schneider M580 Safety для защиты от избыточного давления с тремя резервными передатчиками в архитектуре голосования 2003 — система SIF должна закрывать запорные клапаны в течение 2 секунд времени обеспечения безопасности процесса.
---
Три протокола безопасности обеспечивают передачу данных о безопасности по сетям предприятия. PROFIsafe использует PROFINET в качестве протокола «черного канала» — ненадежная сеть, надежный уровень безопасности с нумерацией последовательности, CRC и проверкой адреса. Разработан Siemens и ABB. CIP Safety расширяет возможности EtherNet/IP, используя тот же подход «черного канала», и поддерживает работу маршрутизаторов в подсетях. Разработан Allen-Bradley GuardLogix. FSoE (FailSafe over EtherCAT) использует кадры EtherCAT напрямую — используется в основном в Beckhoff TwinSAFE и некоторых конфигурациях Pilz. Выбор протокола зависит от выбора платформы; шлюзы существуют для смешанных сред, но увеличивают задержку.
Архитектуры резервирования жертвуют безопасностью ради доступности. 1001 (один канал) — самый дешевый вариант, но любая неисправность останавливает производство — приемлемо для SIL 2 с допустимым количеством ложных срабатываний. 1002 (два канала, срабатывание может произойти при любом отдельном сбое) обеспечивает более высокую безопасность, но срабатывание все равно происходит при любой отдельной неисправности. 2003 (три канала, два из которых должны согласовываться) поддерживает безопасность при одном отказе, избегая ложных срабатываний — стандарт в системах аварийного отключения (ESD) нефтегазовой отрасли, где доступность имеет экономическое значение. Сертифицированная TÜV система 2003, такая как Siemens S7-1500FH, обрабатывает синхронизацию голосования внутри системы, но для предотвращения отказов по общей причине требуется аппаратное разнообразие.
Жизненный цикл функциональной безопасности IEC 61511 регулирует всю систему, а не только ПЛК. Анализ опасностей и отказов (HAZOP/LOPA) определяет целевой уровень SIL. В документе SRS документируются точки срабатывания, время отклика и поведение при сбросе. Проверка SIL рассчитывает среднее значение вероятности отказа (PFDavg) для всего контура — обычно ПЛК безопасности вносит менее 15% в общую вероятность отказа; преобладают датчики и конечные элементы. Проведение контрольных испытаний через определенные интервалы (обычно 12 месяцев для технологических функций SIL 3) напрямую влияет на PFDavg. А кибербезопасность в соответствии с IEC 62443 теперь пересекается с функциональной безопасностью: подписание микропрограммного обеспечения, доступ на основе ролей и отслеживаемые изменения программы безопасности являются стандартными для современных ПЛК безопасности. Компрометированный ПЛК безопасности не имеет рейтинга SIL в каком-либо значимом смысле.
---
Защитные ПЛК стоят на 30–50% дороже стандартных аналогов. 6ES7516-3FN02-0AB0 (S7-1500F) стоит 4800–5600 долларов, тогда как стандартный 1516-3 — 3200–3800 долларов. GuardLogix 1756-L83ES стоит 7200–8500 долларов, а стандартный 1756-L83E — 4800–5600 долларов. Защитные входы/выходы добавляют 30–40% к стандартным.
Сроки поставки в середине 2026 года остаются увеличенными: 16–20 недель для процессоров Siemens S7-1500F и Allen-Bradley GuardLogix. Заказывайте ПЛК безопасности на этапе спецификации — ожидание ввода в эксплуатацию гарантирует соблюдение сроков. tztechio.com поддерживает региональный склад распространенных номеров деталей систем безопасности Siemens и Allen-Bradley на Ближнем Востоке. Актуальную информацию о наличии смотрите на tztechio.com/plc, tztechio.com/siemens и tztechio.com/allen-bradley.
В: Действительно ли мне нужен защитный ПЛК, или можно использовать защитное реле?
Одна или две простые функции безопасности — одна аварийная остановка, одна световая завеса — вполне подходят для конфигурируемого защитного реле, такого как Pilz PNOZ X или Siemens 3SK1, стоимость которого составляет менее половины цены аналогичных устройств. ПЛК безопасности становится необходимым при наличии нескольких зон безопасности, перекрестных сигналов безопасности между машинами, гибкой логики безопасности, изменяющейся в зависимости от режимов производства, или диагностики, определяющей, какое именно устройство сработало. Если вы подключаете более трех защитных реле к запутанным последовательным контактам, ПЛК безопасности окупается за счет сокращения количества проводов и упрощения модификации.
В: SIL 2 против SIL 3 — в чем практическая разница?
Уровень SIL 3 примерно в 10 раз ниже по вероятности отказа по требованию, чем SIL 2. Это относится и к оборудованию: на уровне SIL 2 могут использоваться одноканальные входы с диагностикой; SIL 3 требует двухканальных входов с проверкой несоответствий и примерно вдвое увеличивает количество входов/выходов. Большинство машин (прессы, роботы, упаковочное оборудование) соответствуют нормативным требованиям на уровне SIL 2 / PLd. Выбирайте SIL 3, потому что ваша оценка рисков указывает на необходимость этого, а не потому, что это звучит безопаснее.
В: Можно ли добавить средства обеспечения безопасности к существующему стандартному ПЛК?
Нет. Стандартный ПЛК не имеет двухпроцессорной архитектуры, отказоустойчивых драйверов выходных сигналов и сертифицированного встроенного ПО. Вы можете интегрировать отдельный ПЛК безопасности вместе со стандартным контроллером — многие предприятия именно так и поступают. Это усложняет обмен данными, но работает.
В: Требуются ли для ПЛК безопасности уровня SIL 3 датчики и исполнительные механизмы уровня SIL 3?
Вся система SIF — датчик, логический решатель, конечный элемент — должна в совокупности соответствовать целевому уровню SIL. ПЛК уровня SIL 3 с датчиками и клапанами уровня SIL 2 может не соответствовать общему уровню SIL 3. Это определяется расчетом PFDavg. Датчики уровня SIL 2 в конфигурации голосования 1002 или 2003 могут соответствовать уровню SIL 3 в зависимости от интервалов контрольных испытаний и показателей PFD компонентов.
В: Как часто следует проводить проверку работоспособности защитного ПЛК?
Типичные интервалы: 12 месяцев для безопасности технологических процессов уровня SIL 3, 12–24 месяца для оборудования. Тестирование должно охватывать весь контур — от датчиков до конечных элементов. Внутренняя диагностика ПЛК безопасности охватывает более 99% неисправностей, но полевые устройства требуют активного тестирования.
