Руководство по устареванию и замене ABB ACS550

Комплексная стратегия миграции на ACS580: расчет размеров, подключение ввода/вывода, модернизация Modbus и основные проблемы.

Он ABB ACS550 Когда-то это был один из самых распространенных универсальных частотно-регулируемых приводов (ЧРП), используемых в мировой промышленности — для питания вентиляторов, центробежных насосов, ленточных конвейеров, мешалок, воздушных компрессоров и стандартного оборудования практически во всех отраслях.

По мере истечения срока службы оборудования руководители предприятий и инженеры по электротехническому обслуживанию сталкиваются с критической дилеммой: поскольку срок службы устаревшей модели ACS550 подходит к концу, можно ли еще приобрести новые блоки на замену? Какова официальная серия заменяющих устройств, и можно ли просто заменить их на устройства с той же номинальной мощностью в киловаттах?

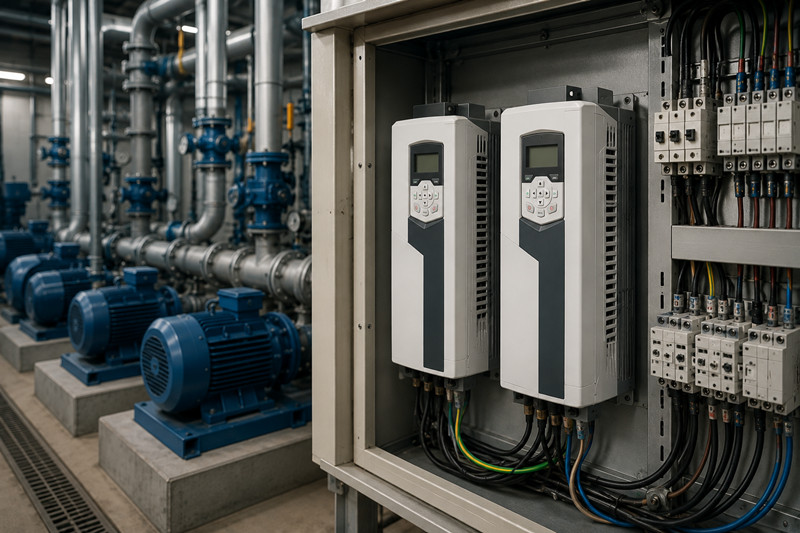

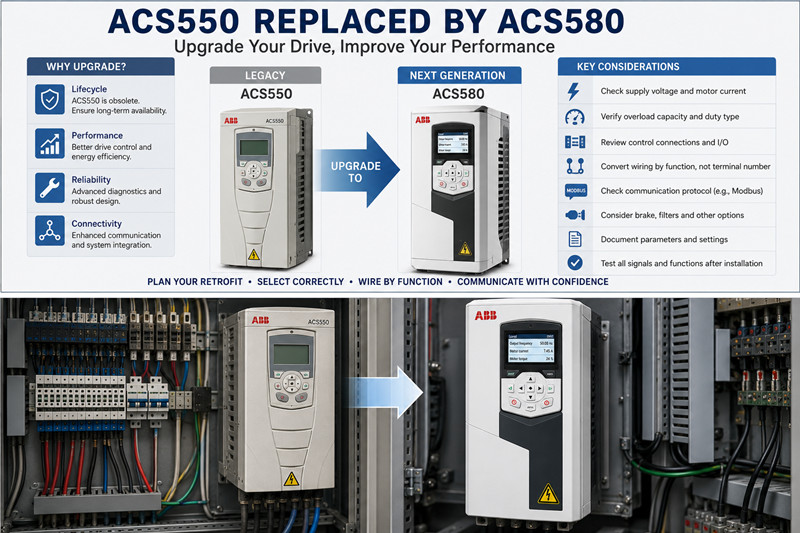

Согласно официальной дорожной карте ABB, прямым преемником ACS550 является... ACS580 Привод общего назначения. Однако вывод о том, что «ACS550 заменяет ACS580», верен только на уровне семейства продуктов высокого уровня. Это НЕ означает, что можно выполнить замену «один к одному» вслепую, основываясь исключительно на мощности двигателя (кВт/л.с.).

1. Официально ли снята с производства модель ABB ACS550?

Согласно официальному заявлению ABB о жизненном цикле продукции ACS550, ACH550 и ACQ550, семейства ACS550, ACH550 и ACQ550 официально перешли в фазу устаревания 1 января 2025 года.

В этом заявлении ABB отмечает, что для европейского, азиатского, ближневосточного, африканского и американского рынков стандартное производство и регулярные продажи прекращены. Для конкретных местных рынков информацию о наличии оставшегося оборудования необходимо запрашивать напрямую у местных подразделений ABB, и ABB настоятельно рекомендует активно переводить установленный парк оборудования на приводные системы следующего поколения.

Переход в стадию устаревания не означает, что все существующие ACS550 исчезнут в одночасье. На промышленном рынке устройства по-прежнему можно приобрести у следующих поставщиков:

· Устаревшие складские запасы дистрибьютора;

· Запасные части от производителя;

· Восстановленное, отремонтированное или демонтированное оборудование;

· Излишки товаров из неиспользованных региональных каналов сбыта.

Однако зависимость от истощающихся запасов устаревших компонентов для критически важных операций подвергает предприятия риску резкого роста цен на комплектующие, непредсказуемых сроков поставки, подделок и, в конечном итоге, невозможности пополнения запасов. Поэтому предприятия, эксплуатирующие установки ACS550, должны незамедлительно разработать структурированные планы перехода на новые системы, а не ждать аварийной ситуации.

2. Семейства накопителей: какой тип привода выбрать?

Компания ABB опубликовала специальные руководства по замене и переходу, призванные помочь пользователям оценить возможности, способы монтажа, габариты, электрические параметры, клеммы управления и группы параметров между сериями 550 и 580.

3. Почему нельзя поменять лампы один к одному, основываясь исключительно на мощности в киловаттах.

Часто встречающаяся ошибка при модернизации на месте эксплуатации заключается в предположении, что частотный преобразователь ACS550 мощностью 15 кВт можно автоматически заменить любым ACS580 мощностью 15 кВт. Мощность двигателя является лишь номинальным значением. Истинными техническими факторами, определяющими выбор частотного преобразователя, являются:

· Напряжение и допуски сети электропитания;

· Номинальный номинальный ток двигателя (в дюймах), указанный на паспортной табличке;

· Постоянная и максимальная допустимая перегрузка по току частотно-регулируемого привода;

· Профиль нагрузки (переменный крутящий момент против постоянного крутящего момента / высокая нагрузка);

· Снижение номинальной мощности из-за температуры окружающей среды и высоты установки;

· Метод управления двигательной активностью (скалярный против векторного);

· Требования к коммуникационной сети;

· Требования к динамическому торможению (тормозной прерыватель и резистор);

· Степень защиты корпуса IP и габаритные размеры.

А. Центробежные вентиляторы и насосы (легкого/стандартного режима работы)

Вентиляторы и центробежные насосы имеют квадратичный профиль нагрузки с переменным крутящим моментом (T ∝ n²), характеризующийся низким пусковым моментом и умеренными требованиями к кратковременной перегрузке. После проверки тока двигателя, непрерывного рабочего цикла и условий окружающей среды, модель ACS580 обычно можно выбрать в зависимости от ее номинального режима работы (легкий режим, ILd) или нормального режима.

Б. Конвейеры, смесители и тяжеловесные грузы

Конвейеры, тяжелые смесители, экструдеры, объемные насосы и подъемные механизмы требуют высокого момента отрыва и выдерживают сильные ударные нагрузки. Для таких применений при выборе размеров необходимо учитывать:

· Фактический рабочий ток при пиковой механической нагрузке;

· Максимальный пусковой/пусковой ток во время разгона;

· Частота пускового/остановочного цикла;

· Риск заклинивания ротора / блокировки;

· Возможность создания непрерывного крутящего момента на низких частотах.

Для такого оборудования выбор модели ACS580 должен основываться на ее рейтинге для тяжелых условий эксплуатации (IHd), что может потребовать увеличения мощности на один полный уровень.

4. Обязательный сбор данных перед удалением ACS550

Перед демонтажем устаревшего ACS550 необходимо составить полный архивный список существующей установки.

1. Четкая фотодокументация заводской таблички накопителя.

Необходимо указать полный аппаратный код: полную строку модели (например, ACS550-01-038A-4), диапазон напряжения питания, номинальный выходной ток, серийный номер, степень защиты IP, коды опций (+E200, +K454 и т. д.) и этикетку блока управления. Этикетки с надписью «ACS550 15 кВт» недостаточно для точной инженерной оценки возможности замены.

2. Проверка паспортной таблички двигателя.

Запись: номинальная мощность (кВт/л.с.), номинальное напряжение (В), номинальный ток (А), частота (Гц), синхронная/номинальная частота вращения, коэффициент мощности (cos φ), схема подключения обмоток (звезда-Y против треугольника-Δ) и тип двигателя (стандартный асинхронный, с постоянными магнитами или взрывозащищенный).

3. Резервное копирование параметров и аудит логики управления

Если привод включается, загрузите параметры через панель управления Assistant Control Panel или DriveWindow Light / Drive composer. Если привод полностью вышел из строя, восстановите стратегию управления на основе электрических схем, кода ПЛК и проводки клемм. К числу важных наборов параметров относятся:

· Технические характеристики двигателя (Группа 99);

· Источник и логика запуска/остановки/направления (Группа 10);

· Минимальная/максимальная частота, время разгона/замедления (группы 20 и 22);

· Аналоговые входы (тип сигнала AI1 / AI2: 0–10 В против 4–20 мА);

· Цифровые входы (DI1–DI6) и релейные выходы (функции RO1–RO3);

· Настройки ПИД-регулятора, многоступенчатые скорости и конфигурации связи.

5. Подключение ввода/вывода управления: НЕ подключайте контакты по номерам клемм.

Ключевые сигналы проверки: опорная скорость (0–10 В / 4–20 мА), контуры обратной связи процесса, блокировки запуска/остановки, многоступенчатые скорости, выходы управления (работа/неисправность/достижение заданного значения), блокировки обхода и аварийные цепи пожарной безопасности. Перед запуском двигателя выполните проверку ввода/вывода по точкам.

6. Исключение энкодера: когда НЕОБХОДИМО перейти на ACS880

Ключевое правило, подчеркиваемое в литературе ABB по миграции: серия ACS580 НЕ поддерживает модули обратной связи энкодера.

Если в устаревшем приводе ACS550 использовалась плата интерфейса импульсного энкодера (например, OTAC-01) для управления вектором скорости с обратной связью или точного позиционирования, то в качестве замены необходимо выбрать привод из семейства ABB ACS880.

7. Стратегии миграции связи по протоколу Modbus

Как ACS550, так и ACS580 поддерживают связь по протоколу Modbus RTU через стандартные интерфейсы RS-485. Однако сопоставление регистров не идентично. В технической записке ABB 062 определены два возможных пути миграции:

Метод 1: Включение режима обратной совместимости Modbus

В ACS580 встроен режим совместимости с устаревшими системами, имитирующий адресацию регистров Modbus серии 550.

· Преимущества: Сводит к минимуму или полностью исключает необходимость модификации программ ПЛК/SCADA; ускоряет ввод в эксплуатацию и сокращает периоды простоя.

· Ограничения: Не все устаревшие параметры полностью дублируются, а новые расширенные функции/диагностика ACS580 недоступны через карту совместимости.

Метод 2: Обновление адресов регистров ПЛК/ЧМИ в соответствии с собственными картами ACS580.

Переназначение основного программного обеспечения ПЛК, АСУ ТП или ЧМИ непосредственно на собственные регистры параметров ACS580. Хотя это требует корректировки программы, обеспечивается надежная, перспективная связь и полный доступ к современной телеметрии привода.

8. Габариты, пространство за шкафами и тепловые характеристики.

Габариты шасси, размеры рамы (R1–R9), схемы расположения крепежных болтов и требования к зазорам для охлаждения различаются между моделями ACS550 и ACS580.

Перед заказом проверьте содержимое корпуса:

· Ширина, высота и глубина шасси;

· Координаты монтажных отверстий и точки сверления задней пластины;

· Верхний и нижний тепловые зазоры для отвода воздушного потока;

· Зазор дверцы шкафа (убедитесь, что глубина нового въезда позволяет дверце закрыться);

· Радиус изгиба основного силового и моторного кабелей и оставшаяся длина проводника;

· Место установки тормозного резистора и вентиляция.

9. Дополнительные периферийные устройства: тормозная система, электромагнитная совместимость и полевая шина.

Как правило, устаревшие аксессуары для ACS550 нельзя напрямую перенести на ACS580 без проверки:

· Модули полевых шин: устаревшие подключаемые адаптеры (RPBA-01 Profibus, RDNA-01 DeviceNet) необходимо заменить современными адаптерами серии F (FPBA-01, FDNA-01, FENA-21 для Ethernet/IP и PROFINET).

· Тормозные резисторы: Повторно проверьте наличие внутреннего прерывателя (интегрированного в корпуса меньшего размера), а также минимально допустимое тормозное сопротивление (Ом) и тепловую мощность (кВт).

· ЭМС и реакторы: ACS580 имеет встроенную систему подавления гармоник (аналог качающегося дросселя) и стандартную фильтрацию ЭМС.

· Функция безопасного отключения крутящего момента (STO): ACS580 изначально включает двухканальные клеммы SIL3/PL e STO, требующие надлежащего подключения перемычек или интеграции в цепи аварийной безопасности.

10. Рекомендуемый 9-шаговый рабочий процесс миграции полей.

· Шаг 1: Создание архива существующего оборудования — Сфотографируйте таблички с названиями, проводку, компоновку шкафов и имеющиеся опции.

· Шаг 2: Резервное копирование параметров и программ ПЛК — Экспорт файлов параметров, создание схем и запись карт регистров Modbus.

· Шаг 3: Анализ характеристик нагрузки — Классифицируйте механическую нагрузку (переменный или постоянный крутящий момент) и запишите потребляемый ток в рабочем режиме.

· Шаг 4: Выберите подходящий размер ACS580 — определите размер в соответствии с напряжением, током полной нагрузки, частотой перегрузки и номинальной температурой окружающей среды.

· Шаг 5: Проверка особых требований — Подтвердите наличие энкодера, контуров ПИД-регулирования, протоколов полевой шины, динамического торможения и цепей STO.

· Шаг 6: Создание таблиц перекрестных ссылок — Создайте подробные таблицы соответствия для силовых клемм, управляющих входов/выходов, параметров и регистров связи.

· Шаг 7: Выполните предварительную пусконаладку в автономном режиме — протестируйте новый привод на стенде, предварительно загрузите параметры и проверьте связь до начала простоя оборудования.

· Шаг 8: Выполнение холодной и горячей пусконаладки — Проверка направления вращения двигателя, логики запуска/остановки, масштабирования скорости, реакции ПИД-регулятора и блокировок аварийной остановки.

· Шаг 9: Архивирование окончательной документации — Сохраните резервные копии окончательных параметров, исправленные электрические схемы и полные коды заказов для учета на предприятии.

11. Семь распространенных ошибок при замене, которых следует избегать.

· Ошибка 1: Расчет мощности двигателя только по кВт: игнорирование номинального тока, снижения номинальной мощности в условиях окружающей среды и требований к перегрузкам при интенсивной эксплуатации.

· Ошибка 2: Слепая переподключение клемм: предположение об идентичности присвоения номеров клемм между поколениями.

· Ошибка 3: Отсутствие резервного копирования параметров: Попытка восстановить сложную ПИД-регуляторную схему или многоступенчатую логику с нуля после отказа привода.

· Ошибка 4: Игнорирование энкодера: Установка стандартного ACS580 в систему с замкнутым контуром управления вместо ACS880.

· Ошибка 5: Предположение об идентичности регистров Modbus: игнорирование различий в сдвиге регистров, порядке слов или коэффициентах масштабирования.

· Ошибка 6: Игнорирование физических размеров шкафа: Обнаружение несоответствия монтажных отверстий или недостаточного зазора между дверцей и шкафом в день установки.

· Ошибка 7: Игнорирование дополнительных модулей: Неуказание в заказе необходимых шлюзов полевой шины, тормозных устройств или модулей расширения ввода/вывода.

12. Официальные справочные документы ABB

1. Описание жизненного цикла продукции ABB ACS550, ACH550 и ACQ550
Подробно описаны сроки устаревания, региональные рекомендации по доступности и поэтапные пути миграции.

2. Руководство по замене и сравнению ACS550 и ACS580 (документ № 3AXD50000660681)
Подробный технический справочник:
