Семейство интерфейсов ввода-вывода 1771 — это классические интерфейсы ввода-вывода шасси Allen-Bradley для эпохи ПЛК-5 (процессоры 1785) и стоек 1771. Компания Rockwell представила их в 1980-х годах. В течение трех десятилетий они использовались в большинстве систем управления технологическими процессами и оборудованием в Северной Америке и на Ближнем Востоке. Они несовместимы с SLC 500 (это семейство 1746). Они также несовместимы напрямую с ControlLogix (1756). Переход на любую из этих платформ требует миграции, а не замены.

По состоянию на 2026 год большая часть линейки 1771 находится в статусе «активный зрелый» или «жизненный цикл». Многие модули сняты с производства. Новое производство ограничено сокращающимся списком каталожных номеров. Установленная база продолжает работать за счет избыточных, восстановленных и запасных частей. Заводы на Ближнем Востоке, в Северной и Южной Америке и Европе по-прежнему эксплуатируют тысячи стоек 1771. В этом справочнике приведены каталожные номера, типичный статус жизненного цикла и практический путь замены для каждого семейства модулей.

Компания Rockwell использует четыре стадии жизненного цикла:

Статус | Значение

Активно | В эксплуатации, полная поддержка

Активный, зрелый | В эксплуатации, поддержка продолжается, новые функции не добавляются

Жизненный цикл | Производство ограничено или осуществляется по заказу, поддержка поэтапная

Снят с производства | Снят с производства, ремонт невозможен, поддержка не предоставляется

Статусы меняются со временем. В таблицах ниже показан типичный статус по состоянию на 2026 год. Всегда проверяйте каждый каталожный номер на странице жизненного цикла продукта Rockwell, прежде чем утверждать спецификацию материалов.

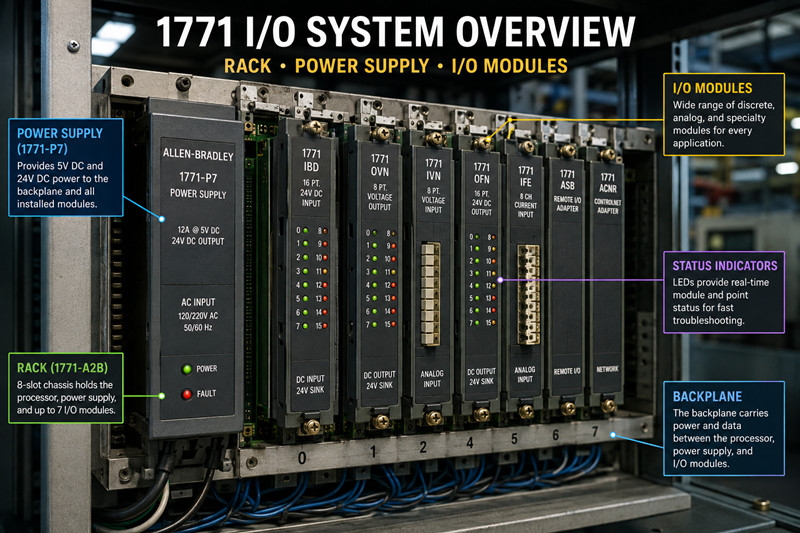

1. Стойки и шасси

Стойка 1771 представляет собой объединительную плату. Процессор, блок питания и модули ввода-вывода подключаются к одной и той же объединительной плате. Размер стойки определяет, сколько модулей может вместить система.

Каталог | Слоты | Примечания

1771-A1B | 4 | Самый маленький корпус, используемый для небольших удаленных точек ввода-вывода

1771-A2B | 8 | Наиболее распространенный размер

1771-A3B | 12 | Средние заводы и машиностроительные линии

1771-A4B | 16 | Самый большой, для панелей с высокой плотностью ввода/вывода

Количество слотов включает в себя слот для процессора. PLC-5/15 в 8-слотовой стойке оставляет семь слотов для ввода/вывода. Стойки представляют собой пассивное оборудование. Они редко выходят из строя. Разъемы объединительной платы изнашиваются при многократной установке модулей, поэтому извлекайте платы осторожно.

Статус стойки: Активный/зрелый. Производство шасси продолжается в небольших объемах. Модель 1771-A2B остается наиболее востребованной для резервного и расширительного использования.

2. Источники питания

Блок питания 1771 устанавливается с левой стороны стойки. Он преобразует сетевое питание в напряжения 5 В постоянного тока и 24 В постоянного тока, используемые объединительной платой.

Каталог | Вывод | Примечания

1771-P7 | 12 А при 5 В постоянного тока, плюс 24 В постоянного тока | Стандартный блок питания для большинства стоек

1771-P4S | 4 А при 5 В постоянного тока | Малые системы

1771-P6S | 6 А при 5 В постоянного тока | Средние системы

Расчет мощности блока питания: суммируйте потребляемый ток каждого модуля в стойке, затем добавьте 20% запаса мощности. Блоки питания недостаточной мощности вызывают просадки напряжения и периодические сбои, которые выглядят как проблемы с процессором. Существуют версии с входным напряжением 120 В/60 Гц (Америка) и 230 В/50 Гц (Ближний Восток, Европа). Перед заказом проверьте паспортную табличку. Устройство, работающее от сети 120 В при напряжении 230 В, выходит из строя немедленно.

Конденсаторы изнашиваются. Конденсатор 1771-P7 1995 года выпуска выдает меньший ток, чем новый. Восстановленные блоки питания проходят замену конденсаторов и проверку под нагрузкой. Это рекомендуемый вариант для критически важных запасных частей.

3. Дискретные входные модули

Дискретные входы считывают сигналы с сухих контактов, кнопок, концевых выключателей и бесконтактных датчиков. Семейство 1771 охватывает сигналы постоянного, переменного и TTL уровней.

Каталог | Точки | Сигнал | Примечания

1771-IBD | 16 | 24 В постоянного тока | Рабочий модуль, активный, зрелый

1771-IAD | 8 | 120 В переменного тока | Заводы в Америке

1771-IBN | 16 | 24 В постоянного тока, изолированный | Изоляция по точкам

1771-IGD | 8 | 5V TTL | Интерфейсы логического уровня

1771-IAC | 8 | 120 В переменного тока, изолированный | Изолированные входы переменного тока

1771-IA | 8 | 120 В переменного тока | Оригинальный вход переменного тока

1771-IB | 8 | 24 В постоянного тока | Оригинальный вход постоянного тока

Модуль 1771-IBD является наиболее распространенным модулем ввода постоянного тока 24 В во всем семействе. Он до сих пор производится и поддерживается. Высокий спрос сохраняется, поскольку он является стандартным выбором для новых подключений к существующим системам PLC-5. Модули 1771-IAD и 1771-IAC напрямую работают с цепями переменного тока 120 В. Это подходит для Северной и Южной Америки, где стандартными являются цепи управления 120 В/60 Гц. На рынках 230 В/50 Гц инженеры либо используют датчики постоянного тока 24 В, либо понижают напряжение с помощью управляющих трансформаторов. Модуль 1771-IGD встречается редко. Он считывает логические уровни TTL 5 В со старого измерительного оборудования и специализированных устройств. 1771-IB — это 8-точечный предшественник IBD. Оба модуля устанавливаются в один и тот же слот, но в новых проектах следует использовать IBD, если позволяет место на панели.

Все входные модули отображают состояние в полевых условиях с помощью светодиодных индикаторов. В каталоге представлены версии с питанием от источника и от приемника; подберите модуль к общему контакту датчика. Использование модулей с питанием от источника и от приемника одновременно невозможно, поэтому перед заказом замены проверьте схему подключения.

4. Дискретные выходные модули

Дискретные выходы управляют контакторами, электромагнитными клапанами, запальными лампами и пусковыми устройствами двигателей.

Каталог | Точки | Сигнал | Примечания

1771-OBD | 16 | 24 В постоянного тока | Рабочий модуль, активный, зрелый

1771-OAD | 8 | 120 В переменного тока | Заводы в Америке

1771-OBN | 16 | 24 В постоянного тока, изолированный | Изоляция по точкам

1771-ODD | 8 | 24 В постоянного тока, изолированный | Изолированный выход постоянного тока

1771-OD16 | 16 | 24 В постоянного тока | Высокоплотный выход постоянного тока

1771-OA | 8 | 120 В переменного тока | Оригинальный выход переменного тока

1771-OB | 8 | 24 В постоянного тока | Оригинальный выход постоянного тока

1771-OBD — это стандарт семейства для выходов постоянного тока 24 В. Он находится в активной стадии разработки и продолжает выпускаться. 1771-OAD и 1771-OA напрямую коммутируют нагрузки переменного тока 120 В. Проверьте ток нагрузки на каждую точку и общий ток на модуль; соленоиды переменного тока потребляют пусковой ток, в несколько раз превышающий ток удержания. 1771-OD16 обеспечивает 16 точек в одном слоте для плотных панелей. Изолированные версии, 1771-OBN и 1771-ODD, обеспечивают электрическую раздельность каждой точки. Используйте их, когда выходы управляют нагрузками от разных источников питания или когда короткое замыкание одной нагрузки не должно привести к выходу из строя всей группы.

Выходные модули выходят из строя чаще, чем входные. Они коммутируют реальный ток и поглощают индуктивный отскок от катушек. Выходные модули с предохранителями защищают плату, но не симистор или транзистор. Перегоревший предохранитель на плате 1771-OBD можно починить за пять минут; а вот сгоревший драйвер выходного сигнала требует замены модуля.

5. Аналоговые модули

Аналоговые модули обрабатывают сигналы 4-20 мА, 0-10 В, термопары, терморезисторы и милливольты. Именно эти модули наиболее подвержены устареванию.

Каталог | Баллы | Функция | Примечания

1771-IFE | 4 | Аналоговый вход | Редакции /A, /B, /C

1771-OFE1 | 4 | Аналоговый выход | Изолированные выходы

1771-OFE2 | 4 | Аналоговый выход | Фокусировка 4-20 мА

1771-OFE3 | 4 | Аналоговый выход | Фокусировка напряжения

1771-IXHR | 8 | Термопара/мВ вход | Высокое разрешение

1771-IR | 4 | Вход RTD | Температура сопротивления

1771-NIV | 8 | Изолированный вход мВ |

1771-NIS | 4 | Изолированный аналоговый вход |

1771-NOC | 4 | Изолированный аналоговый выход |

Модуль 1771-IFE является наиболее распространенным модулем аналогового ввода в семействе 1771. Он считывает четыре канала 4-20 мА или 0-10 В. Существуют версии /A, /B и /C. Версия /C добавляет новые функции и является предпочтительной резервной. Модули 1771-OFE1, OFE2 и OFE3 обеспечивают аналоговый вывод. OFE2 настроен для токовых петель, OFE3 — для напряжения. Модуль 1771-IXHR считывает восемь каналов термопар или милливольт с компенсацией холодного спая. Поддерживаются термопары типов J, K, T, E. Модуль 1771-IR считывает терморезисторы (RTD). Модули IXHR и IR сняты с производства. Входы для термопар и RTD в существующих системах следует перенести на модули 1756-IT6 или 1756-IR6I при переоборудовании стойки. Серия 1771-N (NIV, NIS, NOC) представляет собой изолированные аналоговые входы/выходы для работы в условиях сильных помех. Производство этой серии было прекращено несколько лет назад. В настоящее время эти модули поступают из избыточных и восстановленных складских запасов.

Точность аналогового сигнала зависит от версии модуля. Модуль 1771-IFE /A является 12-битным; более поздние версии улучшают линейность. Калибровка со временем смещается. Восстановленный аналоговый модуль проходит повторную калибровку и сертификацию. Заложите в бюджет расходы на калибровку при покупке бывших в употреблении аналоговых плат.

6. Модули специализации и коммуникации

Специализированные модули обеспечивают удаленный ввод-вывод, работу в сетях и передачу данных. Они являются основой распределенных систем 1771.

Каталог | Функции | Примечания

1771-ASB | Адаптер удаленного ввода/вывода | В наличии в больших количествах, активен, зрелый

1771-SDN | Сканер DeviceNet | Прекращение поддержки

1771-SCN | Сканер ControlNet | Жизненный цикл

1771-DCM | Модуль прямой связи | Снят с эксплуатации

1771-OWN | Модуль передачи слов/байтов | Прекращение поддержки

1771-PM | Адаптер процессора PLC-2/3 | Снят с производства

Модуль 1771-ASB превращает стойку 1771 в удаленный порт ввода-вывода. PLC-5 или мост 1756 с удаленным портом ввода-вывода взаимодействуют с ним по двухжильному кабелю. Это самый важный модуль в распределенных системах 1771. Он находится в стадии активного производства и до сих пор выпускается. Это также наиболее подверженный отказам элемент в системе, поскольку он передает коммуникационный трафик для всей стойки. Один вышедший из строя ASB выводит из строя все модули, находящиеся за ним. Модуль 1771-SDN сканировал устройства DeviceNet с PLC-5. Сама сеть DeviceNet находится в упадке, а SDN снята с поддержки. Модуль 1771-SCN делал то же самое для ControlNet. Модуль 1771-DCM соединял PLC-5 с другим процессором для обмена сообщениями между узлами. Модуль 1771-OWN передавал блоки данных между процессорами. Оба модуля давно сняты с производства. Модель 1771-PM позволяла процессорам PLC-2 и PLC-3 использовать интерфейс ввода-вывода 1771. Она устарела; сохранившиеся экземпляры являются коллекционными предметами для устаревших предприятий.

Коммуникационные модули содержат встроенное программное обеспечение. Перед установкой убедитесь, что версия встроенного программного обеспечения соответствует процессору и сети. Несоответствие версии встроенного программного обеспечения ASB является распространенной причиной удаленных неисправностей в стойке, проявляющихся как проблемы с проводкой.

7. Обзор статуса жизненного цикла

Типичное состояние по состоянию на 2026 год. Перед заказом проверьте информацию на странице жизненного цикла продукции Rockwell.

Каталог | Типичное состояние | Примечания

1771-A1B / A2B / A3B / A4B | Активный, зрелый | Шасси остаются в производстве

1771-P7 / P4S / P6S | Активный, зрелый | Поставки продолжаются

1771-IBD | Активный, зрелый | До сих пор производится, высокий спрос

1771 г. н.э. | Жизненный цикл | Производство ограничено

1771-IBN | Жизненный цикл | Производство ограничено

1771-IGD | Конец срока службы | Только излишки

1771-IAC | Жизненный цикл |

1771-IA / 1771-IB | Конец жизненного цикла | Только излишки

1771-OBD | Активный, зрелый | До сих пор производится, высокий спрос

1771 г. н.э. | Жизненный цикл |

1771-OBN | Жизненный цикл |

1771-нечетное | Конец жизни |

1771-OD16 | Жизненный цикл |

1771-OA / 1771-OB | Конец срока службы | Только излишки

1771-IFE | Жизненный цикл | Редакции /A /B /C

1771-OFE1 / OFE2 / OFE3 | Жизненный цикл |

1771-IXHR | Конец жизненного цикла | Только излишки

1771-IR | Конец срока службы | Только излишки

1771-NIV / NIS / NOC | Конец срока службы | Только излишки

1771-ASB | Активный, зрелый | Производится в больших количествах, широко распространен.

1771-SDN | Конец жизни |

1771-SCN | Жизненный цикл |

1771-DCM | Конец жизни |

1771-OWN | Конец жизни |

1771 г. - PM | Конец жизни |

Тенденция очевидна. Дискретные модули постоянного тока (IBD, OBD) и ASB остаются в производстве. Модули переменного тока и аналоговые модули постепенно снимаются с производства и уходят на поздний срок службы. Специализированные модули и модули передачи данных в основном исчезают из продажи. Покупатели все чаще полагаются на излишки и восстановленные запасы для всего, что не входит в список активных и зрелых устройств.

8. Пути замены

Для 1771 системы существует три пути.

Вариант первый: сохранить ПЛК-5 и приобрести восстановленные модули 1771. Это самый дешевый вариант для существующих систем. Восстановленный модуль 1771-IBD стоит значительно дешевле полной миграции и устанавливается за считанные минуты. Никаких изменений в логике, никакой переподключения проводов, никакого простоя после замены. Этот вариант работает до тех пор, пока сам процессор не выйдет из строя или предприятию не потребуется новая функциональность.

Второй вариант: заменить стойку на ControlLogix. Стандартная миграция сопоставляет модули 1771 с эквивалентами 1756:

Модуль 1771 | Замена модуля 1756 | Примечания

1771-IBD | 1756-IB16 | 16-точечный вход постоянного тока 24 В

1771-OBD | 1756-OB16D | 16-точечный выход 24 В постоянного тока

1771-IFE | 1756-IF8 | 8-канальный аналоговый вход

1771-OFE1/2/3 | 1756-OF8 | 8-канальный аналоговый выход

1771-ASB (удаленная стойка) | 1756 стойка + 1756-EN2T | EtherNet/IP

Модуль 1756-EN2T подключает новую стойку к сети EtherNet/IP. Проводка на месте установки не переносится. Необходимо проверить клеммные колодки и схему коммутации. Модули 1771 устанавливаются в стойку 1771; модули 1756 устанавливаются в шасси 1756. Схема расположения панелей меняется. Переход — это проект, а не замена. Логика лестничной диаграммы PLC-5 преобразуется в логику на основе тегов ControlLogix с помощью инструментов преобразования Rockwell, после чего требуется ручная проверка. Запланируйте переход на период планового останова.

Третий вариант: сохранить стойки 1771 и подключить их к современному контроллеру. Стойка 1771 с модулем 1771-ASB работает как удаленный ввод-вывод. С ней взаимодействует шасси ControlLogix с модулем удаленного ввода-вывода (мост эпохи 1756 в сети удаленного ввода-вывода) или мостом серии 1785. Это позволяет сохранить полевую проводку и модули 1771, перенося управление на современный процессор. Это промежуточный вариант для предприятий, которые не могут переподключить проводку, но не могут сохранить ПЛК-5.

Напряжение является входным сигналом при миграции, а не выходным. На предприятиях, работающих с напряжением 120 В/60 Гц, сохраняются управляющие трансформаторы; на предприятиях, работающих с напряжением 230 В/50 Гц, — свои. Модулям постоянного тока 1756 по-прежнему требуется питание от сети постоянного тока напряжением 24 В, поэтому распределение питания панели обычно сохраняется после миграции.

9. Советы по формированию запасных частей

На предприятиях, использующих оборудование PLC-5 и 1771, должен быть определенный комплект запасных частей. Эти пять предметов охватывают большинство случаев отказов:

Каталог | Зачем его иметь в наличии

1771-IBD | Наиболее распространенный входной параметр, высокая вероятность отказов

1771-OBD | Наиболее распространенный выходной сигнал, выходит из строя при переключении нагрузки

1771-IFE | Аналоговый вход, давление в конце срока службы

1771-ASB | Единая точка отказа для всей удаленной стойки

1771-P7 | Стареющие конденсаторы, в каждой стойке нужен один

Глубина складского запаса: один запасной модуль на каждые десять установленных модулей для IBD и OBD. Один модуль ASB на каждые пять удаленных стоек. Минимум один модуль P7 на площадку, два для площадок с несколькими стойками. Один модуль IFE на площадку. Добавьте один модуль 1771-IAD или 1771-OAD на площадку, если на предприятии используется вход/выход переменного тока 120 В. Регулярно меняйте запасные модули в течение цикла технического обслуживания, чтобы обеспечить проверку их состояния.

Особого внимания заслуживает модуль 1771-ASB. Он является коммуникационным центром каждого удаленного узла связи. Он обрабатывает трафик для всех модулей, находящихся за ним, сильно нагревается и подключен к сети, подверженной ударам молнии во многих регионах. Сбой одного модуля ASB останавливает работу всей машины или технологического участка. Сегодня он находится в активной стадии разработки, но этот статус не будет длиться вечно. Предприятиям следует обеспечить наличие запасных модулей ASB уже сейчас, пока есть производство и излишки.

Храните модули в антистатических пакетах в сухом шкафу. Электростатическое повреждение незаметно и выводит модули из строя через случайные промежутки времени после установки. На каждом запасном модуле необходимо указать дату тестирования и систему, к которой он относится.

10. Часто задаваемые вопросы

Могут ли модули 1771 работать в стойке ControlLogix?

Нет. В семействе 1771 используется объединительная плата 1771; ControlLogix использует объединительную плату 1756. Карты физически и электрически отличаются. Нет адаптера, позволяющего установить карту 1771 в шасси 1756. Стандартный путь — переход на 1756-IB16, 1756-OB16D, 1756-IF8 и 1756-OF8.

Выпускается ли модель 1771-ASB до сих пор?

Да. По состоянию на 2026 год модуль 1771-ASB находится в стадии активной зрелости и всё ещё производится. Он остаётся наиболее распространённым модулем связи 1771. Этот статус может измениться, поэтому предприятиям, зависящим от удалённых стоек 1771, следует закупать запасные части, пока они есть в наличии.

В чём разница между 1771 и 1746 годами?

Модуль 1771 предназначен для ввода/вывода в шасси процессоров PLC-5 и стоек 1771. Модуль 1746 предназначен для ввода/вывода в стойку SLC 500. У них разные объединительные платы, разные крепления и разная проводка. Модуль 1771 не может быть установлен в шасси SLC 500, а модуль 1746 — в стойку 1771. Это отдельные линейки продуктов, выпускаемые под брендом Allen-Bradley.

Как проверить статус жизненного цикла модуля 1771?

Откройте страницу «Жизненный цикл продукции Rockwell» и найдите номер по каталогу. На странице отображается текущий статус: «Активный», «Активный на зрелой стадии», «Жизненный цикл» или «Завершение жизненного цикла», а также дата последнего заказа и дата последнего ремонта. Статусы могут изменяться без предварительного уведомления, поэтому проверяйте их перед каждой крупной покупкой.

Что придёт на смену IFE 1771 года?

1756-IF8 — это стандартная замена ControlLogix. Она обеспечивает восемь аналоговых входных каналов вместо четырех у IFE. Для предприятий, остающихся на PLC-5, практичной заменой является восстановленная модель 1771-IFE. Для запасных частей предпочтительнее использовать версию /C.

Стоит ли ремонтировать оборудование 1771 года выпуска?

Для модулей, находящихся в производстве, доступен ремонт по методу Роквелла. Для модулей, снятых с производства, ремонт по методу Роквелла прекращается. Восстановленные модули от специализированных поставщиков заполняют этот пробел. Восстановленный модуль 1771-IFE стоит дешевле, чем миграция, и восстанавливает систему до требуемых характеристик. Для ASB ремонт или замена почти всегда обходятся дешевле, чем предотвращенный простой.

Можно ли размещать в одной стойке модули на 120 В и 24 В?

Да. В стойках можно свободно комбинировать модули переменного и постоянного тока. Питание логических модулей подается от объединительной платы, а питание полевых устройств — от клемм модулей. Проводку переменного и постоянного тока следует прокладывать в отдельных каналах, соблюдая требования к изоляции, указанные в руководстве по установке.

Как долго будут доступны запасные части для модели 1771?

Излишки запасов будут храниться годами, но конкретные каталожные номера исчезают с разной скоростью. Номера 1771-IGD и 1771-PM уже стали дефицитными. Номера 1771-IBD и 1771-ASB еще доступны. Приобретайте снятые с производства детал
