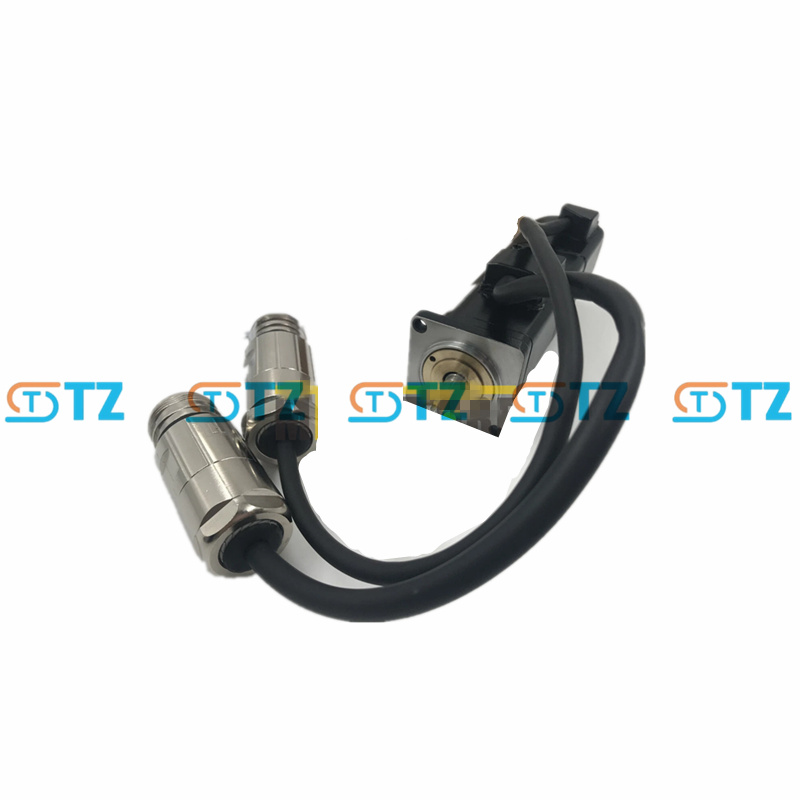

YASKAWA SGMAH-A5AAA6CD-OY ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ СЕРВОДВИГАТЕЛЬ СЕРИИ SIGMA II

Параметры продукта

Номинальная мощность: 50 Вт (0,05 кВт).

Напряжение питания: однофазное или трехфазное 200-230 В переменного тока, 50/60 Гц.

Номинальная скорость: 3000 об/мин.

Максимальная скорость: 6000 об/мин.

Номинальный крутящий момент: 0,159 Нм (1,41 фунт-дюйм).

Пиковый крутящий момент: 0,477 Нм (4,23 фунт-дюйм, ~300% от номинального крутящего момента в течение 3 секунд).

Инерция ротора: около 0,0000176 кг·м² (очень низкая инерция для высокого ускорения).

Кодер:

Тип: 13-битный инкрементальный энкодер (8192 импульса/об). Обеспечивает надежное позиционирование для небольших приложений.

Тормоз:

Удерживающий тормоз: 24 В постоянного тока, обычно удерживающий момент ≥0,2 Нм. Включается для фиксации груза при отключении питания или аварийных остановках.

Степень защиты: IP55 (закрытый, с естественным охлаждением, за исключением проходной части вала; IP67 опционально с уплотнениями).

Среда:

Рабочая температура: от 0°C до 40°C.

Температура хранения: от -15°C до 70°C.

Влажность: 20–80 % относительной влажности (без конденсации).

Уровень вибрации: V15 (≤15 мкм).

Изоляция:

Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока.

Выдерживаемое напряжение: 1500 В переменного тока в течение 1 минуты.

Термостойкость: класс B.

Конструкция вала: Прямой вал со шпоночным пазом и резьбой (для надежного соединения). Без масляного/пылезащитного уплотнения (стандартно для AAA6CD; при необходимости уточните).

Текущий:

Номинальный ток: около 0,64 А.

Пиковый ток: около 1,92 А.

Эффективность: Высокая эффективность благодаря конструкции с постоянным магнитом.

Сертификации: UL, cUL, CE (зависит от конфигурации).

Совместимые приводы: работают в паре с сервоусилителями Yaskawa Sigma II SGDH (например, SGDH-A5AE или SGDH-01AE).

Функции

Супервысокая мощность: Очень низкая инерция (0,0000176 кг·м²) обеспечивает быстрое ускорение/замедление, идеально подходит для задач с высоким циклом. Пиковый крутящий момент при 300% от номинального (0,477 Нм) в течение 3 секунд, поддерживая короткие всплески высокой нагрузки.

Точное позиционирование: 13-битный инкрементальный энкодер (8192 импульса/об) обеспечивает адекватное разрешение для мелкомасштабных точных задач. Совместим с обновлениями абсолютного энкодера для приложений, требующих сохранения положения.

Интегрированный тормоз: 24-вольтовый удерживающий тормоз постоянного тока фиксирует груз во время отключения питания, аварийных остановок или состояний простоя, повышая безопасность в вертикальных или высокоинерционных установках. Быстрое включение/выключение минимизирует задержки цикла.

Компактная конструкция: небольшой фланец 40 мм и короткая длина подходят для ограниченного пространства в миниатюрном оборудовании. Малый вес (~0,9 кг) снижает механическое напряжение в динамических системах.

Экологическая прочность: класс защиты IP55 (без вала) защищает от пыли и струй воды низкого давления. Опционально IP67 с уплотнениями для более суровых условий (не входит в стандартную комплектацию AAA6CD).

Гибкое управление: поддерживает управление положением, скоростью и крутящим моментом через усилители SGDH. Совместимо с аналоговыми/импульсными входами или MECHATROLINK-II для сетевых систем.

Низкие эксплуатационные расходы: ротор с постоянным магнитом исключает необходимость обслуживания щеток. Самоохлаждающаяся конструкция снижает потребность в тепловом регулировании.

Автонастройка: при работе с приводами SGDH поддерживает онлайн-автонастройку для быстрой настройки и оптимизации производительности.

Сценарии применения

Сборка электроники: приводит в действие небольшие машины для захвата и размещения или оборудование SMT, где критически важны быстрые и точные движения. Тормоз обеспечивает надежное позиционирование при отключении питания.

Упаковочное оборудование: обеспечивает работу компактных систем маркировки, запечатывания или упаковки в картонные коробки, используя низкую инерцию для высокоскоростного цикла. Небольшой размер подходит для плотных компоновок машин.

Медицинские приборы: используются в диагностическом оборудовании (например, системах визуализации) или роботизированных хирургических инструментах, обеспечивая точное движение в стерильных условиях. Тормоз повышает безопасность в вертикальных приложениях.

Робототехника: приводит в действие сочленения легких роботизированных манипуляторов для сборки или проверки, отличаясь компактной конструкцией и высокой скоростью реагирования.

Текстильное оборудование: управляет небольшими ткацкими станками или швейными машинами, обеспечивая постоянный крутящий момент и точность для сложных узоров.

Лабораторная автоматизация: Питает роботов-пипеток или манипуляторы образцов, где важны небольшие размеры и точность. Тормоз предотвращает дрейф нагрузки в точных установках.

Малые конвейеры: эксплуатирует миниатюрные конвейерные системы в логистике или производстве, оптимизируя использование пространства и энергии.

Печатное оборудование: приводит в действие подающие ролики или резаки в компактных принтерах, обеспечивая высокоскоростную и точную работу.

Преимущество продукции:

Все товары являются подлинными, новыми и готовыми к поставке дистрибьютором. Пожалуйста, сообщите нам, если требуются другие условия: бывшие в употреблении, открытые коробки, восстановленные и т. д.

Многие доступные варианты просто ждут вас, не стесняйтесь спрашивать, чтобы получить более выгодную сделку!!!
