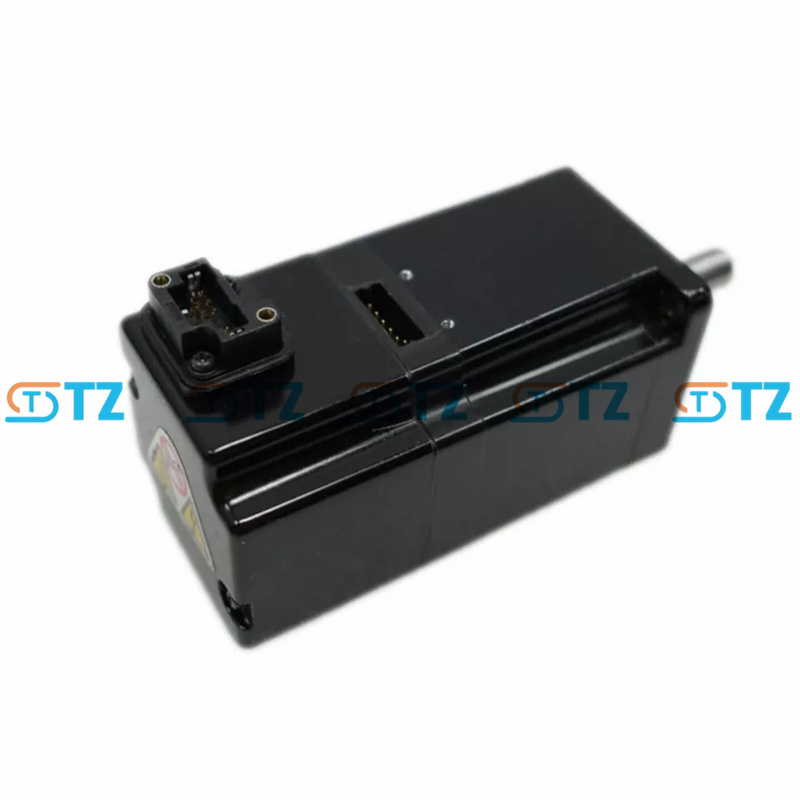

YASKAWA SGMAV-01ADA21 КОМПАКТНЫЙ БЕСЩЕТОЧНЫЙ СЕРВОДВИГАТЕЛЬ СЕРИИ SIGMA-5

Параметры продукта

Номинальная мощность: 100 Вт (0,1 кВт).

Напряжение питания: однофазное или трехфазное 200-230 В переменного тока, 50/60 Гц.

Номинальная скорость: 3000 об/мин.

Максимальная скорость: 6000 об/мин.

Номинальный крутящий момент: 0,318 Нм (2,82 фунт-дюйма).

Пиковый крутящий момент: 0,954 Нм (8,46 фунт-дюйм, ~300% от номинального крутящего момента в течение коротких промежутков времени).

Инерция ротора: около 0,0000308 кг·м² (сверхнизкая инерция для высокого ускорения).

Кодер:

Тип: 20-битный инкрементальный энкодер (1 048 576 импульсов/об). Обеспечивает позиционирование с высоким разрешением, но требует самонаведения при запуске.

Тормоз: не входит в комплект (ADA21 не включает тормоз; модели с тормозами используют суффикс «C», например, ADA6C).

Степень защиты: IP65 (закрытый, защищен от пыли и струй воды низкого давления, за исключением проходной части вала).

Сальник: не входит в комплект (в модели ADA21 сальник отсутствует; герметичные модели используют суффикс «S», например, ADA6S).

Среда:

Рабочая температура: от 0°C до 40°C.

Температура хранения: от -15°C до 70°C.

Влажность: 20–80 % относительной влажности (без конденсации).

Уровень вибрации: V15 (≤15 мкм).

Изоляция:

Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока.

Выдерживаемое напряжение: 1500 В переменного тока в течение 1 минуты.

Термостойкость: класс B.

Конструкция вала: Прямой вал без шпоночного паза, с винтом (для гибкой муфты). Без сальника, подходит для чистых сред.

Текущий:

Номинальный ток: около 0,91 А.

Пиковый ток: около 2,8 А.

Эффективность: Высокая эффективность за счет конструкции с постоянным магнитом.

Сертификации: UL, cUL, CE, соответствует RoHS.

Совместимые приводы: работают с сервоусилителями Yaskawa Sigma-5 SGDV

Функции

Сверхвысокая мощность: сверхнизкий момент инерции (0,0000308 кг·м²) обеспечивает быстрое ускорение/замедление, идеально подходит для задач с высоким циклом. Пиковый крутящий момент 300% (0,954 Нм) поддерживает короткие всплески высокой нагрузки.

Точное позиционирование: 20-битный инкрементальный энкодер (1 048 576 импульсов/об.) обеспечивает сверхвысокое разрешение для субмикронной точности. Требует возврата в исходное положение при запуске из-за инкрементального энкодера.

Компактная конструкция: фланец 40 мм и длина ~92 мм подходят для ограниченного пространства в миниатюрном оборудовании. Малый вес (0,4 кг) снижает механическое напряжение в динамических системах.

Устойчивость к воздействию окружающей среды: класс защиты IP65 защищает от пыли и струй воды низкого давления, подходит для использования в легкой промышленности. Вибростойкость V15 обеспечивает надежность при механических нагрузках.

Гибкое управление: поддерживает управление положением, скоростью и крутящим моментом через усилители Sigma-5 SGDV. Совместимо с импульсной последовательностью, аналоговым напряжением или MECHATROLINK-II/III для сетевых систем.

Низкие эксплуатационные расходы: бесщеточная конструкция с постоянным магнитом исключает износ щеток. Самоохлаждающаяся работа снижает потребность в тепловом управлении.

Безопасность и соответствие: поддерживает функцию безопасного отключения крутящего момента (STO) с совместимыми приводами, отвечающими стандарту ISO 13849-1. Сертификация UL/CE гарантирует возможность использования по всему миру.

Автонастройка: приводы Sigma-5 предлагают расширенную автонастройку (например, настройку по одному параметру), оптимизируя коэффициенты усиления для быстрой настройки и стабильной работы.

Сценарии применения

Производство полупроводников: управляет обработчиками пластин или установщиками чипов, используя энкодер высокого разрешения для субмикронной точности. Компактный размер подходит для оборудования чистых помещений.

Сборка электроники: Питает машины для захвата и размещения или оборудование SMT, где быстрые, точные движения имеют решающее значение. Низкая инерция поддерживает высокие показатели цикла.

Робототехника: приводит в действие соединения в легких роботизированных руках для сборки или проверки, используя преимущества малого размера и динамичного реагирования. Упаковочное оборудование: управляет компактными системами маркировки, запечатывания или упаковки в картонные коробки, оптимизируя пространство и скорость. Степень защиты IP65 поддерживает пыльную среду.

Медицинские приборы: используются в диагностическом оборудовании (например, для визуализации или автоматизации лабораторий), обеспечивая плавное и точное движение в ограниченном пространстве.

Текстильное оборудование: управляет небольшими ткацкими станками или швейными машинами, обеспечивая постоянный крутящий момент для сложных узоров.

Лабораторная автоматизация: обеспечивает работу роботов-пипеток или манипуляторов образцов, где важны небольшие размеры и точность.

Малые конвейеры: эксплуатируют миниатюрные конвейерные системы в логистике или на производстве, сводя к минимуму потребление энергии.

Преимущество продукции:

Все товары являются подлинными, новыми и готовыми к поставке дистрибьютором. Пожалуйста, сообщите нам, если требуются другие условия: бывшие в употреблении, открытые коробки, восстановленные и т. д.

Многие доступные варианты просто ждут вас, не стесняйтесь спрашивать, чтобы получить более выгодную сделку!!!
