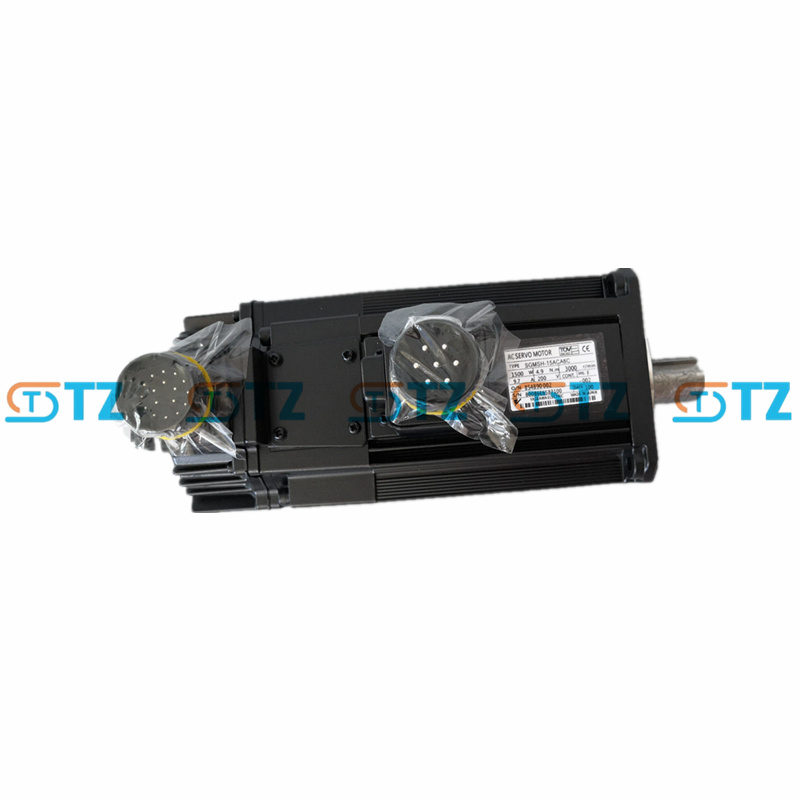

YASKAWA SGMSH-15ACA6C ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ СЕРВОДВИГАТЕЛЬ СЕРИИ SIGMA II

Параметры продукта

Номинальная мощность: 1,5 кВт (2,0 л.с.).

Напряжение электропитания: 3-фазное 200-230 В переменного тока, 50/60 Гц.

Номинальная скорость: 3000 об/мин.

Максимальная скорость: 5000 об/мин.

Номинальный крутящий момент: 4,77 Нм (42,2 фунт-дюйма).

Максимальный крутящий момент: 14,3 Нм (126,6 фунт-дюйм, ~300% от номинального крутящего момента).

Инерция ротора: около 0,000245 кг·м² (низкая-средняя инерция для высокой отзывчивости).

Кодер:

Тип: 17-битный инкрементальный энкодер (131 072 импульса/об). Разрешение обеспечивает высокоточное позиционирование.

Тормоз:

Удерживающий тормоз: 24 В постоянного тока, типичный удерживающий момент 4,9 Нм. Включается для фиксации груза при отключении питания.

Степень защиты: IP67 (полностью закрытый, с естественным охлаждением, за исключением проходной части вала).

Среда:

Рабочая температура: от 0°C до 40°C.

Температура хранения: от -15°C до 70°C.

Влажность: 20–80 % относительной влажности (без конденсации).

Уровень вибрации: V15 (≤15 мкм).

Изоляция:

Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока.

Выдерживаемое напряжение: 1500 В переменного тока в течение 1 минуты.

Термостойкость: класс F.

Конструкция вала: Прямой вал со шпоночным пазом и резьбой (для надежного соединения). Без сальника (стандартно для ACA6C; при необходимости уточните).

Текущий:

Номинальный ток: около 9,7 А.

Пиковый ток: около 28 А.

Эффективность: Высокая эффективность благодаря конструкции с постоянным магнитом.

Сертификации: UL, cUL, CE (зависит от конфигурации).

Функции

Высокое отношение крутящего момента к инерции: низкая-средняя инерция обеспечивает быстрое ускорение/замедление, идеально подходит для задач с высокой частотой цикла. Пиковый крутящий момент (14,3 Нм) поддерживает сложные динамические нагрузки.

Точное позиционирование: 17-битный инкрементальный энкодер (131 072 импульса/об) обеспечивает субмикронную точность. Совместим с обновлениями абсолютного энкодера для удержания нулевой точки.

Интегрированный тормоз: 24 В постоянного тока удерживающий тормоз фиксирует груз во время отключения питания или аварийных остановок, повышая безопасность. Быстрое включение/выключение для минимального времени простоя.

Прочная конструкция: класс защиты IP67 (кроме вала) защищает от пыли и струй воды, подходит для суровых условий. Изоляция класса F и вибростойкость V15 обеспечивают долговечность.

Гибкое управление: поддерживает управление положением, скоростью и крутящим моментом через совместимые усилители SGDH. Совместимо с аналоговыми/импульсными входами или MECHATROLINK-II для сетевого управления.

Компактный и эффективный: сегментированная конструкция статора уменьшает размер, сохраняя мощность. Постоянный магнитный ротор минимизирует потери энергии и техническое обслуживание.

Безопасность и соответствие: Поддерживает Safe Torque Off (STO) при работе с современными приводами. Соответствует стандартам UL/CE для глобального использования.

Автонастройка: при использовании с приводами Sigma II SGDH поддерживает онлайн-автонастройку для быстрой настройки и оптимальной регулировки усиления.

Сценарии применения

Производство полупроводников: управляет обработчиками пластин или системами захвата и размещения, используя высокую точность и быструю реакцию. Тормоз обеспечивает надежное позиционирование при отключении питания.

Упаковочное оборудование: обеспечивает работу высокоскоростных картонажных машин, запайщиков или этикетировщиков, где критически важны быстрая цикличность и точность. Компактный размер подходит для ограниченных конструкций машин.

Робототехника: используется в соединениях промышленных роботов для таких задач, как сварка, сборка или паллетирование, используя преимущества крутящего момента и тормозных характеристик.

Печатное оборудование: управляет валиками или резаками в офсетных/цифровых печатных машинах, обеспечивая точную приводку на высоких скоростях.

Станки с ЧПУ: Приводят в действие оси подачи или шпиндели фрезерных или токарных станков, обеспечивая стабильность и динамичный отклик.

Продукты питания и напитки:Управляет линиями розлива или упаковки, имеет степень защиты IP67, поддерживающую промывочную среду (при надлежащей герметизации). Тормоз предотвращает смещение груза во время остановок.

Погрузочно-разгрузочные работы: приводит в действие конвейеры, автоматические тележки или краны-штабелеры на автоматизированных складах, обеспечивая надежное движение и безопасность.

Текстильное оборудование: приводит в действие ткацкие станки или вышивальные машины, поддерживая постоянный крутящий момент и точность для качественной продукции.
