Устранение неполадок ControlNet: полевая процедура для восстановления работы сети.
В 2:17 утра вас будит телефон, и голос на другом конце провода пропускает приветствие. Узел 14 оборвался, и линия не работает. Плановое движение по линии 1756-CNB прекратилось сорок минут назад, приводы неисправны, и сменный электрик уже переподключил все доступные разъемы. Он хочет знать, приедете ли вы. Вы приедете. Прежде чем сесть в грузовик, возьмите с собой эту статью.
Вот в какой ситуации вы окажетесь. Канал ControlNet, построенный из коаксиального кабеля 1786-RG6, подключен к ряду кабелей. 1756-CNB и 1756-CNBR модули в стойках ControlLogix, 1788-CN2DN или два, передающих ввод-вывод в DeviceNet, и расписание, которое RSNetWorx для ControlNet написала много лет назад, и с тех пор никто его не обновлял. Rockwell указывает ControlNet как продукт уровня Active-Mature, что является вежливым способом сказать, что компания все еще поддерживает продукт, но не производит его больше. Компания предпочла бы продавать вам EtherNet/IP на коммутаторах 1783, и это правильно. Но ваше предприятие все еще работает по коаксиальному кабелю, и оно должно работать завтра. Это процедура, которая восстанавливает работу сети. Выполняйте шаги по порядку и не пропускайте скучные, потому что именно на скучных этапах обычно и заканчиваются эти звонки.
Соберите все эти вещи, прежде чем покинуть магазин. Каждая поездка обратно к грузовику за недостающей деталью обходится в двадцать минут и без того долгого вечера.
· RSNetWorx для ControlNet, установлен и проверен на вашем ноутбуке. Узнайте, какая у вас версия, и убедитесь, что файлы EDS на вашем ноутбуке соответствуют устройствам в сети. Ноутбук, который не использовался два года, потратит ваш первый час на обновление.
· Интерфейс ControlNet для ноутбука. В полевых условиях вам понадобятся карта CardBus 1784-PCC и USB-адаптер 1784-U2CN. Перед отъездом загрузите драйвер и настройте его в RSLinx, а затем протестируйте карту в работающей сети в мастерской. Тестировать её впервые в тёмном помещении в 3 часа ночи — плохая идея.
· Файл расписания резервного копирования. Это файл .cnc, который RSNetWorx сохраняет при вводе сети в эксплуатацию. Если у вас его нет, ваша ночь станет намного длиннее. Если же он есть, но ему уже пять лет, относитесь к нему с подозрением, пока не сравните его с работающей сетью.
· Необходимые запасные части: небольшой отрезок коаксиального кабеля 1786-RG6, два 75-омных терминатора, один запасной ответвитель и несколько разъемов BNC. Если магистральный кабель длинный или проложен на открытом воздухе, возьмите полную катушку кабеля.
· Заведомо исправный модуль 1756-CNB или 1756-CNBR, прошитый в микропрограмму, используемую на вашем предприятии, на случай, если потребуется выполнить шаг 6.
· Мультиметр, фонарик, небольшое зеркальце для считывания адресов узлов за панелями, а также файлы EDS для каждого стороннего устройства в сети, хранящиеся на USB-накопителе.

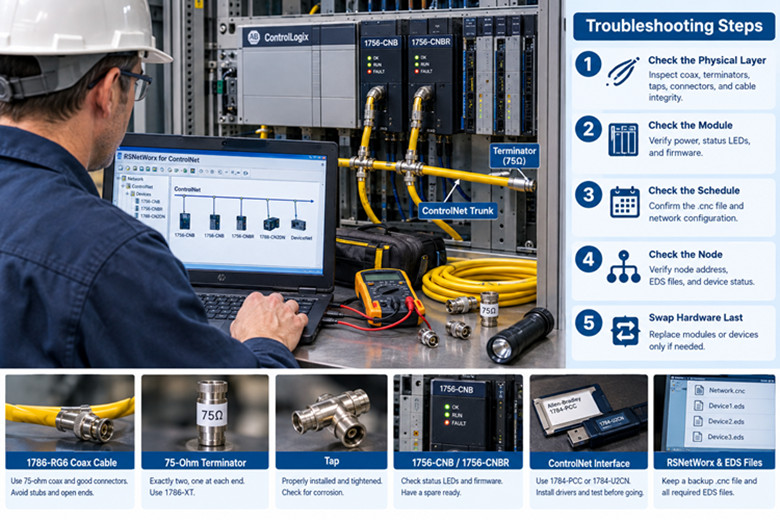

Неисправности ControlNet делятся на четыре категории: кабель, модуль, расписание и узел. На экране оператора режимы отказов выглядят одинаково, и в этом вся загвоздка. Узел, отключившийся из-за отсутствия терминатора, выглядит идентично узлу, отключившемуся из-за конфликта адресов с другим узлом. Порядок действий не имеет значения. Сначала проверьте физический уровень, затем модуль, затем расписание, затем узел, и в последнюю очередь замените оборудование. Каждый шаг исключает целый класс неисправностей, и ни один из них не требует от вас доверия к рассказу оператора в 2 часа ночи.
ControlNet — это запланированная, распределенная по времени сеть, работающая со скоростью 5 Мбит/с по 75-омному коаксиальному кабелю. Каждому узлу гарантировано место в повторяющемся кадре, и вся схема зависит от чистоты сигнала, поступающего на каждый ответвитель. Отражения искажают этот сигнал, и они возникают из-за неправильной геометрии: разомкнутые концы, неправильный кабель, ответвления, вода. Большинство звонков типа «сеть отключилась в 2 часа ночи» заканчиваются здесь, в кабеле, а не в расписании. Начните с одного конца магистрали и продвигайтесь к другому. Отключите питание там, где это возможно, прежде чем прикасаться к коаксиальному кабелю. Не отключайте от сети работающую магистраль, пока от нее зависит оборудование, и никогда не отсоединяйте разъем, чтобы «посмотреть, не возникнет ли искра». Искры не будет, и вы просто оборвете сеть.
Сначала проверьте терминаторы. Для магистрали ControlNet требуется ровно два терминатора, по одному на каждом физическом конце, и оба должны иметь сопротивление 75 Ом. Для этой системы подходит терминатор 1786-XT. Отсутствие терминатора оставляет конец кабеля открытым. Сигнал отражается от этого открытого конца, и сигналы на соседних узлах становятся нестабильными и пропадают при нагреве шкафа или запуске мощного двигателя. Дополнительный терминатор так же плох, если он подключен к ответвлению посередине магистрали, поскольку он превращает исправный участок в два коротких ответвления. Правило простое: два терминатора на концах, больше ничего на кабеле.
Проверьте каждый разъем BNC в багажнике. «Установлен» означает, что вы чувствуете щелчок, и корпус не вращается относительно разъема. Разъем, который проворачивается, — это результат обжима, который произошел много лет назад и с тех пор только ухудшается. Посмотрите на центральный контакт. Он должен быть чистым, прямым и полностью зацеплен. Вода в разъеме указывает на периодические потери, которые никакие изменения в схеме подключения не исправят, и коррозия на оплетке экрана делает то же самое. Если вы обнаружили неисправный разъем, отрежьте его и установите новый, вместо того чтобы затягивать его и надеяться на лучшее.
Проверьте сам кабель. Магистральный кабель должен быть четырехэкранированным коаксиальным кабелем 1786-RG6. Кабель RG-59 передаст сигнал на небольшое расстояние, а затем обманет вас, а оставшийся телевизионный кабель, использованный для заделки поврежденного участка, хуже, чем отсутствие заделки вообще, потому что он проходит проверку на постоянный ток, но выходит из строя под нагрузкой. Если кто-то соединил магистральный кабель с помощью цилиндрического разъема, это соединение станет точкой отражения и приведет к звонку в 2 часа ночи. Если кто-то соединил BNC одного модуля напрямую с BNC следующего модуля вместо использования ответвителей, вы видите тупиковый кабель, который вообще не следовало строить. Устройства подключаются через ответвители, с коротким ответвительным кабелем от ответвителя к узлу. Длина каждого ответвительного кабеля должна составлять не более метра, и прокладывайте его вдали от силовых кабелей.
Затем произведите расчеты. Длина одного сегмента ControlNet ограничена 1000 м кабеля RG-6 и 48 узлами. Если ваша сеть превышает любой из этих пределов, на пути следования кабеля должен находиться ретранслятор, и проблемный узел, вероятно, находится на противоположной стороне от этого ретранслятора. Найдите ретранслятор и проверьте его питание, прежде чем углубляться дальше. Во время осмотра кабеля ищите очевидные повреждения: коаксиальный кабель, смятый за поворотной панелью, кабель, проложенный через водосток, вода, застоявшаяся в подземной распределительной коробке, след от погрузчика на оболочке. Обрывы кабеля ControlNet редко бывают загадочными, если взглянуть на сам кабель.
Если вся сеть не восстанавливается, значит, вы ищете короткое замыкание или обрыв. Если светодиоды сетевого подключения на всех узлах одновременно гаснут или мигают, это означает, что проблема в магистрали. Это не сорок модулей, вышедших из строя за один час. Методично изолируйте неисправность. Отключайте узлы по одному, отключайте их отводы от ответвлений и смотрите, загорается ли зеленый индикатор на остальной части сети. Когда отключение отвода восстанавливает сеть, вы находите неисправный элемент. Обычно это поврежденный кабель, мокрый разъем или ответвление, поврежденное при падении с лестницы. Устраните эту проблему, и сеть восстановится.
При сравнении показаний индикаторов на передней панели моделей 1756-CNB и 1756-CNBR попарно, можно получить много полезной информации. Модель 1756-CNB имеет два индикатора: один для состояния модуля, другой для состояния сети. Модель 1756-CNBR имеет три индикатора: состояние модуля плюс по одному на каждый резервный канал. Светодиодный индикатор модуля показывает, работает ли оборудование. Светодиодный индикатор сети показывает, ведется ли связь. Сначала проверьте показания светодиодного индикатора модуля. Модуль, неработающий на объединительной плате, никогда не будет работать в сети, независимо от качества кабеля за ним.
Индикатор | Паттерн | Что это значит | Что делать
Светодиод модуля | Выключен | Нет питания или модуль не установлен на объединительной плате | Плотно установите модуль на место. Проверьте блок питания шасси и слот.
Светодиод модуля | Горит зеленым | Нормальная работа | Ничего не происходит. Переключитесь на светодиод сети.
Светодиод модуля | Мигает зеленым | Выполняется самотестирование или обновление прошивки | Подождите. Если он продолжает мигать через десять минут, отключите и снова включите питание шасси.
Светодиод модуля | Мигает красным | Устранимая неисправность, обычно связанная с конфигурацией или прошивкой | Проверьте версию прошивки в дереве ввода-вывода в Studio 5000. Перезагрузите устройство.
Светодиод модуля | Горит красным | Неустранимая неисправность | Переустановите один раз. Если красный цвет снова загорится, модуль неисправен. Перейдите к шагу 6.
Индикатор сети | Выключен | Модуль активен, но не передает данные по магистрали | Проверьте ответвление, абонентский кабель и магистраль за этим узлом. Это работа на шаге 1.
Индикатор сети | Горит зеленым | В сети и проходит запланированный трафик | Нормальное состояние. Ничего не нужно делать.
Сетевой светодиод | Мигает зеленым | Питание есть, но связь с сетью отсутствует | Узел не слышит сеть. Проверьте терминатор, ответвитель и адрес узла.
Сетевой светодиод | Красный, горит постоянно или мигает | Дублирование адреса узла или серьезная сетевая ошибка | Выключите узел. Сравните его адрес с адресами всех остальных узлов. Проверьте магистральный канал.
На устройстве 1756-CNBR с резервным носителем два сетевых индикатора должны совпадать. Если один горит зеленым, а другой красным, это означает, что неисправность находится в кабеле или терминаторе этого канала, а не в модуле. Поменяйте местами кабель и терминатор подозрительного канала, прежде чем выносить решение о неисправности модуля, и вы сэкономите себе одну деталь.
Одно правило работы с сетью может очень пригодиться. Когда все узлы в сети одновременно работают некорректно, проблема в магистральном узле. Когда некорректно работает ровно один узел, а остальные стабильно работают, проблема в этом узле, его ответвлении, отводе или адресе. Разграничьте узлы на ранней стадии, и вы не потратите час на работу с неправильной частью сети.
Перед внесением каких-либо изменений загрузите онлайн-версию RSNetWorx для ControlNet и проверьте сеть. Выберите драйвер, соответствующий вашей сетевой карте, найдите его и позвольте программе обнаружить сеть. Запишите, что она найдет: сколько узлов, какие из них запланированы, а какие нет. Этот список станет вашей картой на всю оставшуюся ночь.
Затем решите вопрос о том, кому принадлежит расписание. В ControlNet расписание — это порядок выступлений в каждом временном интервале. Оно хранится в двух местах. Файл .cnc хранится у того, кто запустил сеть, а каждый запланированный узел хранит копию своей части. Когда RSNetWorx подключается к сети, и его файл не совпадает с сетью, он спрашивает, какой файл сохранить. Если сеть работала исправно, а ваш файл устарел, загрузите его из сети и сохраните под новым именем. Если сеть — это та самая неразбериха, которую вам нужно было исправить, а ваш файл — правильный, восстановите его из файла. Примите это решение один раз, обдуманно, и произнесите его вслух, прежде чем нажать кнопку. Неправильный выбор приведет к удалению работающего расписания, и ничто в RSNetWorx не предупредит вас дважды.
Откройте свойства сети и считайте два числа: NUT и S_max. NUT, или время обновления сети, — это длина повторяющегося кадра, который передает весь запланированный трафик. По умолчанию оно составляет 2 мс, и большинству предприятий больше не требуется. S_max — это самый высокий адрес узла, который может быть учтен в расписании. Он должен быть выше вашего самого высокого запланированного адреса узла. Если кто-то добавил узел по адресу 60, когда S_max равен 50, этот узел никогда не будет запланирован, независимо от того, сколько раз вы его вводите в эксплуатацию. Увеличьте S_max, а затем введите узел в эксплуатацию. Эта одна настройка заставила инженеров ходить по кругу больше раз, чем любая неисправность кабеля, которую я видел.
RSNetWorx также показывает распределение между запланированной и незапланированной полосой пропускания. Запланированному трафику гарантируется место в каждом кадре. Незапланированный трафик, включая сообщения, загрузки и программный трафик, заполняет оставшееся пространство. Если новое соединение не вписывается в расписание, RSNetWorx прямо об этом сообщает. Решение заключается в увеличении NUT или уменьшении количества запланированных соединений, никогда не бывает волшебства и никогда не требуется повторный ввод в эксплуатацию с теми же показателями.
Находясь в сети, проверьте каждый запланированный узел. RSNetWorx отмечает устройства, которые присутствуют, но отсутствуют в расписании, а также устройства, которые он не может идентифицировать. Оба состояния проявляются здесь в первую очередь, и для каждого из них существуют разные способы решения. Если сеть выглядит работоспособной в RSNetWorx, проблема более узкая, чем предполагалось по телефону, и шаг 4 поможет ее обнаружить.
На заводе говорят, что узел 14 вышел из строя. RSNetWorx сообщает, что видит 47 из 48 узлов. Не доверяйте номеру узла, нарисованному на дверце панели. Доверяйте адресу, который фактически указан на устройстве, поскольку эти два параметра расходятся с момента изготовления панели.
Сначала подтвердите адрес. Устройство 1788-CN2DN получает свой адрес узла от коммутаторов на устройстве, а допустимые адреса находятся в диапазоне от 1 до 99. Запишите фактические адреса коммутаторов, а не те, что указаны на схеме. Устройство 1756-CNB хранит свой адрес в программном обеспечении, устанавливаемом через RSLinx или свойства модуля в Studio 5000. Если реальный адрес устройства не совпадает с адресом, ожидаемым расписанием, RSNetWorx покажет, что устройство находится в рабочем состоянии, в то время как расписание полностью его игнорирует. Это несоответствие приводит к именно тому телефонному звонку, который вы получили.
Во-вторых, проверьте наличие дубликата. Классическая проблема с периодически возникающими неисправностями — это наличие двух узлов по одному адресу. Оба узла включаются, один занимает освободившееся место, другой отключается, и при каждом перезапуске происходит ротация между ними. Если отсутствующий узел возвращается в тот момент, когда вы отключаете его соседа, значит, у вас дублирующийся адрес. Измените адрес одного узла на свободный и повторно введите его в эксплуатацию. Не откладывайте это, потому что дубликат снова появится при следующем включении и выключении обоих устройств.
В-третьих, осмотрите ответвление. Кабель от ответвления к узлу должен быть правильно установлен с обоих концов, причём конец, идущий к узлу, часто забывают установить, потому что он скрыт за собственным разъёмом модуля. Проворачивающийся BNC-разъём на конце, идущем к узлу, означает некачественное обжатие. Замените всё ответвление целиком, а не переобжимайте старый, потому что старый разъём годами прогибался и снова выйдет из строя. Убедитесь, что корпус ответвления подходит для вашего магистрального кабеля и что его зажим действительно плотно закреплён на коаксиальном кабеле. Ответвление, установленное, но не затянутое, будет работать до тех пор, пока не захлопнется дверца шкафа.
В-четвертых, разберитесь, что именно показывает RSNetWorx, потому что его отображение точное, если вы правильно его интерпретируете. Устройство, отображаемое в виде вопросительного знака, присутствует, но не идентифицировано. Его EDS-файл отсутствует на компьютере, где запущен RSNetWorx, поэтому программа не может прочитать его идентификатор. Установите EDS-файл и обновите список. Устройство, которое отображается с именем, но не имеет запланированных подключений, отсутствует в расписании, и это проблема шага 5. Устройство, которое вообще не отображается, имеет физическую проблему, и это проблема шага 1. Выполните шаг, соответствующий симптому.
Находясь у узла, осмотрите само устройство, а не только его разъем. Устройство 1788-CN2DN с закороченной стороной DeviceNet будет отключать и сторону ControlNet, поскольку они используют один процессор. Проверьте также источник питания узла. Дисковод или соединительное устройство, работающее от разряжающегося источника питания 24 В постоянного тока, будет отключаться от сети по схеме, в точности имитирующей сетевую неисправность. Прежде чем обвинять магистральный канал, проверьте напряжение на клеммах питания узла с помощью мультиметра и проверьте его под нагрузкой, а не в тихий момент между циклами.
После того как узел физически присутствует и правильно адресован, задача состоит в том, чтобы вернуть его в расписание и записать это расписание на каждый узел в сети. Эта запись называется вводом в эксплуатацию, и в RSNetWorx это точка невозврата, поскольку она загружает данные на каждый запланированный узел одновременно.
Начните с файла. Откройте резервную копию файла .cnc и подключитесь к интернету. Если резервная копия старше, чем расписание работы, сначала загрузите расписание и сохраните его под новым именем, прежде чем что-либо менять. Затем сравните два файла и поймите разницу. То, что вы собираетесь сделать, перезапишет сетевые данные, поэтому вам нужно точно знать, что именно вы перезаписываете и почему.
Переведите сеть в режим редактирования в RSNetWorx, затем посмотрите, какие соединения запрашивают контроллеры. Именно здесь возникают сложности. Расписание ControlNet строится на основе соединений, которые фактически запрашивают контроллеры, и эти запросы поступают из тегов «произведено» и «потреблено», которые уже существуют в логике контроллера. Если тег был удален из программы несколько месяцев назад, никакая запись в расписании RSNetWorx это не исправит. Соединение должно быть сначала запрошено со стороны контроллера. Проверьте программу в Studio 5000, прежде чем винить RSNetWorx, и убедитесь, что тег «произведено» или «потреблено» все еще присутствует, все еще активен и все еще сопоставлен с правильным узлом.
После запроса на подключение и подключения узла, добавьте узел в расписание, убедитесь, что S_max покрывает его адрес, и выполните ввод в эксплуатацию. RSNetWorx вычисляет расписание и загружает его на каждый запланированный узел за один проход. Ожидайте, что во время загрузки запланированные операции ввода-вывода будут кратковременно прерываться на несколько секунд. Именно поэтому это делается в запланированное окно, когда линия может себе это позволить, а не в середине процесса обработки пакета.
Проверьте после ввода в эксплуатацию. На каждом запланированном узле должен гореть зеленый индикатор сети. RSNetWorx должен показывать чистое расписание без незапланированных отставаний. Дерево ввода-вывода контроллера должно показывать работающее соединение, и тестовый бит должен фактически перемещаться от одного конца до другого. Затем сохраните файл .cnc, назовите его датой и поместите в место, где следующая смена сможет его найти, не вызывая вас.
Вот урок, за который хотя бы раз заплатил каждый ветеран ControlNet. Файл .cnc — это и есть сеть. Потеряйте его, и неисправный модуль превратится в двухдневный проект, потому что нужно будет добавить заменяющий модуль в расписание, которого больше нигде нет, кроме как в головах людей, покинувших компанию. Если у вас вообще нет файла .cnc, а сеть работает, зайдите в сеть прямо сейчас и загрузите расписание в файл. Сделайте это до того, как что-то выйдет из строя, а не после. Перестройка расписания с нуля означает сопоставление каждого произведенного и потребленного тега в каждой программе с физическими узлами, и эта работа всегда выполняется один раз, ночью, плохо.
У вас есть модуль 1756-CNB с постоянно горящим красным светодиодом, который сохраняется после переустановки и перезагрузки питания. Модуль вышел из строя, а расписание работает нормально. Замените его. Прежде чем извлекать его из стойки, запишите две вещи: адрес узла и версию прошивки. Сейчас их легко считать, а потом угадать будет дорого.
Получите адрес из RSLinx или из свойств модуля в Studio 5000. Получите версию прошивки тем же способом или из RSNetWorx, находясь в сети. Затем извлеките старый модуль и установите новый в тот же слот. Установите адрес нового модуля так, чтобы он совпадал с адресом старого, прежде чем он подключится к сети. Новый модуль будет находиться по своему адресу по умолчанию, пока вы не укажете другой адрес, и два модуля, находящиеся по одному и тому же адресу по умолчанию в одной и той же сети, будут конфликтовать точно так же, как описано в шаге 4. Прошейте прошивку с помощью ControlFlash, пока она не будет соответствовать версии, используемой на предприятии. Если дерево ввода-вывода в Studio 5000 использует электронное шифрование с точным совпадением, разница в версиях приведет к ошибке соединения, даже если оборудование полностью исправно.
Подсоедините кабель, подайте питание и наблюдайте за работой светодиодов, выполняющих действия, описанные в шаге 2. Светодиод модуля должен загореться зеленым цветом. Светодиод сети должен загореться зеленым цветом, как только начнется передача трафика. Затем подключитесь к RSNetWorx и ожидайте, что новый модуль отобразится как незнакомец, находящийся по старому адресу. Это нормально. Если расписание его не распознает, выполните ввод в эксплуатацию из резервной копии файла .cnc точно так же, как вы делали в шаге 5, и убедитесь, что соединение передает данные, прежде чем считать работу выполненной.
Не устанавливайте неисправный модуль в стойку и решайте, что с ним делать в обычный рабочий день. Отремонтированный модуль, который снова выйдет из строя в 2 часа ночи, сведет на нет всю экономию на ремонте.
Откуда брать запасной модуль? Не со склада местного дистрибьютора, потому что большинство дистрибьюторов прекратили поставки модулей 1756-CNB в тот же день, когда компания Rockwell прекратила их выпуск. Вы можете хранить один модуль у себя на складе, протестированный и прошитый, или купить его у поставщика, специализирующегося на устаревшем оборудовании Allen-Bradley. Этот выбор — разница между заменой за сорок минут и неделей срочной доставки. Запасы Allen-Bradley на tztechio.com — один из вариантов, но лучше хранить его у себя на складе.
Симптом | Вероятная причина | Решение
Вся сеть вышла из строя, все светодиоды сети не горят или мигают | Отсутствует или закорочено концевое соединение, вода в магистрали, протечка крана, вызывающая короткое замыкание сегмента | Шаг 1: проверьте оба концевых соединения, затем отключайте краны по одному
Один узел случайным образом отключается и возвращается в рабочее состояние после охлаждения | Неисправный терминатор, коррозия BNC, неисправный блок питания узла | Шаг 1: переподключить разъемы, заменить отключаемый узел, проверить питание узла под нагрузкой
Один узел никогда не отображается в RSNetWorx | Конфликт адресов или неработающий ответвитель | Шаг 4: считать фактические адреса коммутаторов, пройтись по ответвителю
Узел отображается как вопросительный знак | Файл EDS отсутствует на машине RSNetWorx | Установите файл EDS, обновите окно выбора.
Узел присутствует, но не передает запланированный трафик | Узел отсутствует в расписании | Шаг 5: добавить соединение, ввести в эксплуатацию
Светодиод модуля горит красным после повторной установки и выключения питания | Неисправный модуль | Шаг 6: замените его, согласуйте прошивку и адрес
Сеть исправна, но контроллер выдает ошибку соединения | Изменено расписание или несоответствие версии модуля | Шаги 5 и 6: повторный ввод в эксплуатацию, проверка электронного ввода
Вот честная картина. Жизненный цикл ControlNet у Rockwell находится в стадии активного-зрелого развития. Поддержка продолжается, и установленная база огромна, но разработка новых продуктов прекратилась много лет назад, а каталог с каждым годом становится все уже. Компания движется в направлении EtherNet/IP, и новые проекты сосредоточены на семействе коммутаторов и инфраструктурных решений 1783. Если вы проектируете новую линию, используйте EtherNet/IP и не пожалеете.
Большинство из вас не проектируете новую линию с нуля. Вы поддерживаете работу линии, которая окупилась много лет назад, пока предприятие решает, что делать дальше. Переход с ControlNet — это реальный проект со своими рисками, и он не происходит в 2 часа ночи, когда выходит из строя узел. Если вы остаетесь на ControlNet еще пять лет, используйте его как критически важную инфраструктуру: актуальные чертежи, проверенные запасные части, резервные копии файлов расписания и один ответственный за сеть человек. Если вы переходите на новую сеть, сделайте это во время планового отключения, проверьте новый маршрут под реальной нагрузкой и поддерживайте работу магистральной сети ControlNet до тех пор, пока новая сеть не заслужит ваше доверие. Не переходите на новую сеть наобум. Коаксиальный кабель обеспечивал работу этого предприятия в течение двух десятилетий; новая сеть должна доказать свою эффективность, прежде чем старая будет списана.
Для тех стоек, которые останутся, практический вопрос заключается в комплектующих. Модули ControlNet, коаксиальные кабели, ответвители и терминаторы больше не производятся в таких объемах, как раньше, и рынок запчастей для ПЛК — это то, куда поступают комплектующие для устаревших стоек. Покупайте то, что вам нужно, пока это можно найти, и рассматривайте покупку как страховку, а не как дополнительные расходы.
Минимальный запас комплектующих для одной сети ControlNet выглядит следующим образом. Один кабель 1756-CNB или 1756-CNBR на сеть, прошитый прошивкой, используемой на вашем предприятии, и протестированный перед отправкой на склад. Один кабель 1788-CN2DN, если ваша сеть использует DeviceNet через соединительное устройство. 30-метровая ка
