Он Омрон C200H Программируемые логические контроллеры (ПЛК) когда-то были основой промышленной автоматизации на заводах по всему миру. Компания Omron официально прекратила их выпуск много лет назад, и инженеры по техническому обслуживанию этих устаревших систем сталкиваются с суровой реальностью: запасные части заканчиваются, документация по техническому обслуживанию разбросана, а руководители предприятий настаивают на модернизации. Если вы до сих пор используете ПЛК C200H на своем производстве — а таких много — это руководство для вас. Мы рассмотрим замену батареи без потери программы, распиновку кабелей программирования, совместимость программного обеспечения, текущую доступность модулей и реалистичный путь перехода на серию CJ.

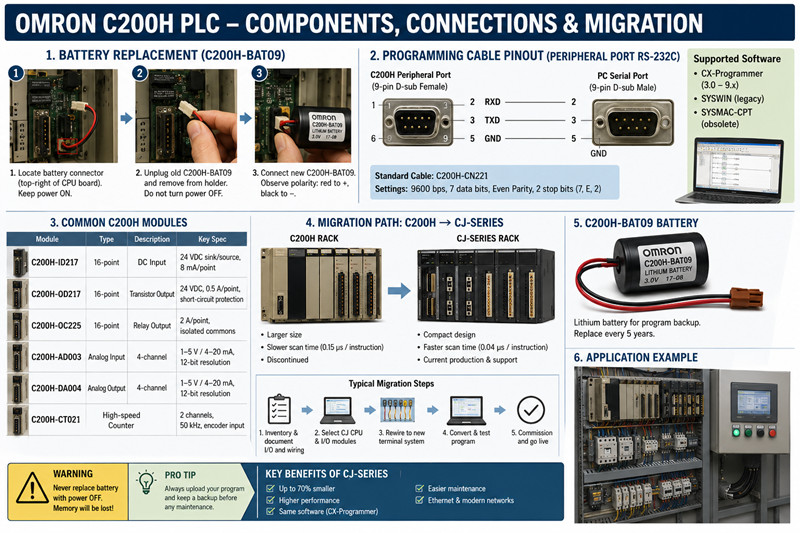

1. Замена батареи: C200H-BAT09 и как произвести замену, не потеряв программу.

В процессоре C200H используется литиевая резервная батарея (номер детали Omron C200H-BAT09) для сохранения пользовательской программы и памяти в процессоре при отключении основного питания. Типичный срок службы батареи составляет 5 лет при нормальных условиях окружающей среды. При падении напряжения батареи загорается индикатор ALARM на процессоре или на консоли программирования появляется индикатор "BAT LOW". Необходимо незамедлительно заменить батарею — разряженная батарея во время остановки производства означает, что после перезапуска процессор будет пустым.

Где купить: Omron снял с производства аккумулятор C200H-BAT09, но он по-прежнему доступен у специализированных дистрибьюторов оборудования для автоматизации и поставщиков излишков. На сайте tztechio.com мы продаем оригинальные аккумуляторы Omron C200H-BAT09. Избегайте использования неоригинальных литиевых батарей без разъема и стабилизатора напряжения; некачественная батарея может протечь или перегреться внутри корпуса процессора.

Пошаговая процедура замены:

1. Включите ПЛК и подключите инструмент программирования (ручной программатор или CX-Programmer через кабель).

2. Загрузите всю программу в ваше программное обеспечение для программирования и сохраните резервную копию на диск.

3. В течение всего процесса подкачки основное питание должно быть включено — это обеспечит питание оперативной памяти от блока питания, а не от батареи.

4. Откройте переднюю крышку процессора. Найдите разъем батареи в правом верхнем углу материнской платы.

5. Аккуратно отсоедините старый разъем C200H-BAT09. Извлеките батарею из держателя.

6. Вставьте новый блок питания C200H-BAT09 и плотно закрепите разъем. Соблюдайте полярность: красный провод к +, черный провод к —.

7. Закройте крышку. Убедитесь в целостности памяти на программаторе. При необходимости сбросьте флаг ошибки батареи (CX-Programmer: в состоянии ПЛК нажмите «Сбросить ошибку батареи»).

8. Запишите дату замены на этикетке внутри дверцы процессора.

Важное предупреждение: никогда не заменяйте батарею при выключенном питании. Даже резервный суперконденсатор в некоторых модификациях процессоров C200H разряжается в течение 20 минут. Если отключение питания неизбежно, необходимо восстановить питание в течение 60 секунд после отключения батареи.

2. Кабель и программное обеспечение для программирования: распиновка кабеля и совместимость с CX-Programmer.

Для программирования C200H требуется периферийный кабель и совместимое программное обеспечение. Стандартное подключение — RS-232C через периферийный порт (9-контактный разъем D-sub на ЦП или дополнительный адаптер периферийного порта).

Типы кабелей и распиновка:

· C200H-CN221 (оригинал Omron): Подключает периферийный порт C200H к 9-контактному последовательному порту RS-232 на ПК. Распиновка: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Для большинства операций линии квитирования не требуются.

· USB-to-RS232 адаптеры: они работают, если адаптер использует оригинальный чипсет FTDI или Prolific PL2303. Избегайте дешевых подделок — они вызывают ошибки передачи, которые могут повредить программу во время загрузки/выгрузки.

· CQM1-CIF02 (адаптер периферийного устройства к RS232): необходим, если ваш процессор C200H оснащен старым 8-контактным круглым разъемом для периферийных устройств. Используйте этот адаптер вместе со стандартным прямым кабелем RS-232.

Варианты программного обеспечения:

· CX-Programmer (версии 3.0–9.x): Полностью поддерживает C200H. Более новые версии CX-Programmer (9.5 и выше) работают на Windows 10/11, но требуют режима устаревшего драйвера. Установите модель ПЛК на "C200H", а тип сети на "SYSMAC WAY" или "Toolbus".

· SYSWIN (старая версия программного обеспечения Omron): работает, но ограничена очень старыми версиями Windows. Не рекомендуется.

· SYSMAC-CPT: Охватывает программирование на C200H, но устарел. Используйте только при наличии лицензии.

· Загрузка программного обеспечения: CX-Programmer по-прежнему продается компанией Omron в составе пакета интегрированных инструментов FA. Бесплатной версии не существует. Некоторые сторонние сайты предлагают «пробные» версии — зачастую это вредоносное ПО. Приобретайте лицензионное программное обеспечение или сотрудничайте с дистрибьютором, предоставляющим пакет лицензий.

Настройки связи: 9600 бод, 7 бит данных, четная четность, 2 стоповых бита (7, E, 2) — это протокол C200H SYSMAC WAY по умолчанию. В большинстве случаев CX-Programmer автоматически определяет эти настройки.

3. Общая справочная информация по модулям: ID217, OD217 и другие модули ввода-вывода.

Несмотря на снятие с производства C200H, многие модули ввода-вывода по-прежнему доступны через каналы сбыта избыточного оборудования. Наиболее востребованные модули:

Модуль | Тип | Описание

C200H-ID217 | 16-контактный вход постоянного тока | Источник/приемник 24 В постоянного тока, 8 мА на точку, съемная клеммная колодка

C200H-OD217 | 16-точечный транзисторный выход | 24 В постоянного тока, 0,5 А на точку, защита от короткого замыкания

C200H-OC225 | 16-точечный релейный выход | 2 А на точку, изолированные общие контакты, сменные реле

C200H-AD003 | Аналоговый входной модуль | 4 канала, 1–5 В / 4–20 мА, 12-битное разрешение

C200H-DA004 | Модуль аналогового вывода | 4 канала, 1–5 В / 4–20 мА, 12-битное разрешение

C200H-CT021 | Высокоскоростной счетчик | 2 канала, 50 кГц, вход для энкодера

Наличие: Модули C200H-ID217 и C200H-OD217 пользуются наибольшим спросом, поскольку стойки ввода-вывода постоянного тока подвергаются наибольшей электрической нагрузке в полевых условиях. Мы регулярно пополняем запасы обоих типов модулей. Модули релейного вывода (OC225) также популярны в старых конвейерных и упаковочных линиях, которые не требуют высокоскоростного переключения.

Что проверить перед покупкой бывших в употреблении модулей:

· Проверьте контакты разъема объединительной платы на наличие изгибов или коррозии.

· Проверьте работу светодиодных индикаторов, подключив к входам источник постоянного тока 24 В.

· Для аналоговых модулей запросите отчет о калибровке или значения параметров испытаний.

4. Путь миграции: C200H → Серия CJ – что следует учитывать

В конечном итоге, при любой установке C200H наступает момент, когда модуль выходит из строя, стоимость запасных частей превышает стоимость нового ПЛК, или предприятие теряет квалифицированного программиста. Естественным путем модернизации является серия Omron CJ (CJ1, CJ2 или более новые серии NJ/NX для управления движением).

Почему именно серия CJ?

· Та же среда программирования (CX-Programmer) — вашим инженерам не потребуется переобучение.

· Значительно более быстрое время сканирования (0,04 мкс на базовую инструкцию против 0,15 мкс на C200H).

· Компактные размеры — до 70% меньше, чем у стойки C200H.

· Текущий объем производства, полная гарантия и глобальная поддержка.

Совместимость проводки — горькая правда:

Модули ввода-вывода серий C200H и CJ используют разные архитектуры объединительных плат и разъемы. Нельзя просто вынуть модуль C200H-ID217 из старой стойки и подключить его к базовой станции серии CJ. Необходимо переподключить или адаптировать проводку.

Практические шаги по миграции:

9. Проведите инвентаризацию вашей стойки: задокументируйте каждый модуль, положение слота и назначение клемм. Создайте схему подключения проводов.

10. Выбирайте процессор серии CJ в зависимости от количества операций ввода-вывода и размера программы. Процессор CJ2M-CPU31 подходит для большинства средних по размеру замен C200H. Для более крупных инсталляций процессор CJ2H-CPU64 обеспечивает 160 000 шагов и поддержку Ethernet/IP.

11. Выберите модули ввода/вывода: В серии CJ используются модули CJ1W-* (например, CJ1W-ID211 заменяет по функциональности C200H-ID217; CJ1W-OD211 заменяет OD217). Они обладают теми же электрическими характеристиками, но в меньшем форм-факторе.

12. Перепишите программу — не пытайтесь выполнить прямое преобразование. Набор инструкций серии CJ является расширенным набором инструкций C200H, но адресация отличается (карты памяти ввода-вывода полностью перестроены). Инструмент "Convert PLC" из CX-Programmer — это отправная точка, но обязательна ручная проверка.

13. Переделка панели: В серии CJ используется 32- или 64-точечная система клеммных блоков, а не индивидуальная проводка модулей, как в C200H. Необходимо предусмотреть место для новой клеммной рейки и кабельного канала.

14. Ввод в эксплуатацию в автономном режиме: перед выводом старого самолета C200H из эксплуатации протестируйте новую программу на процессоре серии CJ в режиме симулятора.

Разбивка затрат на миграцию (типичная система с 64 входами/выходами):

Товар | Ориентировочная стоимость

CJ2M-CPU31 + блок питания + 4-слотовая база | 650–900 долларов США

Модули ввода/вывода CJ1W (эквивалентные существующим модулям ввода/вывода C200H) | 100–250 долларов США за модуль

Монтаж электропроводки (собственными силами, 16–24 часа) | 800–1800 долларов США

Программирование и ввод в эксплуатацию | 500–2000 долларов США

Общая ориентировочная стоимость | 2050–4950 долларов США

Сравните это со стоимостью выхода из строя одного устройства C200H-OD217 во время незапланированного простоя, и станет ясно, что переход на новую систему часто оправдывает себя в течение одного производственного цикла.

5. Цены и наличие: Где найти C200H в наличии прямо сейчас

Запчасти для C200H больше не производятся, поэтому рынок состоит исключительно из запчастей и из излишков. Вот чего вы можете ожидать:

· C200H-CPU01/03: 150–300 долларов США (б/у, проверено)

· Аккумулятор C200H-BAT09: 25–45 долларов США (новый, из старых запасов)

· C200H-ID217: 60–120 долларов США (б/у, проверено)

· C200H-OD217: 70–150 долларов (б/у, проверено)

· C200H-OC225: 50–100 долларов (б/у, проверено)

· C200H-AD003: 100–200 долларов США (б/у, требуется калибровка)

· C200H-RM001 (удаленный мастер ввода/вывода): 80–180 долларов США

На сайте tztechio.com мы предлагаем тщательно отобранный ассортимент модулей C200H, прошедших стендовые испытания перед размещением на сайте. Мы также поставляем системы серии CJ по конкурентоспособным ценам для тех, кто готов перейти на новые системы. Актуальное наличие смотрите в разделе ПЛК и в разделе Omron.

Полезный совет: если вы покупаете запасные части для C200H, чтобы обеспечить бесперебойную работу линии еще на 2-3 года, приобретите как минимум один запасной блок питания (C200H-PS201 или PS221) на каждую стойку. Конденсаторы блоков питания изнашиваются и выходят из строя чаще, чем платы ЦП.

6. Часто задаваемые вопросы – реальные вопросы от покупателей

В: Можно ли использовать стандартную литиевую батарею CR17345 вместо C200H-BAT09?

A: Размер элемента питания тот же (CR17345), но C200H-BAT09 включает в себя предварительно прикрепленный разъем с корпусом, соответствующим полярности, и схему стабилизатора напряжения. Использование элемента питания без стабилизатора может повредить плату процессора. Используйте оригинальную деталь.

В: Работает ли CX-Programmer на Windows 10 с устройством C200H?

A: Да, CX-Programmer версии 9.5 и более поздних версий работает на Windows 10/11 64-бит. Необходимо установить устаревшие драйверы USB/последовательного порта в режиме совместимости. Если используется адаптер USB-to-RS232, установите драйвер адаптера перед подключением ПЛК.

В: Выходы моего модуля C200H-OD217 постоянно включены. Неисправен сам модуль или процессор?

A: Сначала проверьте, находится ли выходная нагрузка в пределах допустимого значения 0,5 А на точку. Перегрузка приводит к выходу из строя выходного транзистора, закороченного накоротко. Переставьте модуль в другой слот; если проблема сохраняется, замените модуль. Если проблема остается на том же адресе слота, проверьте таблицу выходных данных ЦП.

В: Какой кабель мне нужен для процессора C200H с 8-контактным круглым разъемом?

A: Вам потребуется адаптер CQM1-CIF02 для подключения периферийных устройств к RS232, а также стандартный последовательный кабель DB9. В качестве альтернативы, USB-адаптер CS1W-CIF31 (с 8-контактным круглым разъемом) подходит для более новых ПК, у которых отсутствуют последовательные порты.

В: Оказывает ли компания Omron по-прежнему техническую поддержку модели C200H?

A: Компания Omron больше не предоставляет телефонную или электронную поддержку для серии C200H. Лучшими источниками информации для вас являются технические специалисты дистрибьюторов, форумы по автоматизации (PLCTalk.net, MrPLC.com) и наша линия поддержки на tztechio.com для вопросов, касающихся конкретных модулей.

В: Можно ли использовать модули серий C200H и CJ на одной объединительной плате?

A: Нет. Архитектура объединительной шины совершенно другая. Для миграции требуется замена всей стойки. Однако во время поэтапной миграции вы можете продолжать использовать C200H параллельно с новой стойкой серии CJ, используя последовательное или Ethernet-соединение в той же панели управления.

------------------------------------------------------------------------------------------------------------------
