Коммуникационные процессоры Siemens S7-300: CP 342-5, CP 343-1 и CP 343-1 Lean

Коммуникационный процессор занимает физический слот в стойке S7-300, но не выполняет никакой управляющей работы. Его единственная функция — передача данных между ЦП и сетью. Понимание этого разделения — первый шаг к диагностике причин, по которым коммуникационный процессор не может установить соединение.

Система SIMATIC S7-300 разработана на основе модульного принципа. На одной из направляющих размещаются блок питания, центральный процессор и набор сигнальных модулей. Центральный процессор отвечает за пользовательскую программу, образ процесса и работу объединительной шины, которая связывает всю стойку воедино. Все остальные модули подчиняются центральному процессору.

Коммуникационный процессор является исключением из этого правила в одном конкретном отношении. Он не выполняет оценку пользовательской программы и не считывает входные данные и не управляет выходными сигналами в обычном смысле. Вместо этого он имеет независимый интерфейс к внешней сети, собственное программное обеспечение, собственную память и собственное управление соединениями. ЦП рассматривает коммуникационный процессор как партнерский модуль, который обменивается блоками данных и словами состояния через объединительную плату.

Эта архитектурная граница определяет практически все, что инженеру по техническому обслуживанию необходимо знать об этих модулях. Ограничения на количество подключений — это ограничения CP, а не ограничения на количество процессоров. Поведение светодиодов — это поведение CP. Версия прошивки — это свойство CP. Когда связь прерывается во время работы системы управления, неисправность почти всегда находится на стороне CP.

Что делает коммуникационный процессор в стойке S7-300?

CP (Computer-Push) участвует в работе шины одновременно с двух сторон. С задней стороны он взаимодействует с ЦП по объединительной шине, запрашивая и возвращая данные через определенный интерфейс блоков данных, назначения параметров и диагностических записей. С передней стороны он управляет одним или несколькими физическими портами, подключенными к внешней сети, будь то PROFIBUS DP, промышленный Ethernet или проприетарный последовательный канал связи в более старых семействах.

Такая конструкция позволяет блоку управления (CP) выйти из строя без остановки технологического процесса. Если блок управления теряет связь с сетью, центральный процессор (CPU) продолжает выполнять свою программу и управлять машиной. Прекращается только обмен данными по поврежденному каналу. Это конструктивная особенность, и именно поэтому сбои связи могут оставаться незамеченными до тех пор, пока оператор не сообщит о потере данных в системе управления.

Обмен данными между ЦП и КП не происходит мгновенно. Это определенный цикл запросов и подтверждений, регулируемый сканированием объединительной платы и состоянием соединения на стороне сети. Если супервизор считывает значение слишком рано после изменения, это значение может все еще отражать предыдущий обмен. Понимание модели обмена предотвращает неправильную диагностику того, что на самом деле является артефактом синхронизации, а не ошибкой.

Каждый контроллер связи (CP) имеет набор параметров, который генерируется и загружается инструментом настройки оборудования. Этот набор параметров определяет адреса, конечные точки подключения, параметры протокола и поведение диагностики. Контроллер связи без действительного набора параметров не будет подключен к сети, даже если его светодиоды показывают наличие питания. Таким образом, настройка является частью оборудования, а не дополнительным уровнем над ним.

Блок управления также имеет собственное программное обеспечение, которое отделено от операционной системы центрального процессора. Версия программного обеспечения определяет, какие функции доступны. Один и тот же номер заказа может поставляться с разным программным обеспечением в разные годы, и заменяющий блок управления с правильным номером заказа, но другой версией программного обеспечения, может вести себя иначе, чем заменяемое им устройство.

Практическим следствием всего этого является последовательность диагностики, которая следует границам. Сначала необходимо установить, обмениваются ли данными ЦП и ЦП через объединительную плату. Затем необходимо установить, имеет ли ЦП действительный сетевой интерфейс. Затем необходимо установить, отвечает ли сетевой партнер. Только после того, как эти три уровня будут определены, имеет смысл исследовать прикладную программу.

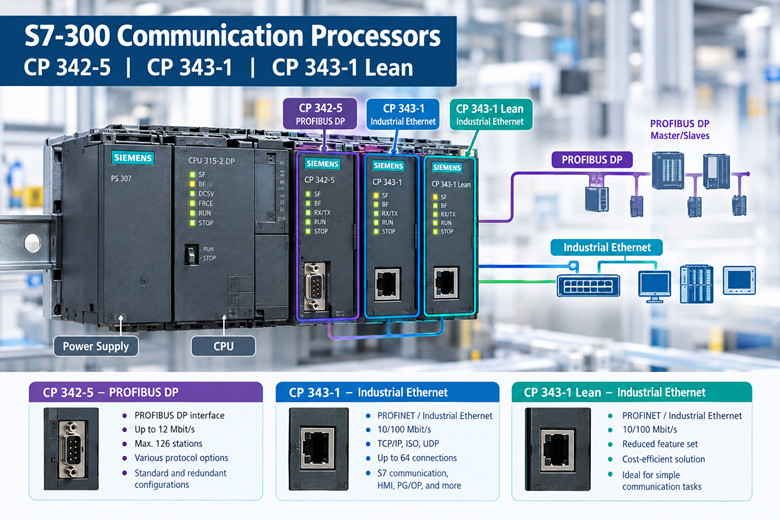

В числе семейств CP, с которыми вы познакомитесь: PROFIBUS, промышленный Ethernet и интегрированный порт.

Коммуникационные процессоры для S7-300 делятся на три основные категории, и категория определяет, какую сеть обслуживает данный модуль.

Первая категория — это коммуникационные процессоры PROFIBUS DP, представленные моделью CP 342-5. Это семейство предоставляет процессору интерфейс PROFIBUS DP, работающий независимо от собственного встроенного порта DP. Он может выступать в качестве ведущего или ведомого DP-интерфейса и используется, когда стойке требуется вторая линия PROFIBUS, более плотный сегмент DP или DP-интерфейс, изолированный от собственного порта процессора по диагностическим или архитектурным соображениям.

Вторая категория — это промышленные Ethernet-процессоры, представленные моделями CP 343-1 и CP 343-1 Lean. Эти модули подключают стойку к сетям Ethernet и поддерживают широкий спектр протоколов, от классической связи S7 через транспортные протоколы ISO и TCP/IP до ролей PROFINET IO. Именно это семейство доминирует на современном рынке замены, поскольку Ethernet — это сеть, которую в настоящее время использует большинство систем управления, хранения данных и инженерных систем.

Третья категория — это интегрированный порт, который вообще не является отдельным модулем. Многие процессоры S7-300 поставляются с встроенным портом PROFIBUS DP, встроенным портом PROFINET или обоими, в зависимости от типа процессора. Интегрированный порт не является контроллером, это функция процессора. Он использует ресурсы процессора и отображается в конфигурации оборудования как часть процессора, а не как отдельный слот.

Различие важно для подсчета и локализации неисправностей. Стойка со встроенным портом Ethernet и одним модулем CP 343-1 имеет два независимых интерфейса Ethernet, и отказ одного не обязательно повлияет на другой. Стойка, использующая только встроенный порт, не имеет слота CP для проверки при сбое сети, и диагностический путь перемещается внутрь центрального процессора.

Это также имеет значение для совместимости с поставщиками и для возраста конструкции. Семейство CP 343-1 — это модули, которые выбирались, когда предприятию требовалось подключение по Ethernet в стойке, процессор которой не имел встроенного Ethernet-порта, или когда встроенный порт уже был занят для другой функции. Многие устаревшие системы были построены именно на этой основе, и именно такие стойки сейчас являются основным источником закупок запасных частей.

Четвертая категория, процессоры последовательной связи, существовала в более ранней линейке S7-300, с порядковыми номерами в диапазонах 6GK7 342-5, 6ES7 340 и 6ES7 341 в зависимости от функции. Процессоры последовательной связи выходят за рамки данной статьи, но инженер по техническому обслуживанию, проводящий инвентаризацию стойки, должен понимать, что не каждый процессор в устаревшей системе является сетевым модулем. Порядковый номер на этикетке решает вопрос быстрее, чем любые предположения о передней панели.

Во всех категориях принцип работы остается неизменным. Модуль имеет сетевой интерфейс, процессор — программу, а объединительная плата передает данные между ними. Этот принцип сохраняется независимо от того, является ли внешней средой экранированная двухпроводная шина, витая пара Ethernet-кабеля или оптоволоконный сегмент за преобразователем.

CP 343-1 и CP 343-1 Бережливое производство: чтение номера заказа и разделения функций

Модель CP 343-1 в рассматриваемой здесь версии имеет порядковый номер 6GK7343-1EX30-0XE0. Этот код состоит из префикса семейства, варианта цифры, поля версии и поля доставки, и каждое поле стоит внимательно изучить перед принятием решения о покупке или замене.

Используемый в данной статье модуль подключает SIMATIC S7-300 к промышленному Ethernet через ISO и TCP/IP. Модуль включает в себя встроенный двухпортовый коммутатор на базе коммуникационного чипа ERTEC 200 и предоставляет два порта RJ45 со скоростью 10/100 Мбит/с. В зависимости от настроек конфигурации он может функционировать как контроллер ввода-вывода PROFINET или как устройство ввода-вывода PROFINET.

Его коммуникационный набор функций включает в себя связь по протоколу S7, услуги выборки и записи, отправку и прием данных по RFC1006, многоадресную рассылку, DHCP и синхронизацию времени по NTP. На практике эта комбинация поддерживает сбор данных для диспетчерского управления, инженерный доступ, синхронизацию времени на предприятии и одноранговую связь между контроллерами — и все это через один модуль.

Компания Siemens указывает в качестве планового ограничения для этого семейства процессоров до восьми коммуникационных или функциональных модулей на один ЦП и заявляет, что точное число зависит от типа ЦП. Ограничение является свойством ЦП, выраженным в количестве модулей, поэтому ЦП с большим коммуникационным бюджетом может поддерживать больше коммуникационных модулей, чем компактный ЦП с меньшим бюджетом. Число, относящееся к конкретной стойке, следует определять по ЦП этой стойки, а не только на основании технических характеристик коммуникационных модулей.

Модуль CP 343-1 Lean имеет артикул 6GK7343-1CX10-0XE0. Маркировка Lean указывает на уменьшенный набор функций при более низкой стоимости, причем это уменьшение сосредоточено в протоколе и профиле подключения, а не в физическом интерфейсе. Модуль Lean по-прежнему имеет два порта RJ45 со скоростью 10/100 Мбит/с, поэтому кабельная разводка и топология коммутатора в шкафу такие же, как и у полной версии CP 343-1.

Функциональная структура Lean имеет свои особенности. Она поддерживает TCP/IP и UDP, отправку и прием данных по RFC1006, службы выборки и записи, а также связь S7 в серверном режиме. Она может выступать в качестве устройства PROFINET IO. Однако она не обладает возможностями контроллера PROFINET IO, присущими полному модулю, и не включает в себя функции многоадресной рассылки, DHCP и NTP, которые есть в полном модуле.

Количество соединений различается, что имеет решающее значение для проектирования. CP 343-1 Lean поддерживает максимум восемь соединений SEND/RECEIVE и максимум четыре соединения S7, с возможностью активации до двенадцати соединений в многопротокольном режиме. Полная версия CP 343-1 не имеет таких же ограниченных возможностей, поскольку предназначена для стоек, требующих более широкого одновременного подключения.

В представленном виде, а не в виде таблицы, разделение выглядит следующим образом. Полный CP 343-1: ISO и TCP/IP, контроллер ввода-вывода PROFINET или устройство ввода-вывода, встроенный двухпортовый коммутатор, связь S7, выборка/запись, отправка/прием RFC1006, многоадресная рассылка, DHCP, NTP. Упрощенный CP 343-1: TCP/IP и UDP, отправка/прием RFC1006, выборка/запись, связь S7 в качестве сервера, только устройство ввода-вывода PROFINET, два порта RJ45, восемь соединений SEND/RECEIVE, четыре соединения S7, двенадцать активных соединений в многопротокольном режиме.

Правило выбора напрямую вытекает из этих списков. Если стойка должна управлять устройствами ввода-вывода PROFINET, требуется полный модуль CP 343-1. Если стойка должна быть только устройством ввода-вывода на контроллере PROFINET другого пользователя или ей требуется только обмен данными для управления и доступ для инженеров, достаточно модуля Lean, и его цена была установлена ​​с учетом этого.

Оба модуля на страницах продукции Siemens для указанных здесь артикулов находятся в статусе «снят с производства» или «запасная часть». Этот статус не означает, что модули перестали работать, и не означает прекращение поддержки существующих установок. Это означает, что поставки новых партий зависят от наличия запасных частей, а не от текущего серийного производства.

Знание номеров заказов — это самый полезный навык при выборе любого из этих модулей. Префикс 6GK7343 обозначает семейство процессоров Ethernet. Следующие цифры различают вариант и версию, а последний блок определяет форму поставки. Два модуля, которые выглядят одинаково на передней панели, могут иметь разные номера заказов, разные уровни встроенного программного обеспечения и разные наборы функций. Решающее значение имеет маркировка на модуле, а не его внешний вид.

Если точный код модуля не совпадает ни с одним из кодов, указанных в этой статье, правильным действием будет считать полный номер заказа с этикетки модуля и выполнить поиск по этой строке. Компания Siemens выпустила несколько версий на протяжении всего периода производства семейства модулей, и поле версии чаще всего упускается из виду.

CP 342-5 и путь PROFIBUS DP

CP 342-5 — это коммуникационный процессор PROFIBUS DP для S7-300. Его порядковый номер начинается с 6GK7342, и точный код необходимо считать с этикетки модуля, поскольку за время производства данного типа устройств существовало несколько версий.

Его задача — обеспечить стойку интерфейсом PROFIBUS DP, работающим вне ЦП. Фраза «вне ЦП» здесь ключевая. CP обрабатывает протокол DP в собственном процессоре, используя собственную память, и обменивается полученными данными с ЦП через объединительную плату. Время сканирования ЦП не тратится на обработку телеграмм DP.

Устройство CP 342-5 может быть сконфигурировано как ведущее (DP master) или ведомое (DP slave) устройство. В качестве ведущего устройства оно опрашивает назначенные ему ведомые устройства DP и поддерживает входные и выходные образы, которые считывает и записывает центральный процессор. В качестве ведомого устройства оно отвечает на опрос внешнего ведущего устройства DP, передавая данные стойки в сеть, которую оно не контролирует.

Роль ведущего устройства чаще всего встречается при модернизации и расширении. В процессе строительства добавляется новый сегмент DP или разделяется существующий сегмент для сокращения длины кабелей и снижения риска повреждений, а CP 342-5 выполняет роль второго ведущего устройства, не затрагивая встроенный порт ЦП или его программу.

Роль ведомого устройства возникает в тех случаях, когда устаревшая стойка S7-300 должна передавать данные более новому контроллеру, или когда одна стойка S7-300 должна выступать в качестве подчиненной станции по отношению к другой. В конфигурации ведомого устройства контроллер конфигурации работает как распределенная станция ввода-вывода, и стойка взаимодействует с внешним ведущим устройством аналогично станции ET 200.

Поскольку работа с DP выполняется вне ЦП, CP 342-5 также изолирует неисправности DP от управляющей программы. Повреждение сегмента DP, потеря ведомого устройства или короткое замыкание шины влияют на CP и затронутый сегмент, в то время как ЦП продолжает управлять всем остальным, что находится в стойке. Диагностические записи о неисправности хранятся в CP и считываются с помощью инструмента конфигурации оборудования.

Сегмент DP, обслуживаемый CP 342-5, ограничен стандартными правилами PROFIBUS. Длина сегмента зависит от скорости передачи, типа кабеля, количества ретрансляторов и нагрузки шины. Эти правила применяются к сегменту, управляемому CP, точно так же, как и к сегменту, управляемому ЦП, поскольку CP является соответствующим ведущим или ведомым устройством DP с тем же поведением на физическом уровне.

Для поиска подходящего модуля практические инструкции такие же, как и для семейства Ethernet. Считайте полный номер заказа с этикетки модуля и рассматривайте всю строку как идентификатор детали. Версии CP 342-5 различаются по прошивке и набору поддерживаемых функций, поэтому замена должна соответствовать требованиям установленной версии, а также ее функциям. Покупателям, эксплуатирующим устаревшую стойку S7-300, следует регистрировать полную строку во время инвентаризации, пока модуль еще читаем в стойке, а не в момент отказа, когда линия связи остановлена.

Сколько модулей и соединений может фактически поддерживать процессор

Пропускная способность стойки регулируется двумя отдельными ограничениями, и их путаница приводит к тому, что проекты не компилируются или соединения не открываются.

Первое ограничение — это количество коммуникационных и функциональных модулей, которые может принять процессор. Siemens заявляет о планируемом количестве до восьми таких модулей на один процессор семейства CP 343-1 и указывает, что точное число зависит от типа процессора. Это ограничение аппаратной конфигурации. Превышение этого значения приведет к отклонению назначения инструментом настройки.

Второе ограничение — количество одновременных подключений, которые может поддерживать один CP. Это ограничение модуля, хранящееся в собственной прошивке и памяти CP. Для CP 343-1 Lean заявленные максимальные значения составляют восемь подключений SEND/RECEIVE, четыре подключения S7 и до двенадцати активных подключений в многопротокольном режиме. Полная версия CP 343-1 не имеет таких уменьшенных ограничений, что и является целью покупки полной версии.

Таким образом, общая пропускная способность стойки по передаче данных — это не одно число. Она зависит от типа процессора, количества поддерживаемых им модулей CP и установленных вариантов модулей CP. Две стойки, установленные на одной и той же направляющей с одинаковым количеством слотов, могут поддерживать совершенно разное количество соединений в зависимости от этих трех переменных.

Количество соединений определяется ролями, а не количеством кабелей. Отдельная система управления, открывающая соединения S7 для сбора данных, потребляет соединения S7. Контроллеры-партнеры, открывающие настроенную связь S7, потребляют соединения S7. Службы отправки и приема данных по RFC1006 потребляют соединения SEND/RECEIVE. Многопротокольная работа может увеличить общее количество активных соединений, при этом ограничения для каждого протокола остаются в силе.

Практическая проверка заключается в инвентаризации и арифметических вычислениях. Перечислите все системы, которые открывают соединение с стойкой, классифицируйте каждую по протоколу и сложите требования с заявленными максимальными значениями установленного CP. Если сумма превышает максимальное значение, стойка не имеет неисправности, у нее есть проектный предел, и решениями являются другой вариант CP, дополнительный CP или перераспределение соединений по доступным интерфейсам.

Встроенный порт меняет порядок действий. Если процессор имеет встроенный порт Ethernet или PROFINET, этот порт обеспечивает собственную пропускную способность независимо от любого модуля CP. Стойка со встроенным портом и модулем CP 343-1 Lean может удовлетворить всю необходимую пропускную способность, даже если кажется, что места для модулей Lean мало, поскольку встроенный порт принимает на себя часть нагрузки.

Знание того, какой интерфейс обеспечивает какое соединение, позволяет модифицировать стойку без перепроектирования. При добавлении нового устройства хранения данных или нового узла управления первый вопрос заключается в том, к какому интерфейсу оно будет подключаться, а второй — в том, имеет ли этот интерфейс запас по сравнению с заявленным максимальным значением.

Ограничение на количество модулей — это более сложная проблема, поскольку добавление модуля связи занимает слот. Если процессор поддерживает ограниченное количество коммуникационных модулей, и эти слоты уже заняты, добавление модуля связи в качестве решения недоступно, и приходится использовать процессор большей мощности или объединять соединения на существующих модулях.

Считывание показаний светодиодов, когда контроллер не подключается к сети.

Диагностика светодиодов на панели управления основана на той же многоуровневой логике, что и архитектура. На передней панели отображается состояние модуля, состояние интерфейса объединительной платы и состояние сетевого интерфейса, и считывание этих данных в указанном порядке позволяет сузить круг поиска неисправности до уровня, предшествующего открытию какого-либо программного обеспечения.

Индикаторы питания и работы показывают, что модуль работоспособен. Модуль, у которого вообще не подсвечивается индикатор, имеет проблемы с питанием или установкой, что является проблемой шкафа, а не сети. Первыми физическими проверками являются правильная установка модуля на направляющей, правильность подключения разъема объединительной платы и наличие необходимого напряжения питания от блока питания стойки для ряда модулей.

Индикатор неисправности шины, если он присутствует, сообщает о состоянии связи с процессором через объединительную плату. Горящий индикатор неисправности при отсутствии сетевой активности указывает на проблему с конфигурацией или на сторону процессора, а не на кабель. Наиболее распространенные причины: конфигурация, которая была создана, но не загружена, конфигурация, не соответствующая физическому расположению слотов, или конфликт адресов внутри стойки.

Сетевые индикаторы отображают состояние внешнего интерфейса. В семействе CP 343-1 они связаны с двумя портами RJ45, а также с состоянием соединения и активностью. Порт без соединения означает отсутствие электрического контакта с партнером, что указывает на проблему с кабелем или коммутатором. Порт с соединением, но без активности, имеет активное физическое соединение, но без трафика, что переводит расследование на уровень адресации, конфигурации протокола или проблем с соседним устройством.

Буфер диагностики и записи диагностики модуля содержат более подробную информацию, чем светодиодная панель. Инструмент настройки оборудования считывает эти записи и сообщает о конкретных неисправностях, включая ошибки конфигурации, сбои подключения и аппаратные неисправности. Когда светодиоды указывают на объединительную плату или на соединение, запись диагностики определяет конкретную причину.

Модуль CP, который часто не может установить соединение, имеет допустимую конфигурацию, не соответствующую действительности. Назначение параметров может указывать на измененный адрес удаленного узла, на опцию протокола, которую удаленный узел не поддерживает, или на тип соединения, превышающий допустимые значения модуля. Светодиоды будут показывать состояние соединения и могут показывать активность, в то время как само соединение не устанавливается, поскольку ошибка заключается в назначении параметров, а не в проводном соединении.

Несоответствие прошивки и набора функций — это отдельный класс неисправностей, которые не отображаются светодиодами. Если была настроена функция, которую не поддерживает установленная прошивка, модуль может отклонить конфигурацию или не установить соединение. Считывание версии прошивки с модуля и сравнение её с настроенным набором функций устраняет этот класс неисправностей.

Замена — это последний, а не первый этап. Наиболее эффективная последовательность действий, позволяющая сэкономить время, — это физическая замена, затем замена объединительной платы, затем сети, затем конфигурации, затем прошивки, и только потом аппаратной части. У значительной части возвращенных как неисправные устройств обнаруживается проблема с конфигурацией или кабельной сетью после последовательной проверки всех уровней.

Почему эти модули теперь находятся в статусе запасных частей?

Производство S7-300 было объявлено прекращенным 1 октября 2025 года на этапе PM410. Этап прекращения производства и продаж, PM490, запланирован на 1 октября 2033 года. Siemens заявляет, что семейства S7-300 и ET 200M будут доступны в качестве запасных частей до 2033 года.

Эта временная шкала относит модули CP 342-5, CP 343-1 и CP 343-1 Lean к категории запасных частей на длительный период, а не к категории полностью снятых с производства. Статус запасной части означает, что модули остаются доступными через канал поставок запасных частей поставщика в течение определенного периода, даже если серийное производство прекращено и данный тип снят с активного каталога.

Для предприятия, использующего стойки S7-300, практическое значение этого статуса заключается в изменении характера поставок, а не в изменении функциональности. Существующие модули продолжают работать и получать техническую поддержку в виде ремонта и замены в течение указанного периода. Новые запасы поступают через каналы поставок запасных частей, с учетом сроков поставки и ценовой политики, характерных для этих каналов.

Дата объявления — 1 октября 2025 года — имеет второе важное значение для планирования. Консультанты и интеграторы, которые указывали S7-300 в новых проектах, перешли на существующие платформы, а это значит, что установленная база стоек S7-300 теперь представляет собой фиксированную и постепенно сокращающуюся группу. Спрос на запасные части возникает именно из этой группы, и модули, обеспечивающие ее работу, все чаще закупаются у специализированных поставщиков, а не только через первоначальный канал сбыта.

2033 год определяет горизонт планирования. Предприятие, которое планирует эксплуатировать стойки S7-300 после этой даты, должно рассматривать промежуточные годы как период, в течение которого можно либо запастись достаточным количеством запасных частей, либо спланировать переход на новые стойки. Эти две стратегии не являются взаимоисключающими, и многие предприятия используют обе одновременно, запасаясь критически важными модулями и планируя замену стоек, производственные процессы на которых обходятся дороже всего.

Критичность контрольной точки (КТ) для конкретного оборудования определяет необходимое количество запасных частей. Стойка, КТ которой содержит только управляющие данные, может выдерживать отказ КТ в течение нескольких часов или дней. Стойка, КТ которой содержит данные блокировки для другого контроллера, может не выдерживать его в течение нескольких минут. Правильное количество запасных частей определяется последствиями для технологического процесса, а не правилом равномерного складирования.

Поставки этих модулей также включают рынок восстановленных и избыточных товаров, что важно, поскольку период до 2033 года длительный, а установленная база ограничена. Чистый, протестированный модуль от надежного поставщика выполняет те же функции, что и новый, при условии совпадения номера заказа и прошивки. Запасные части для автоматизации Siemens Обращение к специалисту может помочь устранить проблему в период между поломкой и следующим плановым отключением.

Риск, которого следует избегать, — это несоответствие, обнаруженное в момент отказа. Модуль, приобретенный без подтверждения точного номера заказа и прошивки, может поступить с набором функций, не соответствующим конфигурации в программе ПЛК. Цена этого несоответствия — второй период простоя, чего и пытались избежать, приобретая запасной модуль.

Что нужно записать перед покупкой замены

Наиболее ценной записью является полный номер заказа, считанный с этикетки модуля. Для семейства Ethernet он начинается с 6GK7343; для CP 342-5 — с 6GK7342. Полная строка, включая блок поставки, является идентификатором компонента. Все, что не соответствует полной строке, — это предположение.

Вторая запись — это версия микропрограммы, считываемая из модуля с помощью инструмента настройки оборудования. Микропрограмма определяет набор функций, и замена на микропрограмму другой версии может соответствовать или не соответствовать требованиям конфигурации. Если понижение версии невозможно, минимальный уровень микропрограммы становится ограничением при покупке.

Третий документ содержит информацию о физическом положении слота и компоновке стойки. Положение слота является частью аппаратной конфигурации, и заменяемый слот должен занимать то же самое место, чтобы загруженная конфигурация продолжала соответствовать физической стойке. Фотография стойки с видимыми номерами слотов занимает минуту и ​​предотвращает ряд ошибок конфигурации, которые трудно устранить в условиях ограниченного времени.

Четвертый пункт — это топология сети, подключенной к модулю, включая использование портов на двухпортовом модуле CP. Модуль CP 343-1 или CP 343-1 Lean имеет два порта RJ45, и то, какой порт к какому сегменту подключен, является частью идентификатора установки. Запись этой схемы позволяет правильно подключить заменяющий модуль без повторного определения топологии во время отключения.

Пятый документ — это перечень подключений, классифицированный по протоколу и проверенный на соответствие предельным значениям модуля. Этот документ не требуется для заказа замены, но необходим для подтверждения того, что заменяемое соединение сможет выдержать существующую нагрузку. Если нагрузка приближается к предельному значению, решение о замене и решение о мощности должны приниматься одновременно.

Шестой параметр — это тип процессора в стойке, поскольку ограничение на количество модулей является свойством процессора. Предприятие, стандартизирующее использование запасного процессора для нескольких стоек, должно убедиться, что выбранный модуль подходит для каждого типа процессора среди них.

Практика учета запасов имеет такое же значение, как и отдельные записи. Предприятие, которое регистрирует эти шесть позиций для каждой контрольной точки, пока стеллажи исправны, имеет программу обеспечения запас
