Телефон зазвонил в 2:37 утра. Я понял, что это подставное лицо, ещё до того, как поднял трубку. Никто не звонит в 2:37 утра, чтобы поговорить о погоде.

«Это Карим. Молочный цех. Линия миксера номер три остановилась в 2:10. Индикатор процессора погас».

Карим руководит техническим обслуживанием на молочной ферме, которая разливает йогурт в стаканчики для половины штатов Персидского залива. За шесть месяцев до этого звонка я был в его электрощитовой. Я вспомнил шкаф: Siemens SIMATIC S5-115U, ряд коричневых и бежевых модулей, блок зеленых светодиодов и небольшой держатель батареи, прикрепленный к плате ЦП. Эта машина была доставлена ​​в 1988 году. Она разливала йогурт в стаканчики еще до рождения Карима.

"Ты поменял батарейку, Карим?"

Тишина. Затем: "Какая батарейка?"

Именно так начинается почти каждая аварийная ситуация с S5. Не с вышедшим из строя модулем. Не с коротким замыканием на выходе. А с разряженной батареей.

6ES5980-0AA11 — это литиевая батарейка на 3,6 вольта, размером примерно с батарейку типа D. Она поддерживает работу оперативной памяти процессора при отключении питания от сети. Когда она разряжается, оперативная память становится пустой, и процессор «просается», не имея возможности запускать программы. Компьютер останавливается, срабатывает сигнализация, и кто-то звонит кому-то вроде меня в 2:37 утра.

Кариму повезло. Его предшественник оставил резервную копию на диске и старый ноутбук с установленной программой STEP 5, поэтому мы запустили линию к 5:40. Срок отгрузки, назначенный на шесть часов, был соблюден с разницей в двадцать минут.

Не каждому предприятию так везёт. За тридцать лет работы с этими машинами я наблюдал одну и ту же картину на цементных заводах, линиях розлива, металлургических комбинатах и ​​водоочистных станциях на трёх континентах. Аккумулятор S5 отказывается выходить из строя, и те, кто поддерживает его работоспособность, совершают одну и ту же ошибку: они игнорируют аккумулятор до тех пор, пока он сам не заставит их это сделать.

Представьте себе, что это тот разговор, который я хотел бы провести с каждой ремонтной бригадой, у которой до сих пор есть S5: почему эта машина все еще там, что именно ломается, где найти запчасти для 6ES5 в 2026 году и когда начинать двигаться в сторону S7.

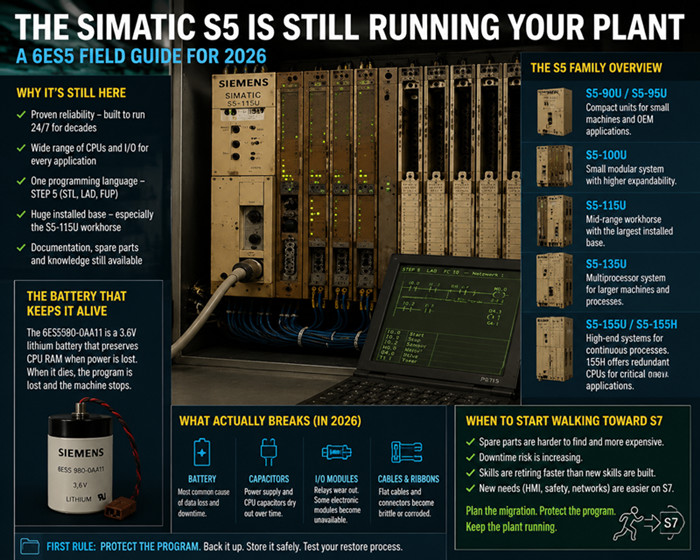

Почему дизайн 1979 года актуален и в 2026 году?

Компания Siemens представила SIMATIC S5 в 1979 году, заменив серию S3. Сначала появились ранние модели S5-110A и большая S5-150U, а затем семейство расширилось, охватив весь рынок. S5 был построен на основе одного языка программирования, STEP 5, и это решение во многом объясняет долгое существование семейства. Один язык, три способа его написания: список операторов (STL), лестничная диаграмма (LAD) и план функций (FUP). Одно семейство программаторов, от PG675 до серии PG7xx, а позже и STEP 5 на ПК. Освоив один S5, вы сможете работать с любым из них.

Ассортимент охватывал все потребности завода. Для небольших машин были разработаны компактные модели S5-90U и S5-95U. Для небольших модульных систем была выпущена модель S5-100U. Для среднего сегмента рынка, где расположено большинство заводов, была разработана модель S5-115U. Для крупных непрерывных технологических процессов были выпущены модели S5-135U и S5-155U, а резервная модель S5-155H использовалась в тех случаях, когда остановка была невозможна.

S5-115U стал настоящей рабочей лошадкой. Его процессоры, от небольшого 941 до 945 с вычислениями с плавающей запятой, размещались в стойке вместе с блоком питания, интерфейсными модулями и платами ввода-вывода, и на протяжении десятилетий они обеспечивали работу упаковочных линий, конвейеров, насосов, прессов и миксеров. Я вскрывал шкафы в Роттердаме, Каире, Хьюстоне и Дубае и находил внутри одинаковые коричневые модули. S5-115U — это самый распространенный ПЛК Siemens, когда-либо созданный для среднего ценового сегмента, и его установленная база практически не исчезла. Заводы не заменяли их, потому что они работали.

Они всё ещё работают. Такова неприятная правда 2026 года: десятки тысяч систем S5 работают в производстве прямо сейчас, большинство из них S5-115U, некоторые из них работают 24 часа в сутки, семь дней в неделю, в течение тридцати или сорока лет. Конструкция была избыточно прочной. Культура документирования была сильна. Оборудование вокруг неё, двигатели, редукторы и клапаны, старше большинства инженеров, которые их обслуживают. Никто не заменяет работающую линию, чтобы исправить проблему, которой у неё нет.

Генеалогическое древо, одним словом.

Если вы зайдёте на завод и увидите S5, то увидите вот что.

S5-90U и S5-95U — это компактные устройства, причём S5-95U имеет больший объём памяти и несколько встроенных функций. Они устанавливаются в упаковочные машины, этикетировочные машины и небольшие печатные станки. S5-100U — это небольшая модульная система, обеспечивающая большую расширяемость. S5-115U — это рабочая лошадка среднего класса с огромной базой установленных устройств, с которой вы будете сталкиваться в девяти случаях из десяти. S5-135U — это многопроцессорная система для более крупных машин, а S5-155U и S5-155H находятся на вершине линейки, работая на металлургических заводах, химических предприятиях и вспомогательных системах электростанций, причём версия H имеет резервные процессоры для приложений, которые не могут останавливаться.

Каждый из них владеет STEP 5. В этом и заключалась гениальность семьи. Один язык от самого маленького 90U до самого большого 155H. Специалист по техническому обслуживанию, освоивший STEP 5 в 1985 году, мог читать программы и в 2005 году, и этот же навык актуален и сегодня.

В 1991 году я учился на компьютере 115U. Старая бумажная фабрика, процессор 944 и программатор PG685 размером с чемодан. Старший электрик, человек по имени Берт, показал мне, как вытащить субмодуль EPROM из процессора, вставить его в программатор и прочитать программу. Он сказал мне то, что я никогда не забуду: «Программа стоит больше, чем сам компьютер. Берегите программу». Тридцать лет спустя это по-прежнему первое, что я проверяю на любом объекте S5. Есть ли у вас программа? Где она? На EPROM? На диске? На распечатке в ящике?

Что же на самом деле выходит из строя после десятилетий эксплуатации?

Аппаратная часть S5 отличается прочностью. Список поломок невелик и не менялся на протяжении тридцати лет. Все, что выходит из строя в S5, ломается в одном из четырех мест: батарея, блок питания, память или порты ввода-вывода.

Батарея, всегда батарея

Литиевая батарея 6ES5980-0AA11 является основной причиной простоев S5 в мире. Это расходный материал, как фильтр или подшипник, но никто не относится к нему как к таковому. Сама батарея стоит несколько долларов. Простой, вызванный исчезновением программы из оперативной памяти, обходится в тысячи долларов.

У меня есть правило, которое я говорю каждому клиенту: меняйте батарейку каждые два-три года, по графику, наклеив на дверцу шкафчика соответствующую наклейку. Купите две запасные и храните их в шкафчике. Батарейка — это не запасная часть, которую заказывают после поломки. Это запасная часть, которую устанавливают до поломки.

Первый признак — загорание индикатора батареи на передней панели процессора, но этот индикатор загорается только тогда, когда напряжение уже низкое. Проверьте его честно: измерьте напряжение на ячейке мультиметром, желательно под нагрузкой, и замените её, если показания ниже примерно 3,2 вольт. И никогда не меняйте батарею при выключенном питании, потому что именно в этот момент оперативная память всё забывает. Меняйте её при работающей системе или при включенном процессоре и безопасной загрузке программы в EPROM.

Если случится худшее и оперативная память окажется пустой, не всё потеряно. Если вы хранили программу на субмодуле EPROM, вы можете скопировать её обратно в оперативную память с помощью программатора. Если у вас была резервная копия на диске, вы можете её загрузить. Если же у вас была только распечатка, вам придётся перепечатывать её построчно, и я делал это дважды в жизни, и надеюсь, больше никогда не буду.

Блоки питания: 6ES5 951 и 6ES5 955

Вторая по распространенности неисправность — это блок питания. В S5-115U используются модули 6ES5 951-7LD21 для питания от сети переменного тока и 6ES5 955-7LD21 для питания от сети постоянного тока 24 В. Эти модули содержат множество электролитических конденсаторов, а конденсаторы изнашиваются независимо от того, работает машина или нет. Через двадцать пять лет напряжение на шине 5 В начинает проседать. ПЛК начинает вести себя странно: возникают ложные сбои, случайные остановки, выходной сигнал падает без видимой причины. А потом однажды модуль выходит из строя.

Я помню цементный завод в Верхнем Египте, где линия останавливалась дважды в неделю в течение нескольких месяцев. Каждый раз одна и та же неисправность: загадочная остановка процессора без каких-либо сообщений об ошибке. Они меняли процессор, батарею, память. Я зашел, посмотрел на 6ES5 951 и измерил 4,6 вольт на 5-вольтовой шине. Конденсаторы высохли. Мы заменили блок питания, и загадка больше не повторялась.

Признаком неисправности является маленькая лампочка напряжения на передней панели модуля. Если она тускло светится или напряжение на линии 5 В ниже 4,9 вольт, замените модуль, прежде чем он испортит вам сон. Модули питания — одна из самых востребованных деталей для 6ES5 сегодня, как бывшие в употреблении, так и новые, потому что каждому владельцу S5 рано или поздно понадобится такой модуль.

Субмодули памяти EPROM

Программа часто хранится на субмодуле EPROM, например, серии 6ES5 375 и аналогичных, подключенном к центральному процессору. Эти модули отличаются исключительной надежностью. Они хранят данные десятилетиями. Но они не бессмертны, и у них есть один недостаток: ультрафиолетовое окно.

Ультрафиолетовый свет стирает данные из микросхем EPROM, расположенных на кварцевом окне. Солнечный свет — это ультрафиолетовый свет. Я видел запасную микросхему EPROM, которая хранилась на подоконнике шесть лет, и когда она наконец понадобилась заводу, она оказалась пустой. Я также видел, как удар молнии вывел из строя микросхему EPROM через полевую проводку, поэтому резервная копия программы должна храниться в нескольких местах.

Моё правило: храните основную программу на ПК, копию на EPROM или EEPROM внутри шкафа, а распечатку — в офисе. Три копии. Одна из них переживёт всё что угодно.

Цифровые входы/выходы: 6ES5 421, 422, 441, 451

Платы ввода/вывода — это солдаты системы. Они принимают на себя удары на поле боя и умирают самой интересной смертью. Цифровые входные платы 6ES5 421 и 6ES5 422, на 16 и 32 канала, выходят из строя при скачке напряжения в полевой проводке. Гроза, короткое замыкание соленоида, касание краном линии электропередачи — и оптопары внутри выходят из строя. Цифровые выходные платы 6ES5 441 и 6ES5 451 выходят из строя при коротком замыкании нагрузки или при подключении 220 В к выходу 24 В. Я видел выходные платы, возвращенные с настоящими следами обгорания на пластике.

Хорошая новость: платы ввода-вывода — самые простые в замене модули 6ES5, и они по-прежнему широко доступны как в виде бывших в употреблении, так и новых, но не бывших в употреблении товаров. Плохая новость: зачастую настоящая проблема заключается в проводке вокруг них, и новая плата на старой проводке — это новая плата, которая вот-вот выйдет из строя. Сначала проверьте проводку. Затем замените плату.

Ещё один незаметный, но опасный компонент — это интерфейсные модули IM 305, IM 306 и IM 308, соединяющие стойки. Они выходят из строя редко, но когда стойка перестаёт работать, все в первую очередь винят процессор. Перед заказом проверьте правильность установки модулей IM, очистите контакты объединительной платы и проверьте плоские кабели.

Таблица устранения неполадок S5

Держите эту таблицу на дверце шкафа. В ней описаны наиболее часто встречающиеся в работе неисправности, а также номера деталей, которые вам действительно понадобятся.

Неисправность | Вероятная причина | Способ устранения | Номер запасной части

Процессор вышел из строя, светодиоды не горят, программа удалена | Запасная батарея разряжена, оперативная память потеряла программу | Замените батарею, загрузите программу из EPROM или резервной копии ПК | 6ES5980-0AA11

Индикатор заряда батареи горит на передней панели процессора | Низкое напряжение элемента питания | Измерьте напряжение под нагрузкой, замените элемент питания при включенном питании | 6ES5980-0AA11

Отсутствие линии 5 В, неработающий светодиод блока питания | Неисправность 6ES5 951/955, изношенные конденсаторы, перегоревший предохранитель | Замените модуль блока питания | 6ES5 951-7LD21 (AC) или 6ES5 955-7LD21 (DC)

Входной канал застрял во включенном или выключенном состоянии | Повреждение от перенапряжения, неисправность оптопары, плохое контактное соединение | Проверьте проводку, замените входную плату | 6ES5 421-7LA11 или 6ES5 422-7LA11

Выход не переключается, предохранитель постоянно перегорает | Короткое замыкание нагрузки, неисправный транзистор или симистор | Устраните короткое замыкание, замените выходную плату | 6ES5 441-7AA11 или 6ES5 451-7LA11

Ложные остановки ЦП, поврежденная программа, неправильное время циклов | Изношенный субмодуль EPROM или EEPROM | Перезагрузка программы, замена субмодуля | 6ES5 375-0LC21 (EPROM)

В стойке расширения темно, светодиоды ошибок интерфейса горят | Ослабленный или неисправный модуль интерфейса, коррозия объединительной платы | Переустановите, очистите контакты, замените модуль интерфейса | 6ES5 305, 6ES5 306 или 6ES5 308

Где найти запчасти для 6ES5 в 2026 году?

Честный ответ на вопрос, который мне задают каждую неделю: да, модули 6ES5 можно будет купить и в 2026 году, и рынок сейчас гораздо здоровее, чем думает большинство людей.

Компания Siemens официально прекратила выпуск семейства S5 давным-давно. Производство остановилось вместе с ним, и заводской ремонтный сервис прекратил свое существование. Это звучит как тупик, но рынок заполнил эту нишу много лет назад. Два вида акций поддерживают существование семейства S5.

Новые, но старые запасы (NOS) — это настоящее сокровище: модули, которые десятилетиями пролежали на складах, так и не будучи установленными, всё ещё в оригинальной упаковке. Удивительно большое количество запасов 6ES5 сохранилось, потому что дистрибьюторы и OEM-производители закупили их в больших количествах, когда Siemens объявила о прекращении производства. Новые блоки питания, процессоры и платы ввода-вывода по-прежнему переходят из рук в руки каждый месяц.

Бывшие в употреблении модули поступают с выведенных из эксплуатации заводов. Когда завод наконец переходит на S7, весь корпус S5 часто отправляется дилеру, который тестирует модули и перепродает их. Протестированный, рабочий бывший в употреблении модуль с гарантией — это вполне подходящая запасная часть для машины, которая прослужит еще десять лет. Помимо специализированных дилеров, бывшие в употреблении модули 6ES5 также появляются на общих торговых площадках, но там риск заключается в наличии протокола тестирования: непротестированный модуль — это лотерейный билет, а модуль, извлеченный из поврежденного наводнением корпуса, хуже, чем отсутствие модуля вообще.

На сайте tztechio.com мы поддерживаем постоянный запас именно тех модулей, которые вышли из строя, батарей, блоков питания, модулей памяти и плат ввода-вывода, и тестируем каждый бывший в употреблении модуль, прежде чем он попадет на склад.

Перед покупкой любого подержанного или нового модуля проверьте три вещи. Во-первых, номер заказа на этикетке, полный MLFB, например, 6ES5 421-7LA11, поскольку разница в одной цифре может означать другое напряжение или полярность. Во-вторых, номер версии, поскольку более поздние версии того же модуля обычно содержат исправления. В-третьих, спросите, был ли модуль протестирован и предоставляется ли на него гарантия. Дилер, который тестирует модули и предоставляет на них гарантию, стоит дороже, чем сам модуль.

Цены подчиняются законам спроса и предложения, и спрос на 6ES5 по-прежнему высок. Наибольшим оборотом пользуются батареи и блоки питания. Некоторые модули, редкие процессоры 155U и избыточные компоненты 155H, за эти годы выросли в цене. Рынок зрелый, и он будет существовать еще некоторое время, поскольку установленная база по-прежнему огромна.

Путь миграции: S5 к S7

Система S5 не будет работать вечно. Вопрос не в том, стоит ли переходить на новую систему, а в том, когда и как это сделать без тревожных сигналов.

Честный совет от человека, который делал это много раз: не переводите работающую линию только потому, что ПЛК устарел. Машина работает. Запасные части доступны. Программа понятна. Это сочетание стоит реальных денег. Спланируйте перевод, купите запасные части и переводите линию, когда произойдет одно из следующих событий: запасные части станет трудно найти, машина должна взаимодействовать с современной MES или ERP-системой, последний человек, который разбирается в программе, уйдет на пенсию, или S5 выйдет из строя таким образом, что его невозможно будет отремонтировать.

Когда приходит время, путь ведет к S7-300 для машин среднего класса и S7-400 для более крупных. Эти два семейства — родственники. STEP 7 говорит на языке, близком к STEP 5, и Siemens встроила в STEP 7 инструмент преобразования, который переводит программы S5 в S7. Инструмент выполняет основную работу, а затем человек делает настоящую работу.

Потому что перевод никогда не бывает идеальным. Таймеры S5, флаги, блоки данных и адресация S5-115U имеют эквиваленты в S7, но они не совпадают один в один. Хороший проект по переоборудованию начинается с лабораторных испытаний: переоборудование, моделирование, проверка каждого входа и выхода по старой распечатке, а затем запуск в запланированные выходные. Я видел, как хорошо подготовленная команда переоборудовала всю линию розлива за одни выходные. Я также видел, как команда в спешке переоборудовала одну насосную станцию ​​за неделю. Разница заключалась в подготовке, а не в ПЛК.

Существует также промежуточный вариант. Если сам S5 исправен, но предприятию необходимы современные средства связи, шлюзы могут подключить S5 к PROFIBUS или промышленному Ethernet и позволить ему взаимодействовать с S7 или современной SCADA-системой. Это продлевает срок службы на несколько лет без изменения логики управления. Это реальный вариант, и зачастую он оказывается наиболее разумным.

Какой бы путь вы ни выбрали, первый шаг тот же, чему меня научил Берт в 1991 году: берегите программу. Прежде всего, убедитесь, что программа S5 имеет резервную копию как минимум в двух местах, потому что обращение начинается с резервной копии, а не с молитвы.

Когда вы будете готовы перейти к следующему этапу, на нашей странице, посвященной ПЛК-контроллерам, вы найдете информацию о системе S7, и мы поможем вам подобрать подходящий контроллер для используемого вами оборудования.

Контрольный список для владельца S5

Если вы пользуетесь S5, вот краткий список рекомендаций, который я даю каждому клиенту, и тот, который, как мне кажется, Кариму следовало бы дать в 2019 году:

1. Заменяйте батарею 6ES5980-0AA11 каждые два-три года по установленному графику, при включенном питании. Держите две запасные батареи в шкафу.

2. Создайте резервную копию программы в трех местах: на ПК, в памяти EPROM и на распечатке. Раз в год проверяйте, загружается ли резервная копия.

3. Имейте в наличии один запасной блок питания (6ES5 951 или 6ES5 955 в зависимости от вашего предприятия) и по одному запасному блоку питания для каждой критически важной карты ввода-вывода.

4. Поддерживайте чистоту и прохладу в корпусе. Пыль и перегрев выводят из строя конденсаторы и разъемы. Проверьте фильтр корпуса и очистите контакты объединительной платы, когда будете внутри.

5. Все маркируйте. Когда S5 наконец покинет здание, следующий инженер одобрит ваши маркировки.

6. Запасные части приобретайте заранее. В экстренной ситуации вам понадобится тот модуль, которого нет в наличии.

Мы предлагаем полный ассортимент запасных частей для промышленной автоматизации, и раздел S5 в нашем каталоге Siemens разработан именно с учетом этих потенциальных точек отказа.

Вопросы, которые задают инженеры по техническому обслуживанию о S5

Компания Siemens по-прежнему поддерживает SIMATIC S5?

Официально — нет. Компания Siemens прекратила выпуск семейства S5 и закрыла сервисный центр по ремонту много лет назад. Неофициально же рынок никогда не прекращал его поддержку. Бывшие в употреблении и новые модули, услуги сторонних компаний по тестированию и ремонту, а также опытные инженеры поддерживают существующую базу установленных устройств. Поддержка S5 в 2026 году будет осуществляться за счет рынка запасных частей, а не завода-изготовителя.

Можно ли будет приобрести модули 6ES5 в 2026 году?

Да. Батареи, блоки питания, процессоры, модули памяти и платы ввода-вывода по-прежнему продаются как бывшие в употреблении модули, так и как новые товары со склада. Некоторые компоненты 6ES5, особенно блоки питания и платы ввода-вывода, доступны в течение нескольких дней. Редкие компоненты 155U и 155H требуют больше времени, поэтому их следует закупать заранее, до того, как они вам понадобятся.

Как проверить резервную батарею S5?

Измерьте напряжение на элементе 6ES5980-0AA11 с помощью мультиметра, желательно под нагрузкой. Исправный элемент показывает напряжение выше 3,2 вольт. При более низком напряжении замените его, при этом система должна быть включена, чтобы оперативная память не потеряла программу. Индикатор заряда батареи на процессоре — это запоздалое предупреждение. Мультиметр — это раннее предупреждение.

Как долго держится заряд батареи?

Практический срок службы составляет от двух до пяти лет, в зависимости от температуры и частоты отключения электроэнергии. В жарких камерах батарея разряжается быстрее. Заменяйте её каждые два-три года, и вам больше никогда не придётся об этом думать.

Можно ли запрограммировать S5 с помощью современного ПК?

Да, с терпением. STEP 5 версии 7.2 работает на старых системах Windows, и многие инженеры запускают его внутри виртуальной машины с картой CP5611 в сети предприятия. Это музейное программное обеспечение, но оно работает, и это по-прежнему единственный официальный способ чтения и редактирования программы S5. Если ваш единственный программист — это инженер на пенсии с PG720 в гараже, подружитесь с ним прямо сейчас.

Обязательно ли мне переходить на S7?

Нет. Если машина работает, запчасти доступны, и программа безопасна, то поддержание работоспособности S5 — это законная стратегия. Переходите на другую систему, когда риск перевешивает затраты, а не потому, что продавец говорит, что технология устарела. S5 устарела. Устарело — это не то же самое, что сломалось.

Где-то прямо сейчас S5-115U считает стаканчики с йогуртом, бутылки или киловатт-часы, и он будет продолжать считать и завтра. Эти машины созданы, чтобы пережить тех, кто их установил, и большинство из них пережили. Они требуют очень мало. Батарейку раз в пару лет. Запасной блок питания на полке. Программное обеспечение, резервная копия которого хранится в трех местах.

Дайте им это, и они будут продолжать работать, пока вы будете планировать будущее в своем собственном темпе. Именно такую ​​сделку я заключал со всеми S5, с которыми когда-либо сталкивался.

Замените батарейку. Защитите программу. Позвоните нам, когда вам понадобятся запчасти.

------------------------------------------------------------------------------------------
