Что вам нужно

Аппаратное обеспечение

· Контроллер WAGO 750-8212 PFC200 (двухканальный Ethernet, процессор Cortex-A8 1 ГГц, 512 МБ ОЗУ)

· WAGO 750-341 4-канальный цифровой входной модуль (источник/приемник 24 В постоянного тока)

· 4-канальный цифровой выходной модуль WAGO 750-430 (24 В постоянного тока, 0,5 А на канал)

· Модуль оконечной нагрузки WAGO 750-600 (обязательное оконечное подключение шины — без него система не будет работать).

· Источник питания 24 В постоянного тока (источник питания класса 2 для установок, соответствующих стандартам UL).

· Кабель Ethernet, прямой кабель Cat5e

· Компьютеры под управлением Windows (CODESYS не работает на Linux или macOS)

Программное обеспечение

· CODESYS 3.5 SP19 или более поздняя версия (скачать из CODESYS Store или с сайта WAGO)

· WAGOAddOn для CODESYS (файлы описания устройств для всех контроллеров серии 750)

· Бесплатная лицензия CODESYS подходит для начального этапа программирования. Для развертывания в производственной среде требуется лицензия на использование во время выполнения (150–350 долларов США в зависимости от уровня функциональности).

Питание: Модель 750-8212 рассчитана на напряжение 24 В постоянного тока (20,4–28,8 В постоянного тока). Для объектов с напряжением 120 В переменного тока/60 Гц используйте блок питания WAGO 787-1622 для установки на DIN-рейку. Для установок с напряжением 230 В переменного тока/50 Гц подходит блок питания WAGO 787-1661. Оба блока питания имеют сертификаты CE и UL 508.

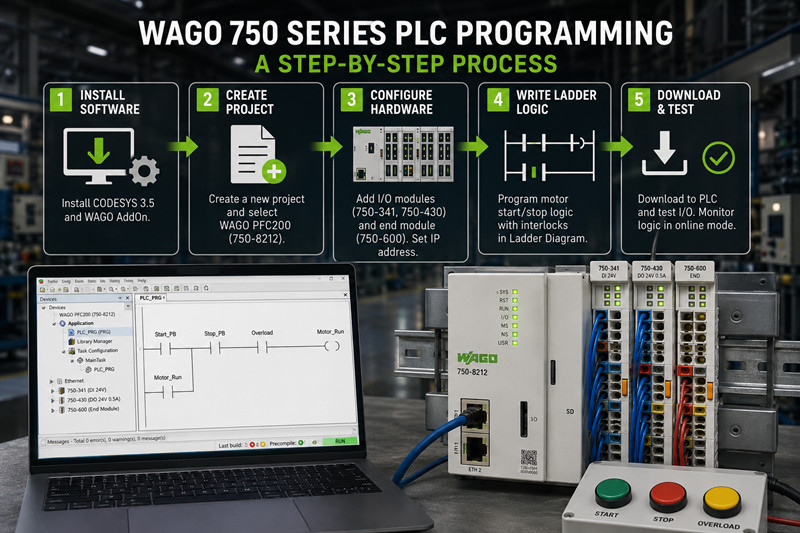

Шаг 1: Установите CODESYS 3.5

1. Загрузите CODESYS 3.5 SP19 из магазина CODESYS или портала WAGO.

2. Запустите установщик от имени администратора. Примите все настройки по умолчанию.

3. Загрузите и установите пакет WAGOAddOn for CODESYS. Это загрузит описания устройств для контроллеров 750-8212, 750-8202, 750-810 и всех устаревших контроллеров.

4. Запустите CODESYS. Перейдите в меню Инструменты → Репозиторий устройств и убедитесь, что WAGO PFC200 750-8212 отображается в списке. Если нет, перезапустите CODESYS и повторно запустите установщик дополнения.

Распространенная проблема: файлы описания устройств зависят от пакета обновлений. Установка дополнения для SP16 на CODESYS SP19 приводит к тому, что в списке устройств ничего не отображается. Убедитесь, что версия дополнения точно соответствует вашему пакету обновлений CODESYS.

---

Шаг 2: Создайте новый проект

5. Нажмите «Файл» → «Новый проект».

6. Выберите стандартный проект.

7. Назовите проект `WAGO_Motor_Start_Stop`. Выберите папку для сохранения, которую вы запомните.

8. В раскрывающемся списке «Устройство» выберите WAGO PFC200 (750-8212). В поле PLC_PRG in выберите «Лестничная логическая схема (LD)».

9. Нажмите ОК.

В рабочей области слева отображается дерево устройств, включающее контроллер и один POU с именем PLC_PRG.

---

Шаг 3: Настройка контроллера 750

Щелкните правой кнопкой мыши по устройству WAGO PFC200 (750-8212) в дереве устройств и выберите «Добавить устройство».

· Добавьте модуль цифрового ввода WAGO 750-341 (адрес шины 1).

· Добавьте модуль цифрового вывода WAGO 750-430 (адрес шины 2).

· Добавьте концевой модуль WAGO 750-600 на конце шины (он корректно моделирует физическую шину в программном обеспечении).

Адресация по Ethernet и полевой шине: по умолчанию в 750-8212 для программирования используется Ethernet. При интеграции в сеть PROFIBUS требуется отдельный соединитель (например, 750-375), адрес которого необходимо настроить на вкладке «Конфигурация полевой шины», а не в настройках Ethernet. Пользователи, впервые использующие это устройство, часто путают IP-адрес программирования с адресом станции полевой шины. Они находятся в разных меню.

IP-адрес: Дважды щелкните узел контроллера, перейдите на вкладку Ethernet и назначьте статический IP-адрес — например, 192.168.1.10 с маской 255.255.255.0. Запишите его на корпусе контроллера. Он понадобится для каждой загрузки.

Проверка прошивки: Откройте вкладку «Информация» на узле контроллера. Для CODESYS 3.5 SP19 требуется прошивка версии 21 или более поздней на 750-8212. Контроллеры, поставляемые с версией 18 или 19, нуждаются в обновлении с помощью инструмента обновления прошивки WAGO (загружается отдельно) перед первой загрузкой программы. Несоответствие прошивки приводит к незаметному сбою — загрузка завершается, контроллер перезагружается, и старая программа остается в памяти.

---

Шаг 4: Напишите простую программу — запуск/остановка двигателя с блокировками.

Напишите стандартную трехпроводную схему управления двигателем — эквивалент нажатия кнопки для выполнения какого-либо действия на ПЛК.

Откройте PLC_PRG. Объявите следующие переменные в верхней панели:

`

ПРОГРАММА PLC_PRG

ВАР

Start_PB : BOOL; (* Кнопка запуска — НЕТ, 24 В постоянного тока *)

Stop_PB : BOOL; (* Кнопка остановки — NC, 24 В постоянного тока *)

Motor_Run : BOOL; (* Выход контактора двигателя *)

Перегрузка: BOOL; (* Тепловое реле перегрузки — NC *)

END_VAR

`

Сопоставление переменных с входами/выходами: Дважды щелкните WAGO 750-341 в дереве устройств. Сопоставьте Start_PB с %IX1.0 (канал 0), Stop_PB с %IX1.1, Overload с %IX1.2. Затем дважды щелкните WAGO 750-430 и сопоставьте Motor_Run с %QX2.0. В качестве альтернативы используйте таблицу сопоставления входов/выходов PLC_PRG для выбора интерфейса из выпадающего списка.

Лестничная логика в CODESYS:

Перетащите контакты и катушки из панели инструментов на ступеньку. Соберите две ступеньки.

Ступень 1 (запечатано):

`

Start_PB Motor_Run

----| |----------------------( )----

Мотор_Ран

----| |----(параллельный переход к Start_PB)

`

Ступень 2 (последовательное отключение и перегрузка):

`

Stop_PB Перегрузка двигателя_Run

----|/|----------|/|-----------( )----

`

Щелкните правой кнопкой мыши по контактам, чтобы переключаться между нормально разомкнутым (| |) и нормально замкнутым (|/|) состояниями. Добавьте параллельную ветвь, щелкнув правой кнопкой мыши под контактом Start_PB и выбрав «Добавить ветвь».

Логика такова: нажатие кнопки Start_PB активирует Motor_Run. Motor_Run самогерметизируется через свой нормально разомкнутый контакт. Нажатие кнопки Stop_PB или срабатывание защиты от перегрузки размыкает цепь и отключает Motor_Run. Эта трехпроводная схема напрямую соответствует физической схеме подключения пускового устройства двигателя — вы можете протестировать ПЛК с реальным контактором, не изменяя код.

---

Шаг 5: Скачайте и протестируйте.

10. Подключите устройство 750-8212 к компьютеру с помощью кабеля Ethernet.

11. Включите контроллер. Во время загрузки мигают светодиоды RUN и I/O. Подождите, пока светодиод RUN не загорится постоянно (примерно 30 секунд).

12. В CODESYS нажмите «Онлайн» → «Войти» (или нажмите F11).

13. В окне «Выберите сетевой путь» нажмите «Сканировать сеть». Контроллер отобразится как `WAGO PFC200 (750-8212) @ 192.168.1.10`. Выберите его и нажмите «ОК».

14. Нажмите «Да», чтобы загрузить приложение.

15. После завершения загрузки контроллер автоматически переходит в рабочий режим.

16. Переключиться в онлайн-режим → Переключить режим просмотра (F9). Ступени лестницы подсвечиваются зеленым цветом, когда контакты и катушки активны.

Последовательность тестирования:

· Кратковременно замкните контакт 1 (Start_PB) на 24 В постоянного тока на плате 750-341. В окне настроек `Start_PB` загорится зеленый цвет, и активируется `Motor_Run`.

· Кратковременно замкните контакт 2 (Stop_PB) на 24 В постоянного тока. `Stop_PB` загорится зеленым, и `Motor_Run` отключится.

· Повторите процедуру с контактом 3 (перегрузка), чтобы убедиться в надежности блокировки.

Если Motor_Run не включается, проверьте полярность проводки на 750-430 — выходы можно настроить как источник/приемник через общий клеммный разъем.

---

Типичные ошибки при настройке WAGO CODESYS

17. Несоответствие прошивки. Вы скачиваете программу, CODESYS сообщает «Приложение успешно загружено», контроллер перезагружается, и ничего не запускается. Прошивка на 750-8212 устарела по сравнению с требованиями проекта. Проверьте вкладку «Информация» на соответствие матрице совместимости CODESYS SP. Обновите прошивку перед первой загрузкой.

18. Отсутствует концевой модуль. Без модуля 750-600 внутренняя шина никогда не инициализируется. Светодиод ввода/вывода мигает красным. Установите модуль 750-600 на правый конец DIN-рейки.

19. Несоответствие подсети. CODESYS сканирует только локальную подсеть. ПК находится по адресу 192.168.0.x, контроллер — по адресу 192.168.1.10 — сканирование ничего не находит. Необходимо согласовать подсети или добавить дополнительный IP-адрес на сетевой адаптер вашего ПК.

20. Неправильное сопоставление ввода/вывода. Убедитесь, что Start_PB сопоставляется с %IX1.0 (750-341, канал 0), а не с %IX1.1. Переставленный бит считывает не ту кнопку. Используйте вкладку «Сопоставление ввода/вывода» на каждом узле шинного соединителя.

21. Срок действия пробной лицензии истек. Программа CODESYS на контроллере 750-8212 работает в пробном режиме в течение 2 часов. После этого контроллер прекращает выполнение пользовательского кода. Приобретите лицензию на использование программы (250–350 долларов США для PFC200) и активируйте ее через менеджер лицензий CODESYS перед вводом в эксплуатацию.

---

Контрольный список для начинающих пользователей

· Установлена ​​программа CODESYS 3.5 с соответствующей версией дополнения WAGO.

· Обновлена ​​прошивка контроллера до версии 21 или более поздней.

· Статический IP-адрес назначен и записан.

· Модуль 750-600, установленный на DIN-рейку.

· Модули ввода-вывода добавлены в дерево устройств в правильном порядке шины.

· Объявлены переменные, сопоставленные с правильными адресами автобусов.

· Логические схемы компилируются без ошибок (зеленая галочка в панели сообщений).

· ПК и контроллер находятся в одной подсети.

· Вход выполнен успешно — зеленый треугольник в строке состояния.

· Проверка нажатия кнопки пройдена успешно: кнопка «Пуск» активируется, кнопка «Стоп» отключается, кнопка «Перегрузка» удерживается.

· Лицензия на использование среды выполнения активирована или отмечен таймер пробного периода.

Следующие шаги: Добавить аналоговые модули (750-455, 750-456) для обратной связи с датчиками. Настроить второй порт Ethernet на 750-8212 для изоляции сети предприятия. Настроить панель мониторинга WebVisu для удаленного мониторинга. Реализовать протокол Modbus TCP master/slave для связи с частотно-регулируемым приводом.
