Что такое ПЛК?

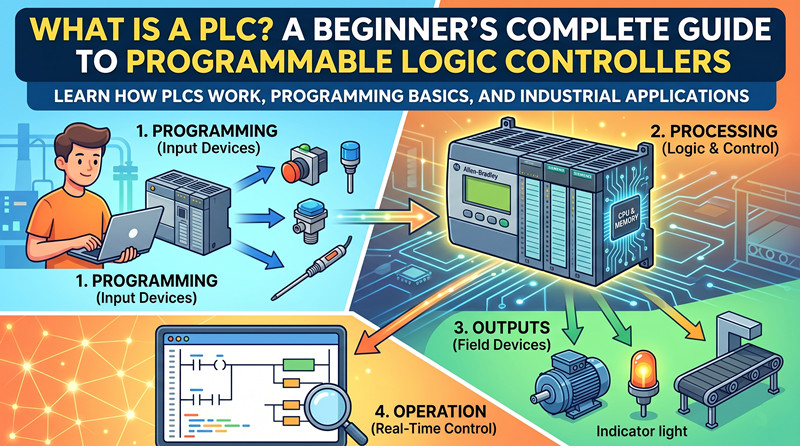

 ВведениеПрограммируемый логический контроллер (ПЛК) — это надёжный промышленный цифровой компьютер, предназначенный для автоматизации электромеханических процессов на производственных предприятиях, в машинах и инфраструктуре. В отличие от обычных коммерческих компьютеров, ПЛК созданы для работы в суровых промышленных условиях: при экстремальных температурах, влажности, пыли, электрических помехах и вибрации.Роль ПЛК проста: он считывает входные сигналы, принимает решения на основе запрограммированной логики и управляет выходными сигналами. Представьте его как «мозг» машины или процесса — когда нажимается кнопка (вход), ПЛК решает, что должно произойти (логика), и активирует двигатель, клапан или индикатор (выход).История: Почему были изобретены ПЛК.До появления ПЛК промышленная автоматизация опиралась на релейные панели — большие шкафы, заполненные сотнями или тысячами электромеханических реле, таймеров и контакторов. Проблемы включали в себя: физическую переподключение проводов при каждом изменении (занимающую дни или недели), механический износ, приводящий к простоям, сложность поиска и устранения неисправностей, огромные требования к занимаемому пространству и отсутствие возможности сбора данных.В 1968 году компания Bedford Associates (позже Modicon) разработала первый ПЛК — Modicon 084 — для завода General Motors по производству трансмиссий Hydra-Matic. Цель была проста: заменить релейные панели программируемой электронной системой, которую можно было быстро перенастраивать при изменении производственных процессов. В течение десятилетия ПЛК в значительной степени заменили релейные панели по всему миру.Аппаратное обеспечение ПЛК: основные компоненты1. ЦП (центральный процессор): «мозг» ПЛК — микропроцессор, который выполняет управляющую программу, арифметические и логические операции, а также управляет обменом данными. Ключевые характеристики включают объем памяти, время сканирования (мс), пропускную способность ввода/вывода и коммуникационные порты (Ethernet, USB, RS-232/RS-485).2. Источник питания: Преобразует входящее переменное напряжение сети (110 В/220 В переменного тока) в постоянное напряжение, необходимое для работы процессора и модулей ввода-вывода (обычно 24 В постоянного тока). Важные параметры: номинальная мощность, резервирование для критически важных приложений и диапазон входного напряжения.3. Входные модули: Подключают датчики и переключатели к процессору ПЛК, преобразуя реальные сигналы в цифровые данные. Цифровые входы (24 В постоянного тока) принимают сигналы от кнопок, концевых выключателей, бесконтактных датчиков и датчиков давления, отображая только состояние «включено» (1) или «выключено» (0). Аналоговые входы обрабатывают сигналы от датчиков температуры (RTD, термопар), датчиков давления, расходомеров и датчиков уровня, например, 4-20 мА или 0-10 В.4. Модули вывода: Принимают команды от ЦПУ и управляют исполнительными механизмами. Цифровые выходы (24 В постоянного тока, 120 В переменного тока или реле) управляют электромагнитными клапанами, контакторами, пусковыми устройствами двигателей, индикаторными лампами и сигнализацией. Аналоговые выходы управляют частотно-регулируемыми приводами (ЧРП), пропорциональными клапанами и сервоприводами стандартными сигналами, такими как 4-20 мА или 0-10 В.5. Стойка/Объединительная плата: Физическая инфраструктура, объединяющая все модули ПЛК и обеспечивающая шину связи между ними.6. Интерфейсы связи: ПЛК взаимодействуют с ЧМИ, другими ПЛК, приводами и производственными сетями посредством протоколов, включая EtherNet/IP, PROFINET, Modbus TCP/IP, PROFIBUS, DeviceNet, ControlNet, OPC UA и последовательных соединений (RS-232/RS-485).Как работает ПЛК? Цикл сканирования.Центральный процессор выполняет свою программу в непрерывном, повторяющемся цикле, называемом циклом сканирования. Каждый полный цикл состоит из четырех шагов:Шаг 1 – Чтение входных данных: ЦП считывает все состояния входных модулей и сохраняет их в таблице входных изображений (обычно 1-10 мс).Шаг 2 – Выполнение программы: ЦП выполняет пользовательскую программу по одной инструкции за раз, считывая и записывая данные в таблицы входных/выходных изображений в памяти.Шаг 3 – Запись выходных данных: После выполнения программы ЦП одновременно обновляет все выходные модули значениями из таблицы выходных изображений.Шаг 4 – Обслуживание: Центральный процессор выполняет внутренние задачи, включая взаимодействие с HMI/ПЛК, функции, основанные на времени, и диагностику.Типичное время сканирования составляет 5-20 мс для программ среднего размера; для высокоскоростных приложений может потребоваться 0,5-1 мс.Языки программирования ПЛК: пять стандартов IEC 61131-31. Лестничная диаграмма (ЛД) – наиболее популярный язык, особенно в Северной Америке. Разработана таким образом, чтобы выглядеть как схемы электрических реле, что делает её интуитивно понятной для электриков. Лучше всего подходит для дискретной логики и последовательного управления.2. Функциональная блок-схема (ФБС) – использует графические блоки с входными/выходными соединениями. Каждый блок выполняет определенную функцию — ПИД-регуляторы, арифметические операции, логические элементы, таймеры. Лучше всего подходит для управления технологическими процессами и ПИД-регуляторами.3. Структурированный текст (ST) – высокоуровневый текстовый язык, похожий на Pascal или BASIC. Наиболее эффективен для обработки сложных данных, пакетной обработки и сложных конечных автоматов.4. Диаграмма последовательных функций (SFC) – графический язык для определения последовательных процессов – операций, которые происходят поэтапно с действиями и контролируемыми переходами. Лучше всего подходит для пакетных процессов и упаковочных машин.5. Список инструкций (IL) – низкоуровневый текстовый язык, похожий на язык ассемблера. Компактный и эффективный, но менее читабельный. Лучше всего подходит для простых, компактных подпрограмм и устаревших систем.ПЛК против АСУ ТП против промышленного ПКПЛК: Разработан для дискретного производства (отдельные станки, сборочные линии). Быстрое время сканирования, надежное оборудование. Масштаб: от сотен до тысяч точек ввода/вывода.Распределенная система управления (DCS): разработана для отраслей с непрерывным технологическим процессом (нефтегазовая, химическая, энергетическая). Обладает высокой степенью резервирования и тесно интегрирована с параметрами процесса. Масштаб: от тысяч до сотен тысяч точек ввода/вывода.Промышленный ПК (IPC): предназначен для высокоскоростной обработки данных, систем машинного зрения и сложных алгоритмов. Работает на базе ПК под управлением Windows или Linux и обладает высокой вычислительной мощностью.В последние годы границы между ПЛК, АСУ ТП и ИПК значительно размылись.Как выбрать подходящий ПЛКШаг 1: Определите область применения — отдельная машина или система, охватывающая весь завод, потребности в высокоскоростном управлении движением, требования к безопасности, текущее и будущее количество входов/выходов.Шаг 2: Оценка экосистемы брендов — Allen Bradley доминирует в Северной и Южной Америке, Siemens — в Европе/Азии, Mitsubishi — в Японии и на рынках, чувствительных к затратам, ABB — в сфере автоматизации процессов.Шаг 3: Учитывайте стоимость программного обеспечения — оборудование часто составляет лишь 30-50% от общей стоимости владения; лицензирование программного обеспечения может быть столь же дорогим (Allen Bradley Studio 5000: от 5000 до 15000 долларов и выше).Шаг 4: Согласование требований к вводам/выводу — рассчитайте необходимое количество цифровых входов, цифровых выходов и аналоговых сигналов, добавив 20% запаса на будущее расширение.Шаг 5: Проверка требований к связи — подключение к ЧМИ, интеграция с производственной сетью (MES/ERP), связь с приводом/ПЛК и возможность удаленного доступа.Ведущие бренды ПЛК: краткий обзорАллен Брэдли (Rockwell Automation)Флагманские продукты:ControlLogix, CompactLogix, MicroLogix, SLC 500Программное обеспечение для программирования:Дизайнер Logix от Studio 5000Коммуникация:EtherNet/IP, ControlNet, DeviceNet, ModbusВебсайт:www.rockwellautomation.comСименсФлагманские продукты:SIMATIC S7-1500, S7-1200, S7-300, S7-400Программное обеспечение для программирования:Портал TIAКоммуникация:PROFINET, PROFIBUS, Modbus TCP/IP, OPC UAВебсайт:www.siemens.comМитсубиси ЭлектрикФлагманские продукты:MELSEC iQ-R, iQ-F, MELSEC-Q, MELSEC-FПрограммное обеспечение для программирования:GX Works3Коммуникация:CC-Link IE, Modbus TCP/IP, EtherNet/IPВебсайт:www.mitsubishielectric.comАББФлагманские продукты:AC500, AC500-эко, AC700Программное обеспечение для программирования:Конструктор автоматизацииКоммуникация:EtherNet/IP, PROFINET, Modbus TCP/IP, CANopenВебсайт:new.abb.com/plcХанивеллФлагманские продукты:ControlLogix (через Honeywell), Experion PKSПрограммное обеспечение для программирования:Experion StudioКоммуникация:EtherNet/IP, Modbus, OPC UAВебсайт:www.honeywellprocess.comОмронФлагманские продукты:NX1P2, NJ501, CP1H, CP1LПрограммное обеспечение для программирования:Sysmac Studio, CX-программистКоммуникация:Ethernet/IP, Modbus TCP/IP, USBВебсайт: www.omron-ap.comДанное руководство предназначено для образовательных целей. Для получения конкретных рекомендаций по применению обратитесь к квалифицированному инженеру по автоматизации или свяжитесь с отделом технических продаж компании TZ TECH.
