Почему модули Bentley Nevada 3500 постоянно выходят из строя? 6 проблем, с которыми сталкивается каждый техник.
URL-адрес: bently-nevada-3500-руководство по устранению неполадок -распространенные неисправности
Бентли, Невада Поиск и устранение 3500 распространенных неисправностей не дают покоя техникам на производственных площадках. Представьте: вы выходите на смену на газоперерабатывающем заводе Saudi Aramco или на нефтеперерабатывающем заводе в ОАЭ на побережье Мексиканского залива, и ваш стенд 3500 начинает выдавать ошибки каналов в тот момент, когда вы думаете, что все стабильно. Износ контактных датчиков снижает точность. Модули питания выходят из строя под нагрузкой. Ошибки в конфигурации программного обеспечения приводят к сбою всей цепочки срабатывания системы защиты оборудования. Если вы используете оборудование Bently Nevada в серьезных промышленных условиях, по крайней мере одна из этих шести неисправностей уже произошла с вашим стендом — а если нет, то в тот день, когда это случится, вам нужно точно знать, что делать.
В этом руководстве рассматриваются шесть наиболее частых отказов модулей 3500: причины их возникновения, методы диагностики и способы устранения неисправностей с первого раза. Мы сосредоточимся на модулях интерфейса переходных данных 3500/22, монитора защиты оборудования 3500/40 и источника питания 3500/15, поскольку именно на эти три модуля приходится основная часть простоев в нефтегазовой, нефтехимической и турбинной отраслях на Ближнем Востоке и в Северной Америке.
Система защиты оборудования Bently Nevada 3500 представляет собой стоечную систему, предназначенную для непрерывного онлайн-мониторинга турбин, компрессоров, насосов и другого вращающегося оборудования. В отличие от простых сигнальных устройств, 3500 обеспечивает как защиту (функции срабатывания), так и мониторинг (данные о тенденциях, захват осциллограмм) в рамках единой архитектуры.

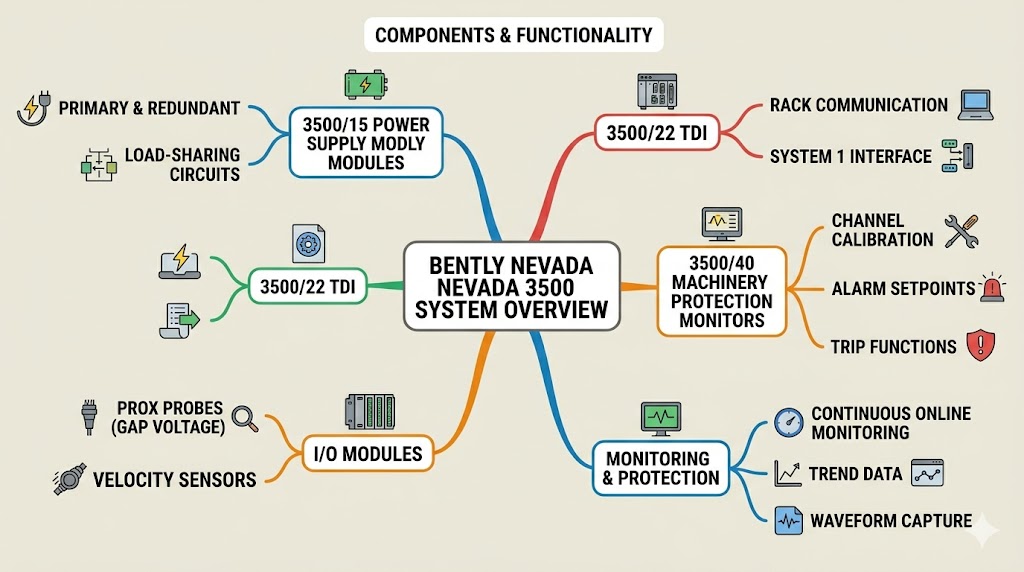

В типичной стойке на 3500 единиц размещается:
· Модули питания 3500/15 (основной и резервный)
· Интерфейс передачи данных 3500/22 (TDI) для связи
· Мониторы защиты оборудования 3500/40 (или 3500/44, 3500/45) с заданным количеством каналов
· Различные модули ввода/вывода для бесконтактных датчиков, датчиков скорости и входов ROTA (вращающегося термоанализатора).
Стойка взаимодействует с хост-системой по Ethernet или последовательному интерфейсу, а программное обеспечение 3500 (System 1 или 3500 Fleet) отвечает за настройку, маршрутизацию сигналов тревоги и регистрацию данных.
Проблема в том, что когда какой-либо модуль в этой стойке выходит из строя или работает некорректно, первопричина почти никогда не бывает очевидной — и для устранения проблемы необходимо понимать, как взаимодействуют модули.
Симптомы: Периодически загораются светодиоды неисправности канала на мониторе 3500/40. Срабатывает сигнализация без соответствующих срабатываний оборудования. Неверные показания канала, которые меняются в течение нескольких недель.
Причина: Датчики приближения (индуктивные вихретоковые датчики) имеют ограниченный срок службы. Наконечник датчика изнашивается о поверхность биения вала, калибровочный зазор смещается, и канал 3500 переходит в состояние неисправности, когда напряжение в зазоре превышает заданное значение. В условиях высоких температур, например, в корпусах подшипников газовых турбин, срок службы датчика значительно сокращается.
Решение: Проверьте напряжение зазора канала в программном обеспечении 3500 Fleet — каждый канал отображает напряжение зазора в вольтах. Нормальное показание находится в пределах ±2 В от калиброванного значения. Если оно отклоняется, замените датчик. Для калибровки нового датчика необходимо отключить оборудование и центрировать вал. Задокументируйте новое напряжение зазора перед возвращением оборудования в эксплуатацию.
Примечание по регионам: на нефтегазовых объектах Саудовской Аравии циклы замены зондов в турбомашинах, подверженных сильной вибрации, составляют 12–18 месяцев. Операторы нефтеперерабатывающих заводов в ОАЭ сообщают о более коротких циклах (9–14 месяцев) из-за более высоких температур окружающей среды в компрессорных цехах.
---
Симптомы: Стеллаж 3500 неожиданно отключает оборудование. Причина срабатывания отображается в журнале событий, но сигнал тревоги, похоже, несоразмерен состоянию оборудования.
Причина: Неправильные заданные значения аварийного сигнала. Распространенная ошибка: уровни аварийного сигнала установлены слишком близко к заданному значению срабатывания, или конфигурация реле срабатывания (нормально разомкнутое или нормально замкнутое) не соответствует логике главного устройства. Другая причина: случайно активированная функция тестирования во время работы в режиме онлайн, что приводит к срабатыванию реального реле.
Решение: Проверьте конфигурацию 3500/22 в Системе 1. Сравните заданные значения аварийных сигналов и срабатываний со спецификациями производителя оборудования. Проверьте конфигурацию релейных выходов — 3500/22 имеет релейные выходы, которые можно сопоставить с функциями аварийного сигнала или срабатывания. Если срабатывание произошло в результате выполнения тестовой функции, перезагрузите систему и просмотрите журнал событий, чтобы найти метку времени выполнения теста. Всегда выполняйте тестовые функции при условии, что оборудование находится в предварительно согласованном состоянии, и оператор системы уведомлен.
---
Симптомы: Устройство 3500/22 показывает ошибку связи или теряет связь с стойкой. Светодиод на устройстве 3500/22 может постоянно гореть красным или желтым цветом.
Причина: Сбой в работе Ethernet-соединения или последовательного канала связи между устройством 3500/22 и хостом, либо нарушение внутренней связи в стойке (ленточный кабель или объединительная плата). Устройство 3500/22 также может потерять связь, если в сети подключено несколько стоек и возникает конфликт IP-адресов.
Решение: Сначала проверьте физические соединения — правильность подключения кабеля Ethernet, целостность последовательного кабеля. Проверьте IP-адрес 3500/22 на соответствие конфигурации хоста. Перезагрузка всей стойки (отключение и повторное включение питания модулей 3500/15) часто восстанавливает связь. Если сам модуль 3500/22 вышел из строя, его необходимо заменить и перенастроить с правильным адресом стойки и конфигурацией каналов. Всегда создавайте резервную копию конфигурации 3500 (через Систему 1) перед заменой любого модуля.
---
Симптомы: Канал, который ранее показывал правильные значения, теперь демонстрирует устойчивое отклонение от ожидаемых. Оборудование исправно, но канал 3500 выдает предупреждение или сигнал тревоги.
Причина: Монитор 3500/40 использует программную калибровку каналов. Со временем константы калибровки могут смещаться, особенно в мониторах, которые работали годами без обновления прошивки. Проблема усугубляется в условиях сильной вибрации или перепадов температуры.
Решение: Выполните калибровку канала с помощью мастера калибровки программного обеспечения 3500 Fleet. Для этого требуется известный источник калибровочного сигнала (калибратор, способный выдавать номинальный диапазон датчика — обычно 200 мВ/мил для бесконтактных датчиков). Следуйте инструкциям мастера на экране, сохраните калибровку на мониторе и проверьте показания канала. Если дрейф сохраняется после повторной калибровки, возможно, неисправен модуль монитора, и его следует заменить.
---
Симптомы: на модуле 3500/15 загорается светодиод ошибки, или вся стойка гаснет. Резервный источник питания не обеспечивает корректного включения в случае сбоя.
Причина: Блок питания 3500/15 — импульсный. В условиях нестабильного сетевого напряжения или значительных электрических помех (часто встречающихся вблизи крупных двигателей или преобразователей частоты) блок питания может выйти из строя. Изношенные конденсаторы в старых блоках 3500/15 являются распространенной причиной поломки. Если резервный блок питания не справляется с нагрузкой, проблема часто кроется в проводке распределения питания или в цепи распределения нагрузки блока питания.
Решение: Замените неисправный модуль 3500/15 на заведомо исправный. Перед заменой проверьте входное напряжение на клеммах питания — номинальное 24 В постоянного тока или 115/230 В переменного тока в зависимости от варианта модуля. После замены новый блок питания должен немедленно загореться зеленым светодиодом. Проверьте резервный блок питания, временно отключив основной — стойка должна оставаться под напряжением, а в журнале событий должна быть зафиксирована запись о переключении. Если резервный блок питания не включается, проверьте проводку распределения нагрузки между двумя модулями 3500/15.
---
Симптомы: Каналы назначены на неправильные входы. Сигналы тревоги срабатывают на неактивных каналах. Устройство 3500/22 отображает корректные данные, но основная система получает некорректную информацию. Стойка корректно работает в автономном режиме, но выходит из строя при интеграции с АСУ ТП предприятия.
Причина: Ошибки конфигурации после обновления прошивки, замены модуля или изменения файла проекта System 1. Архитектура 3500 хранит конфигурацию каналов в каждом модуле монитора, а не централизованно — поэтому замена 3500/40 без загрузки правильного файла конфигурации приводит к пустому или неправильно подключенному монитору. Еще одна распространенная ошибка: неправильная нормализация (масштабирование) каналов после замены бесконтактного датчика на другую модель.
Решение: Всегда создавайте резервную копию всей конфигурации стойки (Система 1 → Сохранить как) перед заменой любого модуля. При замене монитора используйте функцию «Загрузить с монитора», чтобы получить существующую конфигурацию, а затем примените ее к новому модулю. Для интеграции с хостом DCS или SCADA убедитесь, что карта регистров Modbus или конфигурация явных сообщений Ethernet/IP соответствуют схеме каналов 3500. Несоответствие порядка байтов (big-endian против little-endian) является частой причиной проблем при интеграции Modbus.
Обзор | Bently Nevada 3500 | Bently Nevada 3300
Архитектура | Стойковая, модульная | Стойковая, модульная
Плотность каналов | До 16 каналов на модуль монитора | До 8 каналов на модуль
Связь | Ethernet, Modbus, последовательный интерфейс | Последовательный интерфейс, ограниченные возможности Ethernet
Возможности защиты | Полный контроль и мониторинг | Мониторинг в первую очередь
Обновления прошивки | Возможность обновления в полевых условиях | Ограниченная версия
Резервный источник питания | Да (3500/15) | Опционально
Типичные области применения | Турбины, компрессоры, ответственное оборудование | Насосы, вентиляторы, системы мониторинга общего назначения
Ценовой диапазон (б/у) | Выше | Ниже
Наличие в регионе | Широко представлено у дистрибьюторов на Ближнем Востоке | Чаще встречается в Северной Америке
Рекомендация: Используйте модель 3500 для любых применений, где требуется защита оборудования (функция отключения) — особенно турбин, компрессоров и крупных поршневых машин в нефтегазовой отрасли. Используйте модель 3300 для вспомогательного мониторинга, где полная функция отключения обеспечивается отдельной системой защиты. В Саудовской Аравии и ОАЭ модель 3500 является стандартом для новых установок; устройства модели 3300 обычно используются на более старых предприятиях или в качестве вспомогательных средств мониторинга.
---
Саудовская Аравия (Saudi Aramco, SABIC): Износ датчиков приближения и срабатывания системы MPS являются основными причинами обращений в сервисную службу. На предприятиях в Саудовской Аравии работают 3500 установок с очень высокой степенью загрузки компрессоров для впрыска газа. Сбои в электроснабжении также распространены из-за сурового климата внутренних районов (высокие температуры, проникновение песка).
ОАЭ (ADNOC, нефтеперерабатывающие заводы в Дубае): Наиболее часто сообщаемой проблемой является дрейф калибровки канала, который объясняется быстрыми колебаниями температуры на прибрежных объектах, где охлаждение морской водой приводит к конденсации. Ошибки связи 3500/22 также часто встречаются из-за сложности интеграции сети с несколькими платформами DCS.
Побережье Мексиканского залива США: Ошибки в конфигурации программного обеспечения возглавляют список причин отказов, что обусловлено большим количеством сторонних интеграторов и частыми заменами модулей во время планового технического обслуживания. Неисправности, связанные с ROTA (вращение входов теплового анализатора на модулях 3500/45), здесь встречаются чаще из-за большого количества установленных газовых турбин на парогазовых электростанциях.
---
В: Как часто следует заменять бесконтактные датчики в системе Bently Nevada 3500?
A: Типичные интервалы замены датчиков составляют 12–24 месяца в зависимости от области применения. В условиях высоких температур и сильной вибрации (газовые турбины, компрессоры) замена производится в более короткие сроки. После замены всегда проверяйте зазор и документируйте новое базовое напряжение.
В: Можно ли заменить монитор 3500/40, не отключая оборудование?
A: Модуль мониторинга можно заменить во время работы оборудования, если заменяемый канал не находится в активном состоянии срабатывания и резервная защита (если она настроена) исправна. Однако перед установкой заменяемый монитор должен быть предварительно настроен с правильными параметрами канала. Никогда не извлекайте монитор, если его канал находится в активном состоянии тревоги.
В: Что приводит к потере связи маршрутизатором 3500/22 с хостом?
A: Наиболее распространенными причинами являются сбой физического соединения (кабель Ethernet, последовательный кабель), конфликт IP-адресов в сетевой стойке или проблемы с электропитанием, затрагивающие именно 3500/22. Перезагрузка стойки обычно восстанавливает связь. Если вышел из строя сам 3500/22, его необходимо заменить и перенастроить.
В: Мой модуль 3500 постоянно неожиданно отключается. Какова наиболее вероятная причина?
A: Сначала проверьте заданные значения аварийных сигналов. Если уровни аварийных сигналов установлены слишком близко к заданным значениям срабатывания, срабатывание может быть вызвано нормальной вибрацией в процессе работы. Также убедитесь, что конфигурация релейного выхода соответствует ожидаемой логике основной системы (нормально разомкнутый или нормально замкнутый). Просмотрите журнал событий — в нем будет записан точный канал, значение и метка времени события, вызвавшего срабатывание.
В: Как узнать, что мой блок питания 3500/15 неисправен?
A: При неисправности модуля 3500/15 обычно загорается индикатор неисправности (янтарный или красный) перед полным отказом. Вы также можете заметить периодические обрывы связи или сбои каналов, совпадающие с перебоями в электропитании. Замените модуль при первых признаках загорания индикатора неисправности — не ждите полного отказа, так как неисправный основной модуль с вышедшим из строя резервным источником питания выведет из строя всю стойку.
В: Модель Bently Nevada 3500 по-прежнему выпускается в настоящее время?
A: Компания Bently Nevada продолжает продавать и поддерживать систему 3500, хотя линейка продукции была дополнена более новыми платформами. Система 3500 остается стандартом для защиты критически важного оборудования в нефтегазовой, энергетической и нефтехимической отраслях по всему миру. Однако некоторые устаревшие модули (особенно более старые варианты 3500/22) сняты с производства — для уточнения наличия обратитесь в компанию Honeywell (материнская компания Bently Nevada).
---
С продукцией Bently Nevada можно ознакомиться на сайте tztechio.com/bently-nevada. С решениями для ПЛК и автоматизации можно ознакомиться на сайте tztechio.com/plc.
