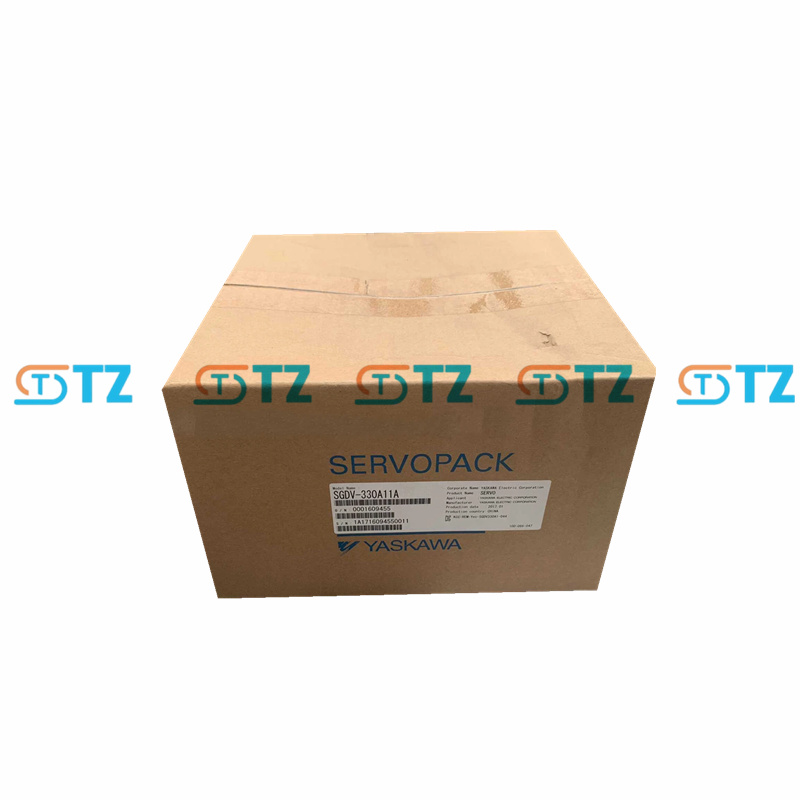

СЕРВОДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА YASKAWA SGDV-330A11A СЕРИИ SIGMA-V

Параметры продукта

Модель: СГДВ-330А11А

Серия: Серия Sigma-V SGDV

Номинальная выходная мощность: 5 кВт (5000 Вт)

Входное питание:

Трехфазный переменный ток: 200-230 В переменного тока, 50/60 Гц

Диапазон напряжения: 170–253 В переменного тока (номинальное 200 В переменного тока, +10%/-15%)

Входной ток: около 25 А

Выход:

Номинальный выходной ток: 32,9 А

Пиковый выходной ток: около 78 А

Выходное напряжение: 0-230 В переменного тока

Выходная частота: 0-400 Гц

Режим управления: командное управление по протоколу MECHATROLINK-II (применимо к вращающимся двигателям). Поддерживает управление крутящим моментом, скоростью, положением и синхронной фазой. Поддержка полного замкнутого управления

Условия окружающей среды:

Температура рабочей среды: от 0°C до +55°C

Температура хранения: от -20°С до +85°С

Влажность окружающей среды: от 20% до 80% (без конденсации)

Степень защиты: IP10 (подходит для чистых и контролируемых промышленных сред)

Интерфейс связи: связь MECHATROLINK-II (максимальная скорость передачи 10 Мбит/с, цикл связи от 250 мкс до 4 мс, поддержка до 30 станций) Коммуникационная способность RS-422

Обратная связь с энкодером Поддержка 20-битных последовательных энкодеров высокого разрешения (абсолютных или инкрементальных) Совместимость с 17-битными и более высокими энкодерами

Частотная характеристика: 1,6 кГц (лучшая в отрасли производительность)

Диапазон регулирования скорости: 1:5000

Уровень вибрации: V15

Сопротивление изоляции: постоянный ток 500 В, 10 МОм или выше

Выдерживаемое напряжение изоляции: переменный ток 1500 В, 1 минута (класс 200 В)

Цифровой вход/выход Семь цифровых входов (общие сигналы, такие как P-OT, N-OT, /SI0-/SI6) Три цифровых выхода (тревога, завершение позиционирования, постоянная скорость и т. д., такие как ALM, /COIN, /V-CMP)

Безопасность и сертификация Соответствует UL 508C, EN 50178, EN 55011 (группа A, класс 1), EN 61800-3 и EN 61800-5-1 EN 954 категория 3, категория остановки 0, IEC 61508 SIL2

Метод охлаждения: Естественное охлаждение

Другое: Поддержка подключения внешнего регенеративного резистора для оптимизации управления энергопотреблением Встроенная функция позиционирования, поддержка точечных операций и поиска исходной точки

Функция

Высокоточное управление движением Поддерживает 20-битные энкодеры высокого разрешения для достижения точного положения, скорости и управления крутящим моментом. Диапазон управления скоростью составляет 1:5000, а частотная характеристика составляет 1,6 кГц, что подходит для высоких требований к динамическому отклику.

Связь MECHATROLINK-II: высокоскоростное сетевое управление (10 Мбит/с, цикл связи от 250 мкс до 4 мс), поддерживающее до 30 станций и достигающее многоосевой синхронизации. Обеспечивает крутящий момент, скорость, положение и высокоточное синхронное управление фазой, подходящее для сложных траекторий движения.

Автоматическая настройка Адаптивное управление нагрузкой в ​​реальном времени, автоматическая регулировка усиления сервопривода и упрощенная отладка. Расширенная автонастройка может быстро оптимизировать механические характеристики и быстро устанавливать оптимальные параметры даже для первого контакта.

Подавление вибрации Улучшенная функция подавления вибрации снижает механический резонанс и повышает стабильность системы. Поддерживает FT001 (улучшение подавления вибрации) и FT003 (обратная связь по давлению) для сокращения времени позиционирования.

Многофункциональное управление Поддерживает режимы управления крутящим моментом, скоростью и положением, а также обеспечивает гибкое применение посредством переключения параметров. Встроенная функция позиционирования, поддерживающая работу JOG (JOG), поиск начала координат и вывод с фиксированной точкой.

Механизм защиты: Включая _гибкую пользовательскую систему_, поддерживающую однофазные 200 В, трехфазные 200 В и абсолютные энкодеры, соответствующие международным стандартам. Записи истории аварий облегчают диагностику неисправностей.

Простота настройки и интеграции Мастер настройки и функции подтверждения проводки предоставляются через проектный инструмент SigmaWin+ для упрощения установки. Параметры могут быть введены напрямую через корпус драйвера, что снижает сложность проводки.

Энергосбережение и эффективность Двухполупериодное выпрямление и управление ШИМ на основе IGBT обеспечивают синусоидальный выходной сигнал для снижения потребления энергии. Поддержка подключения внешнего регенеративного резистора для оптимизации управления энергопотреблением.

Совместимость. Полная интеграция с серводвигателями Yaskawa серии Sigma-5 (например, SGMGV, SGMSV). Поддержка нескольких устройств обратной связи для повышения гибкости системы.

Сценарии применения

Роботы: Сочленения, приводящие в действие промышленных роботов и коллаборативных роботов, требующие высокоточной многоосевой синхронизации.

Станки с ЧПУ: используются для высокоточной фрезерной, токарной и шлифовальной обработки, обеспечивая стабильное управление скоростью и положением.

Оборудование для производства полупроводников: применяется в высокоточных операциях, таких как обработка пластин и корпусирование чипов.

Оборудование для упаковки электронных компонентов: обеспечивает работу высокоскоростных машин с технологией поверхностного монтажа (SMT) или упаковочных машин, удовлетворяя требованиям динамической нагрузки.

Упаковочное оборудование: используется в высокоскоростных упаковочных машинах, запечатывающих машинах и этикетировочных машинах, обеспечивая точное управление движением.

Система обработки материалов: приводит в действие мощные конвейерные ленты, автоматические системы сортировки и штабелеры, обеспечивая эффективную и стабильную работу.

Текстильное оборудование: приводит в действие высокоскоростные ткацкие станки или прядильные машины, снижает вибрацию и повышает устойчивость.

Оборудование для производства жидких кристаллов: используется для точного позиционирования и синхронного управления с целью повышения эффективности производства.

Станки и общее машиностроение: применяется в высоконагруженном и высокоточном механическом оборудовании, таком как штамповочные машины или машины для литья под давлением.

Преимущество продукции:

Все товары являются подлинными, новыми и готовыми к поставке дистрибьютором. Пожалуйста, сообщите нам, если требуются другие условия: бывшие в употреблении, открытые коробки, восстановленные и т. д.

Многие доступные варианты просто ждут вас, не стесняйтесь спрашивать, чтобы получить более выгодную сделку!!!
