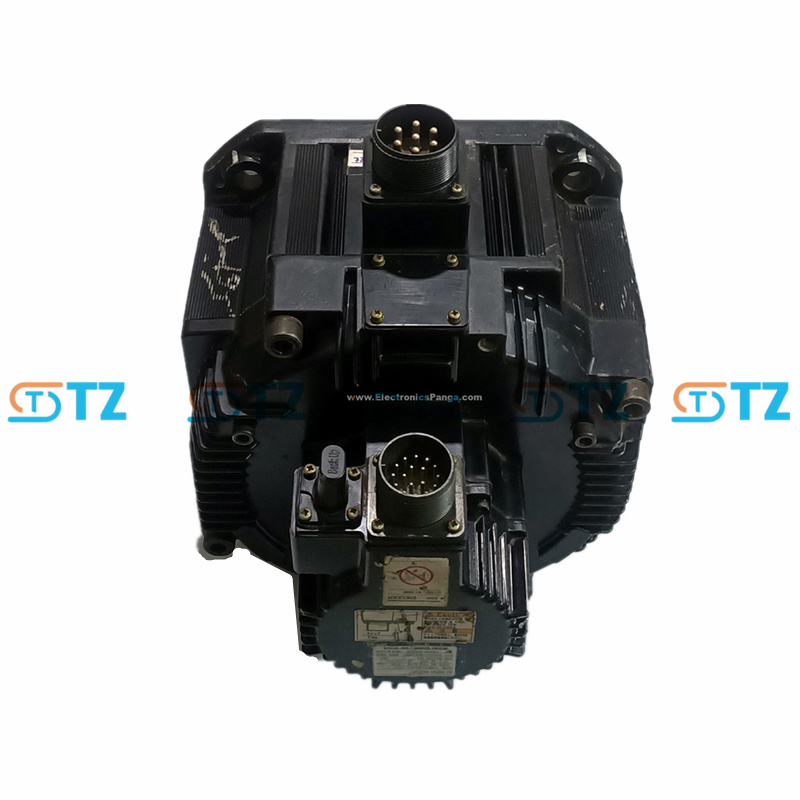

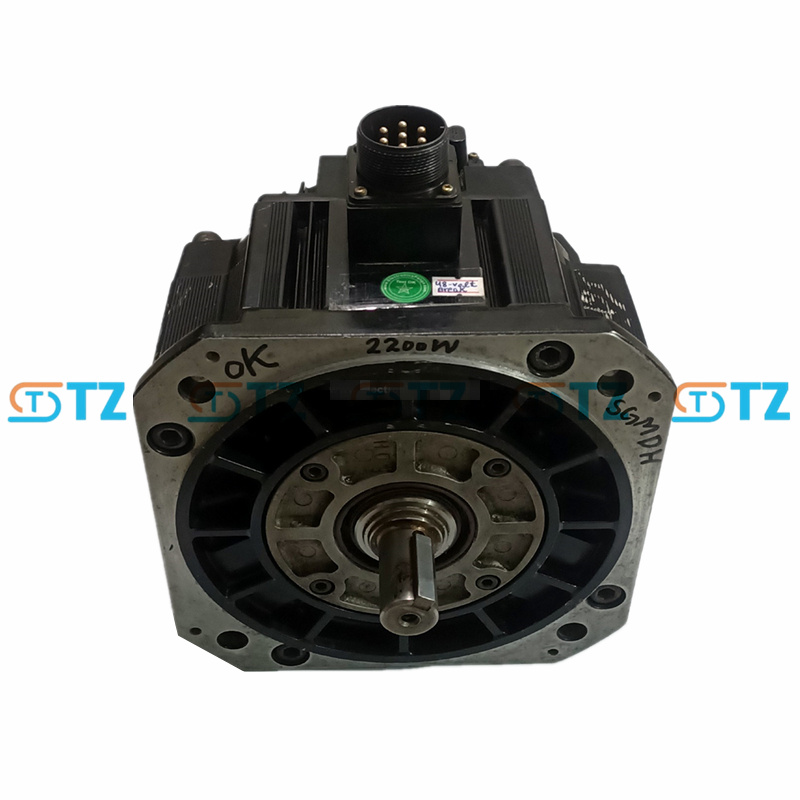

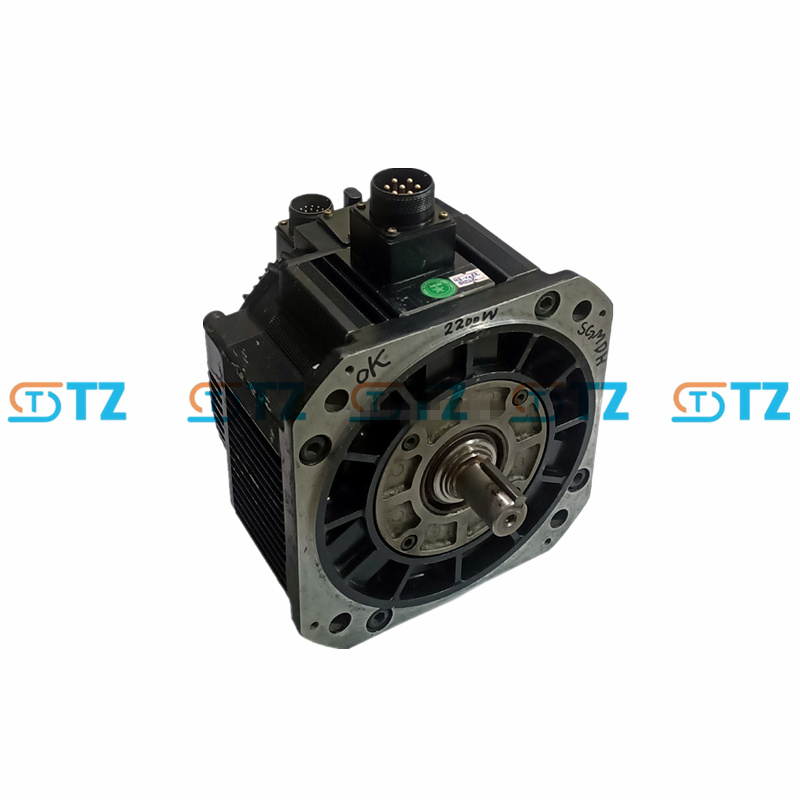

YASKAWA SGMDH-22A2A-YR13 СЕРВОУЗЕЛ ПЕРЕМЕННОГО ТОКА СЕРИИ SIGMA-II

Параметры продукта

Модель: СГМДХ-22А2А-YR13

Серия: Сигма-II СГМДХ

Номинальная мощность: 2,2 кВт (2,95 л.с.)

Номинальное напряжение: 200 В переменного тока (трехфазное)

Номинальный ток: 15,7А

Номинальная скорость: 1500 об/мин

Максимальная скорость: 2000 об/мин

Номинальный крутящий момент: 14,0 Нм

Пиковый крутящий момент: около 42,0 Нм (300% номинального крутящего момента, эталонный стандарт Sigma-II)

Инерция ротора: Высокая инерция, около 0,0675 кг·м² (см. SGMDH-22A)

Кодер: 17-битный абсолютный энкодер (131072 имп/об)

Класс защиты: IP67 (полностью закрыт, за исключением конца вала, необходимо подтвердить наличие сальника)

Класс изоляции: класс F

Конструкция конца вала: прямой вал со шпоночным пазом, без тормоза, без сальника

Метод охлаждения: естественное охлаждение

Температура окружающей среды: от 0 до +40°C

Влажность окружающей среды: от 20% до 80% (без конденсации)

Уровень вибрации: 15 мкм или меньше

Сертификация: UL, cUL, CE (согласно EN 50178, EN 55011, класс A, EN 61800-3)

Особенность

Высокая мощность и высокий крутящий момент: номинальная мощность 2,2 кВт и номинальный крутящий момент 14,0 Нм (пиковый 42,0 Нм) для тяжелых условий эксплуатации. Высокоинерционная конструкция обеспечивает устойчивость и устойчивость к колебаниям нагрузки.

Высокоточное позиционирование: 17-битный абсолютный энкодер (131072 имп/об) обеспечивает управление положением с высоким разрешением без необходимости возврата в исходное положение после сбоя питания. Поддерживает полное управление с обратной связью (требуются совместимые драйверы, такие как SGDM-20ADA).

Прочный и долговечный: класс защиты IP67 (кроме конца вала), подходит для суровых промышленных условий, масляное уплотнение может улучшить защиту конца вала. Изоляция класса F поддерживает работу при высоких температурах.

Гибкая конфигурация: Прямой вал со шпоночным пазом для легкого подсоединения тяжелой техники. Опционально тормоз или масляное уплотнение.

Совместимость приводов: Разработан для приводов Sigma-II (например, SGDM-20ADA, SGDH-20AE), также совместим с Sigma-5 (SGDV-180A01A, подлежит проверке). Поддерживается аналоговое управление напряжением/импульсной последовательностью и связь MECHATROLINK-II (визуальный драйвер).

Сценарий применения

Большие станки с ЧПУ: приводной шпиндель или мощный подающий вал для высоких требований к крутящему моменту.

Промышленные роботы: управляют основанием или сочленением большой роботизированной руки для обеспечения стабильного движения.

Прессовое оборудование: приводит в действие силовые части пробивного станка или машины для литья под давлением, обеспечивая высокую выходную силу.

Обработка материалов: управление тяжелыми конвейерами или подъемниками для перемещения больших грузов.

Упаковочное оборудование: приводит в действие шпиндель или тяговый механизм большой упаковочной линии для поддержания устойчивости.

Ветроэнергетика: для систем рыскания или переменного шага для обеспечения надежного крутящего момента.
