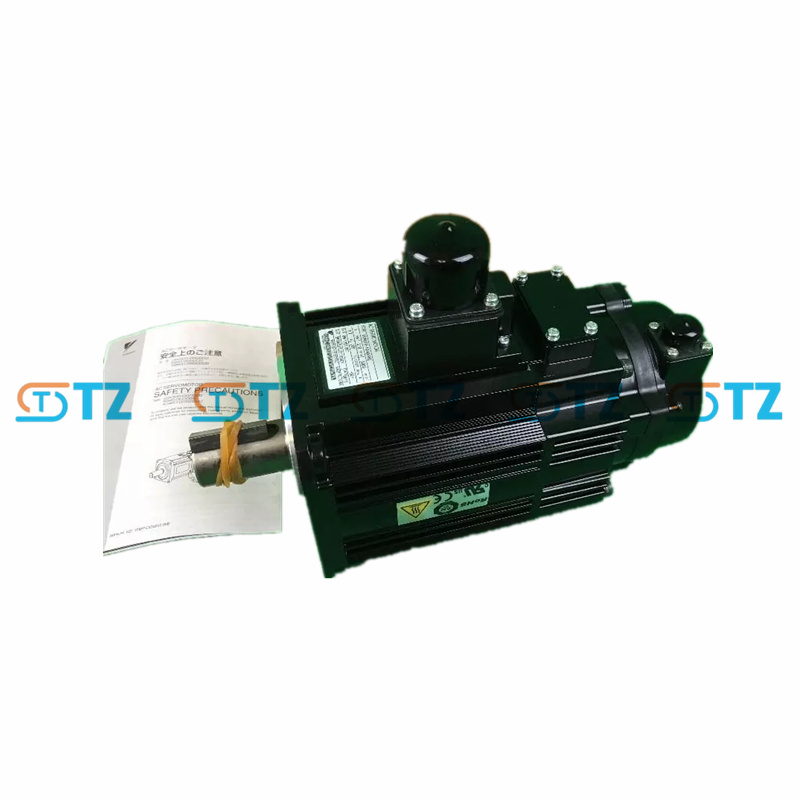

СЕРВОДВИГАТЕЛЬ YASKAWA SGMGV-20ADA61 СЕРИЯ SIGMA-5
ЯСКАВА СГМГВ-20АДА61 — бесщёточный серводвигатель средней мощности серии Sigma-5, предназначенный для точного управления движением с высоким крутящим моментом в промышленной автоматизации.
КОД ТН ВЭД: 8538909200
Продукт не :
YASKAWA SGMGV-20ADA61Производство :
YASKAWAРазмер (см) :
13*13*22Вес (кг) :
9.7Источник :
JAPANГарантия :
12 MonthВремя выполнения :
Ready DRIVEОписание :
AC SERVO MOTORПараметры продукта
Модель: СГМГВ-20АДА61
Серия: Сигма-5 СГМГВ
Номинальная выходная мощность: 1,8 кВт (1800 Вт, 2,41 л.с.)
Номинальный крутящий момент: 11,5 Н·м (101,8 фунт-дюйм)
Мгновенный максимальный крутящий момент: 28,7 Н·м (254,9 фунт-дюйм, ~250% от номинального, поддерживается в течение ~3 секунд)
Номинальная скорость: 1500 об/мин
Максимальная скорость: 3000 об/мин
Номинальный ток: 13,9 А
Мгновенный максимальный ток: 42 А
Входное напряжение: трехфазное 200 В переменного тока, 50/60 Гц
Кодер: 20-битный инкрементный энкодер (1 048 576 импульсов/об, ~4 млн имп/об с квадратурой)
Инерция: Средняя инерция (~26,2 кг·см², выведено из SGMGV-20DDA21)
Степень защиты: IP67 (полностью закрытый, пыле- и водонепроницаемый, без вала)
Класс изоляции: F
Вибростойкость: 24,5 м/с² (направление X, Y), 49 м/с² (направление Z)
Сопротивление изоляции: ≥10 МОм при 500 В постоянного тока
Выдерживаемое напряжение изоляции: 1500 В переменного тока в течение 1 минуты
Условия окружающей среды: Рабочая температура: от 0°C до +40°C Температура хранения: от -15°C до +70°C
Влажность: от 20% до 80% (без конденсации)
Конструкция вала: Прямой вал со шпоночным пазом и резьбовым концом (винт М8)
Монтаж: Фланцевый (130 x 130 мм)
Охлаждение: Для указанной производительности требуется радиатор (400 x 400 x 20 мм, железный)
Другое: Нет тормоза или масляного уплотнения (стандартная конфигурация) Возбуждение постоянного магнита
Версия дизайна: A (стандартная)
Функции
Высокоточное позиционирование: 20-битный инкрементальный энкодер (~4M ppr) для сверхточной обратной связи. Поддерживает управление положением с высоким разрешением с приводами Sigma-5.
Высокий крутящий момент и скорость: номинальный крутящий момент 11,5 Н·м, с пиковым значением 28,7 Н·м при динамических нагрузках. Номинальная скорость 1500 об/мин, до 3000 об/мин для высокоскоростной работы.
Экологическая прочность: защита IP67 для защиты от пыли и воды (исключая вал). Работает при температуре от 0°C до +40°C и влажности 20%-80%.
Конструкция средней инерции: Балансирует отзывчивость и устойчивость для приложений с умеренной инерцией нагрузки. Подходит для станков и трансферных машин.
Совместимость: Оптимизирован для приводов Sigma-5, но совместим с приводами Sigma-II/III с регулировкой параметров. Поддерживает режимы управления крутящим моментом, скоростью и положением.
Техническое обслуживание: Последовательный кодер упрощает проводку. Основные/управляющие цепи разделены для легкой диагностики.
Приложения
Робототехника: Совместное управление промышленными роботами среднего размера.
Станки с ЧПУ: приводы подачи или шпинделя для фрезерования, токарной обработки и шлифования.
Транспортировка материалов: конвейеры, штабелеры и транспортные машины.
Упаковочные машины: высокоскоростная герметизация, картонажная упаковка или укладка на поддоны.
Станки: точное позиционирование для токарных станков и прессов.
Пищевая промышленность: управление движением в средах, соответствующих стандарту IP67.
