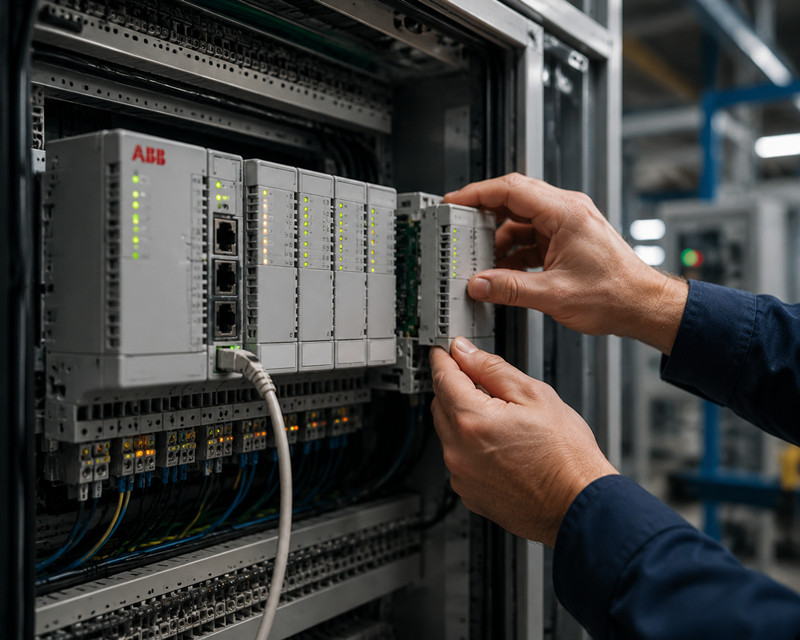

Он АББ Платформа AC500, включающая серии PM5xx, PM58x и PM59x, используется на водоочистных сооружениях, в системах автоматизации зданий и технологических линиях в Европе и на Ближнем Востоке. Инженеры на местах сталкиваются с одними и теми же предсказуемыми неисправностями.

Почему мой процессор AC500 не запускается?

При включении процессор выходит из строя по четырем причинам.

Сначала подайте питание. Модулям питания серии TA521 требуется чистый вход 24 В постоянного тока. Проверьте зеленый светодиод на передней панели модуля питания. Если он выключен, значит, вход постоянного тока отсутствует, входное напряжение ниже 19,2 В или сам модуль питания вышел из строя. Измерьте напряжение непосредственно на клеммах с помощью мультиметра. Не доверяйте индикаторной лампе на панели.

Повреждение загрузчика. Менее распространенная проблема. Она возникает на процессорах PM582 после неудачного обновления прошивки или отключения питания во время обновления. Индикатор питания процессора загорается, но ничего больше не происходит. Перезагрузите прошивку через слот для SD-карты с помощью Automation Builder. Если это не поможет, процессору потребуется перепрошивка загрузчика от ABB.

Проблемы с картой памяти. На ПЛК PM591 и PM592 используйте SD-карту, отформатированную в FAT32, с действительным образом прошивки. Карта от другого ПЛК или поврежденная карта полностью предотвратит загрузку. Извлеките карту и попробуйте загрузиться без нее. Если процессор запустится, значит, проблема в карте.

Положение переключателя RUN/STOP. Звучит очевидно, но мы уже не раз объясняли это инженерам. Если переключатель находится в режиме STOP, процессор включается, но не выполняет программу. Переведите его в положение RUN и перезагрузите устройство.

---

Что означают режимы мигания светодиода на PM582?

Светодиодный индикатор состояния PM582 точно покажет, в чем проблема, если известен код ошибки прошивки:

Светодиодный рисунок | Значение | Действие

Зеленый цвет сплошной | Работает в обычном режиме | Ничего

Мигающий зеленый (медленно) | Режим СТОП | Проверьте переключатель РАБОТА/СТОП или состояние программы

Мигает красным, 2 вспышки, затем пауза | Аппаратная неисправность | Требуется замена процессора

Мигает красным, 3 вспышки, затем пауза | Ошибка шины | Проверьте модуль объединительной платы TA523 и соединения шины ввода-вывода

Мигает красным, 4 вспышки, затем пауза | Ошибка программы, таймаут сторожевого таймера | Проверка времени цикла и логики программы

Красный индикатор | Критическая ошибка | Вероятно, процессор вышел из строя, замените его

Три мигания (ошибка шины) — вот что вводит людей в заблуждение. Все предполагают, что неисправен процессор, но почти всегда проблема в объединительной плате или неплотно закрепленном модуле ввода-вывода. Переустановите модуль объединительной платы TA523 и все подключенные модули ввода-вывода, затем перезагрузите устройство. Если три мигания повторяются, сначала замените TA523. Это дешевле, чем замена процессора.

Четыре вспышки (ошибка программы) означают срабатывание сторожевого таймера. Зайдите в Automation Builder и проверьте конфигурацию задачи. Время цикла превышает установленный лимит сторожевого таймера. Увеличьте время сторожевого таймера или оптимизируйте код. Найдите бесконечные циклы в ST, забытые метки переходов в LADDER или шаги SFC, которые никогда не завершаются.

---

Почему я не могу подключиться к своему AC500 через Ethernet?

Проблемы с подключением к сети Ethernet — вторая по распространенности проблема.

Неверный IP-адрес. IP-адрес по умолчанию для серии PM5xx — 192.168.0.10. Если кто-то его изменил или ваш ноутбук находится в другой подсети, подключение не удастся. Удерживайте кнопку STOP на процессоре, подключитесь напрямую с помощью кроссоверного кабеля (большинство современных сетевых карт автоматически определяют MDIX, но не все) и просканируйте сеть с помощью инструмента обнаружения сети Automation Builder.

Несоответствие подсети. Ваш ноутбук может быть подключен к IP-адресу 192.168.1.x, а ПЛК — к 192.168.0.x. Установите для ноутбука статический IP-адрес в том же диапазоне: 192.168.0.100 с подсетью 255.255.255.0.

Брандмауэр блокирует порты. Automation Builder использует TCP-порты 6681 и 6682 для связи. Брандмауэр Windows Defender или корпоративное программное обеспечение безопасности часто блокируют их. Добавьте правило для входящих соединений, чтобы разрешить их. Также убедитесь, что ПЛК не находится за управляемым коммутатором с включенной защитой портов.

Повреждение физического уровня. В промышленных условиях разъемы RJ45 быстро изнашиваются. Вибрация, влага, масляный туман — все это ухудшает состояние кабелей Ethernet. Попробуйте использовать заведомо исправный кабель. Если светодиодный индикатор соединения на порту Ethernet процессора не загорается при подключении, замените кабель. Если он по-прежнему не загорается, возможно, порт вышел из строя. Используйте второй порт Ethernet, если он есть у вашего процессора, или добавьте модуль Ethernet CM574.

---

Показания аналогового входа у меня совершенно нестабильны — в чём проблема?

Нестабильные или резко меняющиеся аналоговые значения на модулях TA521-AI4 или TA522-AI8 указывают на проблемы с проводкой или конфигурацией, а не на неисправность модуля.

Проблемы с петлей 4-20 мА. Наиболее распространенная причина — обрыв провода в петле. Проверьте целостность цепи от передатчика до модуля искусственного интеллекта. Затем проверьте питание петли. Если передатчик питается от петли, напряжение 24 В должно быть стабильным. Падение напряжения даже на 50 мс вызывает скачок показаний. Используйте прецизионный резистор (250 Ом) параллельно входным клеммам и измерьте напряжение. Напряжение 1-5 В постоянного тока на резисторе соответствует исправной петле 4-20 мА.

Заземляющие петли. Когда передатчик и ПЛК подключены к разным источникам питания или точкам заземления, заземляющие петли вносят помехи в сигнал. Используйте изолированные модули AI или установите изолятор сигнала между передатчиком и входом ПЛК.

Неправильное масштабирование в Automation Builder. Каждому аналоговому модулю необходимы правильные параметры масштабирования. Если вы настроили вход 4-20 мА как 0-10 В или задали неправильный диапазон инженерных единиц (например, 0-100 PSI вместо 0-250 PSI), показания будут выглядеть некорректно, хотя сам модуль будет работать правильно. Проверьте конфигурацию модуля в Automation Builder на вкладке «Сопоставление входов/выходов».

Настройки фильтра. Модули AC500 AI имеют настраиваемые цифровые фильтры. Если постоянная времени фильтра установлена ​​слишком низко, вы увидите электрические помехи. Если слишком высоко, вы пропустите реальные изменения процесса. Начните с 50 мс и регулируйте значение по мере необходимости.

Синфазное напряжение. На микросхеме TA521-AI4 максимальное синфазное напряжение между любым входом и землей составляет 30 В постоянного тока. Если ваш передатчик подключен к другой земле, вы можете превысить это значение и получить нестабильные показания. Соедините все аналоговые общие выводы в одной точке.

---

Моя программа загружается, но ПЛК немедленно переходит в режим СТОП.

Программа загружается нормально, затем загрузка процессора резко падает, и программа останавливается.

Отсутствует конфигурация оборудования. Ваша программа ссылается на модули ввода-вывода, которые физически отсутствуют, или конфигурация объединительной платы в Automation Builder не соответствует тому, что находится на шине. Откройте конфигурацию оборудования и сравните ее с фактическим оборудованием. Если вы заменили TA521 на TA522 или переместили модули в другие слоты, конфигурация недействительна.

Переполнение задачи / превышение времени ожидания сторожевого таймера. Программа компилируется и загружается, но время цикла превышает время ожидания сторожевого таймера при выполнении. Это происходит, когда добавляется ресурсоемкий функциональный блок, например, ПИД-регулятор с быстрым циклом, которого не было в предыдущей программе. Проверьте конфигурацию задачи и увеличьте время ожидания сторожевого таймера или оптимизируйте проблемный блок кода.

Деление на ноль или необработанное исключение. Код ST и LADDER приведет к сбою процессора, если произойдет деление на ноль, недопустимый указатель или выход индекса массива за пределы допустимого диапазона. Автоматического обработчика исключений нет. Процессор переходит в состояние STOP. Добавьте проверку границ перед математическими операциями. В ST проверяйте, не равен ли делителю нулю, перед делением. В LADDER используйте блоки сравнения перед математическими функциями.

Принудительное управление выходами в режиме STOP. Если у вас были принудительно подключены цифровые выходы, и вы загружаете новую программу, состояние принудительного управления может конфликтовать с новой логикой. Перед загрузкой удалите все принудительные действия. В Automation Builder перейдите в раздел «Принудительные действия» и удалите все принудительные действия, затем загрузите программу.

---

Где еще можно достать запасные модули AC500?

Платформа AC500 прошла несколько этапов жизненного цикла. Некоторые модули по-прежнему активны, другие сняты с производства.

Для приобретения современных моделей (PM591, PM592, CM574) лучше всего обращаться напрямую в компанию ABB, однако сроки поставки более старых моделей могут составлять от 8 до 16 недель. Модели PM571, PM582, CM571 и некоторые варианты серии TA521 сняты с производства или прекращены.

Дистрибьюторы комплектующих для автоматизации, такие как Rexel, Sonepar, и специализированные компании, занимающиеся промышленной автоматизацией, по-прежнему имеют в наличии новые товары со склада (NOS). Цены сильно различаются. Рекомендуется проверять информацию у нескольких поставщиков.

Специализированные поставщики, такие как tztechio.com, предлагают проверенные бывшие в употреблении и новые модули AC500, особенно редкие модели, такие как PM582 и CM571.

Снятые с производства модули — найти новые будет сложно:

· ПМ571

· PM582

· CM571

· Серия TA521 (существует несколько вариантов, но TA521-ETH и TA521-AI4 по-прежнему более доступны, чем другие).

· Более старые модули объединительной платы

При проектировании новой системы или замене вышедшего из строя процессора, выбирайте PM591 или PM592 вместо PM582. Они выпускаются в настоящее время и имеют лучшую доступность.

---

Можно ли использовать AC500 со старыми приводами ABB?

Да. Привод AC500 взаимодействует со старыми моделями приводов ABB по последовательному интерфейсу Modbus RTU.

Модуль Modbus RTU через CM572. Модуль последовательной связи CM572 предоставляет порты RS-232 и RS-485. Настройте его как Modbus-мастер в Automation Builder. Подключите клеммы RS-485 (A+/B-) к порту Modbus привода. Обратите внимание на оконечные резисторы. Включите их только на двух физических концах шины.

Приводы ACS350 и ACS355 поддерживают Modbus RTU «из коробки». Группа параметров привода 53 (конфигурация Modbus) задает идентификатор станции, скорость передачи данных и четность. Согласуйте эти параметры с конфигурацией CM572. Общие настройки: 19200 бод, 8 бит данных, четная четность, 1 стоповый бит.

Библиотека DriveAP. Компания ABB предоставляет библиотеку функциональных блоков DriveAP для Automation Builder. Она обеспечивает связь по протоколу Modbus с приводами ABB без написания необработанного кода функций Modbus. Добавьте блок DriveAP, настройте идентификатор привода и читайте/записывайте параметры по индексу.

Приводы ACS580 и ACS880 также работают по протоколу Modbus RTU, но они также поддерживают полевые шины на основе Ethernet, если у вас есть микроконтроллер CM574 или встроенный в процессор порт Ethernet. Для новых установок используйте Modbus TCP вместо RTU. Это быстрее, проще в диагностике и сопряжено с меньшим количеством проблем с проводкой.

---

Краткое содержание

Большинство неисправностей AC500 можно отнести к нескольким категориям: проблемы с питанием, несоответствие конфигурации, проблемы с проводкой и срок службы модуля. Держите на складе запасную объединительную плату TA523. Это наиболее распространенная точка отказа после блока питания. В случае сомнений, ориентируйтесь на код ошибки светодиода процессора, чтобы понять, с чего начать поиск неисправности.

Для получения более подробной информации о продукции ABB для автоматизации ознакомьтесь с нашими руководствами по платформам ПЛК ABB, основам работы ПЛК, преобразователям частоты и системам промышленной автоматизации.

-------------------------------------------------------------------------------------------------------------------
