Программируемый логический контроллер Allen-Bradley PLC-5: руководство по утилизации, варианты замены и где найти запасные части.

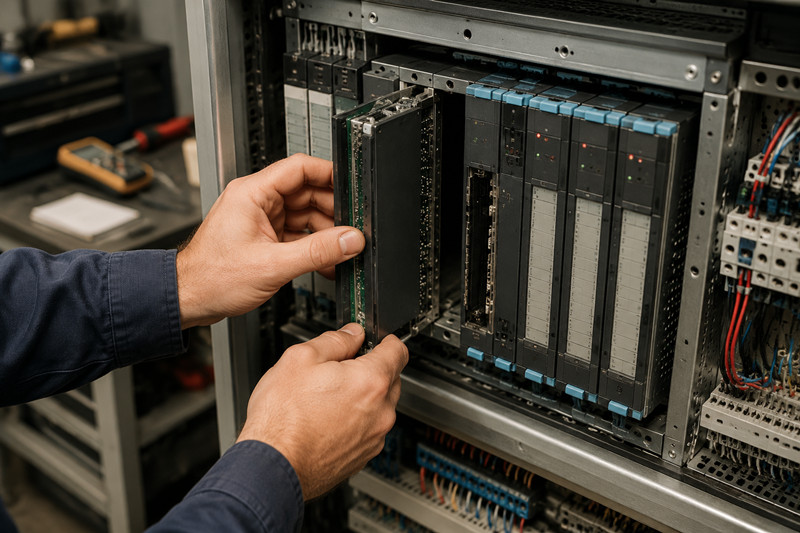

В одиннадцать часов вечера во вторник зазвонил телефон. На холодильной установке с аммиачным охлаждением на складе-холодильнике вся система перешла в аварийный режим, температура продукта начала повышаться. На ПЛК-5 постоянно горел красный светодиод PROC, и никакие перезагрузки не могли вернуть его в рабочее состояние. Я заменил его на запасной 1785-L80B, загрузил программу с дискеты, и система охлаждения снова заработала, прежде чем первая партия замороженного мяса начала размягчаться. Этот процессор проработал непрерывно четырнадцать лет. Он решил выйти из строя именно в ту ночь.
Производство семейства PLC-5 было прекращено много лет назад. Сроки последнего заказа истекли. Но количество установленных систем огромно, и эти системы выходят из строя не в соответствии с вашим бюджетным графиком.
Замена работающей системы управления обходится в шестизначную сумму и требует остановки производства. ПЛК-5, управляющий реактором периодического действия, производящим один и тот же продукт с 1997 года, — программа отлажена, операторы знают об этом, и руководитель производства не хочет заниматься проектом миграции, который чреват задержками ввода в эксплуатацию на несколько недель.
Стойка ввода-вывода 1771 и процессоры 1785 были созданы в то время, когда компания Rockwell уделяла чрезмерное внимание проектированию. Позолоченные разъемы объединительной платы. Корпус из толстостенной стали. Модель 1771-PS7 1992 года выпуска будет по-прежнему работать в пределах допустимых параметров, если конденсаторы не высохли.
Я видел системы PLC-5, управляющие приводами столов сталелитейных заводов, системами управления последовательностью химических партий, клапанами трубопроводов и половиной автомобильных трубопроводов, построенных в 1990-х годах. Заявка на капитальные вложения в модернизацию лежит в ящике, ожидая катастрофической поломки или бюджетного года, который так и не наступит.
После более чем двадцати лет работы в этой области я выяснил, что на самом деле выходит из строя, а не то, что, согласно инструкции, теоретически может выйти из строя.
Модуль 1771-PS7 подает на объединительную плату напряжение 5 В и 24 В постоянного тока. Электролитические конденсаторы внутри имеют ограниченный срок службы — примерно от семи до десяти лет в вентилируемой панели. В герметичном корпусе, работающем при температуре окружающей среды 50°C, эти конденсаторы выходят из строя за пять лет.
Признаки неисправности PS7:
· Периодически возникающие неисправности стойки устраняются после перезагрузки питания.
· Мигающий или тусклый светодиод питания
· Необъяснимые ошибки ввода-вывода на определенных слотах.
· Напряжение на линии 5 В, измеренное мультиметром, ниже 4,75 В.
Когда PS7 полностью выходит из строя, вся стойка гаснет. Я вожу с собой в машине запасную 1771-PS7.
У PS7 наблюдается характерная картина отказов в зависимости от напряжения сети. При напряжении 120 В/60 Гц (Северная Америка) выпрямительные диоды, как правило, выходят из строя раньше конденсаторов. При напряжении 230 В/50 Гц (Европа, Ближний Восток) первыми выходят из строя входные фильтрующие конденсаторы — более высокое среднеквадратичное напряжение сильнее нагружает диэлектрик. При производстве используются компоненты, соответствующие требованиям сертификации CE и UL.
Процессоры 1785 используют литиевую батарею 3,6 В (1770-XY) для поддержания работы пользовательской программы в SRAM при отключении основного питания. При напряжении ниже примерно 3,0 В процессор загорается предупреждающий светодиод BAT. При напряжении ниже 2,5 В процессор разряжен.
Важный момент: батарея разряжается быстрее, когда процессор включен, чем когда он выключен. Процессор 1785-L80B, работающий непрерывно, разряжает батарею за двенадцать-восемнадцать месяцев — примерно за половину срока службы той же батареи в выключенном состоянии.
Заменяйте резервную батарею каждые двенадцать месяцев по установленному графику. Напишите дату замены внутри дверцы шкафа маркером. Я видел, как на предприятиях срывались программы из-за того, что менеджер по техническому обслуживанию предполагал, что батарея прослужит пять лет. Это не так в теплой панели, работающей круглосуточно.
Конкретные модели процессоров, на которые стоит обратить внимание:
· 1785-L80B — Полнофункциональный процессор с 256 КБ памяти. Максимальный расход заряда батареи из-за большего объема SRAM. Проверяйте светодиод BAT раз в квартал.
· 1785-L40B — Процессор среднего уровня, 128 КБ памяти. Немного более длительное время автономной работы, чем у L80B.
В случае потери программы вам понадобятся три вещи: резервная копия файла (.RSP из RSLogix 5), правильная прошивка процессора и рабочее соединение для загрузки.
В модуле 1771-IBD используются оптические изоляторы, которые со временем изнашиваются. Через пятнадцать-двадцать лет коэффициент передачи тока начинает снижаться. Вход перестает надежно определять состояние ВЫКЛ. — ЦП видит логическую единицу, когда полевое устройство обесточено. Замените модуль, когда вы заметите ложные состояния ВКЛ.
1771-OB (выход 24 В постоянного тока) — Транзисторные матрицы Дарлингтона выходят из строя из-за короткого замыкания или обрыва цепи. Короткое замыкание на выходе оставляет нагрузку под напряжением, когда логика выдает сигнал «выключено». У модели 1771-OB нет выходного предохранителя. Держите запасные.
1771-IXE (термопара/милливольтный вход) — использует специализированную гибридную микросхему ASIC, производство которой прекращено. При выходе из строя микросхемы ASIC модуль выдает случайные значения или фиксируется на заданном значении. На вторичном рынке они становятся дорогими, поскольку запасы новых, но старых партий исчерпаны.
RSLogix 5 — единственный способ программирования и устранения неполадок семейства ПЛК PLC-5. Компания Rockwell прекратила продажу новых лицензий много лет назад. Версия 8.20 — последний релиз, 32-битное приложение, работающее в режиме совместимости с Windows 7 и Windows 10. Windows 11 работает нестабильно.
Типичные проблемы RSLogix 5 в 2026 году:
· Связь DH+ через 1784-PCMK — карта PCMCIA устарела. Поддержка драйверов прекратилась с выходом Windows 7. USB-конвертеры в DH+ (1784-U2DHP) стоили от 500 до 1200 долларов и сами сняты с производства.
· Загрузка данных в формате DF1 через последовательный порт — требуется настоящий порт RS-232. USB-адаптеры на базе чипсета FTDI являются наиболее надежными. Адаптеры на базе Prolific вызывают случайные искажения данных.
· Загрузка через Ethernet (1785-L80C/L80E) — наиболее надежный метод, если ваш процессор имеет Ethernet-порт. Установите статический IP-адрес, подключитесь напрямую с помощью кроссоверного кабеля и используйте функцию Who Active.
· Повреждение файла программы — RSLogix 5 использует схему сериализации. Если загруженный файл .RSP не загружается обратно в ЦП, создайте новый файл и сначала загрузите таблицы данных, а затем программу отдельно.
Используйте выделенный ноутбук с установленной Windows 7 или Windows 10 32-бит и программой RSLogix 5. Не позволяйте ИТ-специалистам обновлять его. Не подключайте его к интернету.
В конечном итоге вам всё равно придётся перенести систему. Вот реалистичный сценарий.
Настоящей заменой PLC-5 является ControlLogix — серия 1756-L8x. Компания Rockwell предоставляет инструментарий для миграции, который автоматически преобразует большинство лестничных логических схем. Простая дискретная логика преобразуется без проблем. ПИД-регуляторы, инструкции MSG и блочные передачи (BTR/BTW) требуют ручной доработки.
Стоимость: комплект из одного шасси ControlLogix, процессора, блока питания и коммуникационного модуля стоит 5000–8000 долларов США (рекомендуемая розничная цена). Полная замена корпуса для системы среднего размера (128 точек ввода/вывода) обойдется в 30 000–60 000 долларов США, включая комплектующие и инженерные работы.
CompactLogix (серии 5069-L3x или 5069-L4x) — это более дешевая альтернатива, стоимость которой составляет от 2000 до 4000 долларов за процессор. Модули ввода-вывода 5069 стоят примерно на 30% меньше, чем модули 1756.
Компромиссы:
· CompactLogix поддерживает меньшее количество точек ввода-вывода на шасси.
· Встроенных функций DH+ и удаленного ввода-вывода нет — требуются модули для осуществления явной связи.
· Объединительная плата 5069 не поддерживает адаптерные модули 1771 — требуются все новые модули ввода/вывода.
Для небольших и средних систем PLC-5 (менее 128 точек ввода/вывода) CompactLogix является разумным выбором. Для крупных систем со значительным количеством аналоговых входов/выходов или существующих сетей ControlNet/RIO, использование ControlLogix избавит от проблем с интеграцией.
Некоторые поставщики позиционируют миграцию PAC как прямую замену. Это не так. Заменяются объединительная плата, ввод-вывод, блок питания и среда программирования. Сохраняется только полевая проводка. Заложите в бюджет полную замену системы.
Новые, но старые запасы компонентов PLC-5 и 1771 исчезают из традиционных дистрибьюторских сетей. Компания Rockwell больше не производит их. Оставшиеся запасы находятся в сети независивых дистрибьюторов и у избыточного оборудования.
Наилучшая стратегия закупок: приобретайте запчасти у специалиста по промышленной автоматизации с проверенным ассортиментом. На сайте tztechio.com в категории Allen-Bradley представлены тщательно отобранные процессоры PLC-5, модули ввода-вывода 1771, блоки питания и шасси — включая процессоры 1785-L80B и 1785-L40B, модули ввода-вывода 1771-IBD и 1771-OB, а также редкие модули, такие как термопарный вход 1771-IXE. Также доступны более широкий ассортимент запчастей для других устаревших платформ ПЛК.
Если вы обслуживаете системы PLC-5, поставки сокращаются каждый квартал. Приоритетный порядок:
1. Блок питания 1771-PS7 — наиболее распространенная причина поломки. В стандартной комплектации на один активный корпус приходится два блока питания.
2. Процессор 1785-L80B или L40B — Один запасной процессор на две системы. Приобретайте проверенные устройства с подтвержденной схемой резервного питания от батареи.
3. Батареи 1770-XY — купите упаковку из двенадцати штук. Меняйте их каждые двенадцать месяцев во всех системах.
4. 1771-IBD и 1771-OB — по два экземпляра каждого типа на систему. Самый высокий процент отказов среди модулей ввода-вывода.
5. 1771-IXE или другие модули аналогового ввода — по одному запасному модулю каждого типа. Найти сложнее всего.
6. Шасси 1771 — Одна запасная объединительная плата на каждый размер системы. Трещина в шасси означает полную замену проводки.
7. Носитель для установки RSLogix 5 и лицензия — Если у вас их нет, найдите лицензионную копию прямо сейчас. Когда ваш ноутбук для программирования выйдет из строя, вы не сможете установить новый.
PLC-5 не вернется. Компания Rockwell не будет его перевыпускать. С каждым днем становится все труднее найти запасные части и дороже. Директор завода, который говорит: «Мы переведемся в следующем году», говорит это уже пять лет. Процессор холодильной установки, который я заменил в 11 часов вечера во вторник, был тем же самым, который завод планировал перевести в 2019 году.
Держите запасные части. Меняйте батареи. Поддерживайте свой ноутбук RSLogix 5 в рабочем состоянии. И когда появится бюджет на миграцию, сделайте это до того, как PLC-5 выйдет из строя, а не после. Контролируемая миграция всегда лучше, чем экстренная замена.
-------------------------------------------------------------------------------------------------------------------
