Система Bently Nevada 3500: руководство по техническому обслуживанию и запасные части для защиты оборудования.
Твой Бентли, Невада В системе 3500 на критически важном компрессорном агрегате возникла ошибка канала, и инженер завода требует замены модуля ввода-вывода до следующего планового останова. Если вы занимаетесь защитой вращающегося оборудования в нефтегазовой, энергетической или тяжелой промышленности, вы уже знаете, что система 3500 является основой вашей системы мониторинга вибрации — и для поддержания ее работоспособности необходимо знать конкретные модули, особенности прошивки и где можно приобрести запчасти, не разоряясь при этом на техническом обслуживании.

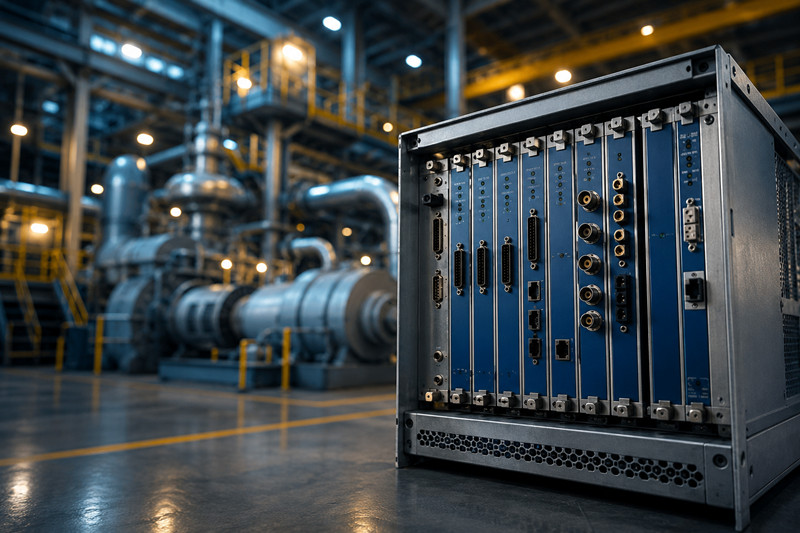

Система мониторинга защиты оборудования Bently Nevada 3500 представляет собой стоечный модуль. Представьте себе 19-дюймовое шасси (стойку), в которое можно установить до 14 модулей в любой комбинации — каждый модуль выполняет определенную задачу: обработка сигнала бесконтактного датчика, мониторинг вибрации, мониторинг температуры, релейный выход или связь с системой управления технологическими процессами (DCS) или системой сбора и анализа данных с предприятия.
К распространенным конфигурациям стоек относятся:
Эти стойки размещаются в диспетчерских и распределительных коробках на территории от Пермского бассейна до Северного моря и часто работают в течение десяти лет и более без полной разборки.
Большинство работ по техническому обслуживанию системы 3500 выполняется в условиях нехватки времени. Например, подшипник компрессора с электроприводом начинает изнашиваться, и канал защиты должен оставаться активным, пока вы заменяете неисправный модуль. Вот сценарии, которые действительно возникают.
В стойке 3500 поддерживается «горячая» замена большинства модулей, но не всех. Блоки питания 3500/15 и интерфейс стойки 3500/20 можно заменять при включенном питании стойки. Что касается мониторной карты 3500/42? Технически да, но её замена вызывает кратковременную ошибку канала на всех четырёх каналах во время инициализации при включении питания (примерно 5-10 секунд). Рекомендуется отключить затронутые каналы в DCS или релейной логике перед извлечением карты.
Процедура "горячей" замены 3500/42:
Использование разных версий прошивки в одной стойке может привести к сбоям связи на объединительной плате. Всегда выбирайте версию прошивки, соответствующую основной.
Модуль 3500/42 работает как с бесконтактными датчиками 3300 XL 5 мм/8 мм, так и с датчиками серии 7200 — но выбор зависит от конфигурации модуля. Распространенная проблема: замена датчика 3300 XL на датчик серии 7200 без обновления конфигурации канала в программном обеспечении Rack Configuration. Модуль 3500/42 ожидает определенных коэффициентов масштабирования и кривых линеаризации. Использование датчика 7200 с настройками 3300 XL приведет к искажению показаний напряжения зазора до 2 В.
В этих стойках охлаждающий воздух забирается снизу, а отвод — сверху. На объектах на Ближнем Востоке или в районе Мексиканского залива скопление пыли и песка на фильтрах вентиляторов является основной причиной преждевременного выхода модулей из строя. В условиях загрязненной среды фильтры следует очищать или заменять каждые 90 дней. Конденсация в стойках, установленных на месте эксплуатации (что часто встречается на морских платформах и в холодном климате), вызывает прерывистый контакт на разъемах объединительной платы — во время установки нанесите защитное покрытие на открытые края печатной платы.
Обновление микропрограммы на модулях 3500 (хранящейся во флэш-памяти каждого процессорного модуля) можно выполнить на месте с помощью программного обеспечения 3500 Rack Configuration. Для этого потребуется компьютер под управлением Windows с последовательным или USB-to-serial адаптером, подключенным к модулю 3500/22M TDI. Обратите внимание, что более старые версии программного обеспечения для настройки могут иметь проблемы со стабильностью и совместимостью в Windows 11; рекомендуется использовать устаревшую или официально проверенную операционную систему.
Проблема обновления прошивки: обновление прошивки 3500/42 с версии 3.x до версии 5.x изменяет внутреннюю карту данных. Если ваша система DCS считывает значения вибрации по протоколу Modbus через шлюз 3500/92, необходимо обновить карту регистров Modbus в конфигурации 3500/92. после Обновление 3500/42. Пропустите этот шаг, и DCS будет считывать некорректные данные.
Релейные модули 3500/32 и 3500/34 обеспечивают четыре или восемь релейных выходов для сигналов тревоги и аварийного срабатывания. В большинстве предприятий используется отказоустойчивая конфигурация: реле активируются в нормальном режиме работы и отключаются при срабатывании. Это означает, что отказ релейного модуля, потеря питания или обрыв провода приводят к срабатыванию реле. Проверяйте логику голосования реле (1 из 1, 2 из 2 или 1 из 2) во время каждого планового отключения — несовпадение голосования между стойкой и DCS приводит к ложным срабатываниям.
Если в стойке теряется центральный интерфейс (модуль 3500/20 или 3500/22M TDI, используемый в качестве основного интерфейса стойки), вся стойка перестает работать — ни один модуль не реагирует, и все релейные выходы сохраняют свое последнее состояние. Всегда имейте в наличии запасной интерфейсный модуль и блок питания 3500/15. Срок поставки нового модуля 3500/20 или 3500/22M от Baker Hughes может составлять 12-18 недель. Восстановленные устройства обычно доступны в течение нескольких дней.
В: Можно ли использовать новые и восстановленные модули в одной стойке Bently Nevada 3500?
A: Да, при условии, что версия прошивки совпадает для каждого типа модуля. Использование новых и восстановленных карт 3500/42 работает нормально, если на обеих установлена одна и та же версия прошивки. Интерфейс стойки не учитывает статус восстановления — только версию прошивки и сопоставление конфигураций.
В: Как узнать, нужно ли обновить прошивку моего модуля 3500/42?
A: Если программное обеспечение System 1 показывает ошибки связи на определенном канале, или программное обеспечение 3500 Rack Configuration указывает на несоответствие версий при замене модуля, вам необходимо обновить прошивку. Проверьте версию прошивки на этикетке модуля или на экране «О программе».
В: Каков срок службы типичной стойки 3500 до того, как устаревание станет проблемой?
A: Компания Baker Hughes по-прежнему поддерживает платформу 3500, но модули, произведенные до 2010 года, приближаются к концу срока службы и подлежат заводскому ремонту. Большинство предприятий планируют использовать модули в течение 15-20 лет, прежде чем перейти на более новую серию Bently Nevada Orbit 60.
В: Почему мой модуль 3500 постоянно выдает ошибку "channel fault" на одном из входных сигналов датчика, даже после замены модуля?
A: Вероятнее всего, неисправность кроется в кабеле датчика, удлинительном кабеле или самом бесконтактном датчике. Проверьте сопротивление и изоляцию кабеля с помощью омметра — повреждение кабеля вблизи наконечника датчика (часто встречается на машинах с высокой вибрацией) приводит к периодическим неисправностям, распространяющимся по кабелю, а не по модулю.
В: Можно ли использовать шлюз Modbus 3500/92 с современным ПЛК Allen-Bradley ControlLogix?
A: Да. Модель 3500/92 поддерживает Modbus TCP и Modbus RTU. При сопоставлении регистров с ПЛК ControlLogix следует обращать особое внимание на возможные смещения адресации (от 0 до 1) между регистром шлюза Bently Nevada и драйвером/тегами Modbus вашего ПЛК, а также на смещение на единицу, если данные отображаются сдвинутыми.
В: Сколько времени обычно занимает восстановление модуля 3500 в стороннем ремонтном центре?
A: Стандартный срок выполнения заказа для распространенных модулей, таких как 3500/42 или 3500/15, составляет 5-10 рабочих дней. Для нераспространенных модулей (3500/44, тахометр 3500/50) срок может составлять 3-4 недели, если ремонтному центру необходимо приобрести специализированные ASIC-чипы.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
