Программирование ПЛК Beckhoff TwinCAT: практическое руководство для инженеров по автоматизации.
Вы обслуживаете производственную линию, и заказчик выдвинул новое требование: интегрировать систему машинного зрения, добавить три сервооси и записывать данные о циклах в базу данных SQL — и всё это на одном контроллере. Старая платформа ПЛК не справляется с этим без добавления трёх процессоров и отдельного блока HMI. Именно здесь Beckhoff TwinCAT меняет ситуацию. TwinCAT (технология управления и автоматизации для Windows) превращает любой совместимый ПК в ПЛК реального времени, контроллер управления движением и среду выполнения HMI одновременно. Для инженеров, уставших от борьбы с ограничениями проприетарного оборудования, это кардинальное изменение, которое стоит тщательно изучить.
TwinCAT — это не традиционный ПЛК. Это программная среда выполнения, работающая на стандартных промышленных ПК под управлением Windows или операционной системы реального времени. По своей сути, TwinCAT расширяет операционную систему ядром реального времени — средой TwinCAT Real-Time Environment — которая выполняет задачи управления с детерминированными циклами до 50 микросекунд, независимо от того, что еще делает ПК.
Среда программирования TwinCAT XAE (eXtended Automation Engineering) полностью интегрирована в Microsoft Visual Studio. Это не недоработанное дополнение; это полноценная инженерная оболочка, где вы можете писать код ПЛК на любом из пяти языков IEC 61131-3 (структурированный текст, лестничная диаграмма, функциональная блок-схема, диаграмма последовательных функций или список инструкций), настраивать полевые шины EtherCAT, регулировать сервоприводы, настраивать экраны HMI и отлаживать все из одного окна.
TwinCAT 3, текущая основная версия, также поддерживает модули C++ и MATLAB/Simulink, компилируемые непосредственно в контекст реального времени. Если в вашей команде есть инженеры-алгоритмологи, которые пишут на C++, а не на языке лестничной логики, они могут внести свой вклад, не изучая новый язык.
Вероятнее всего, вы будете использовать TwinCAT на встраиваемых ПК серии CX от Beckhoff. Это безвентиляторные промышленные компьютеры, которые занимают промежуточное положение между микроконтроллером и полноценным сервером. Вот как выглядит линейка на практике:
Серия CX20xx (например, CX2020, CX2040) — это рабочие лошадки для машин среднего размера. CX2020 работает на процессоре Intel Atom или Celeron с 4 ГБ оперативной памяти и двумя портами с поддержкой EtherCAT. Типичная конфигурация — это упаковочная машина с шестью сервоосями, 200 цифровыми точками ввода/вывода и встроенным HMI. Программирование всей системы осуществляется с помощью одного проекта TwinCAT 3. Цена CX2020 с TwinCAT TC1250 (среда выполнения ПЛК) составляет примерно 1200–1500 долларов США в зависимости от конкретной модификации.
Серия CX51xx (например, CX5120, CX5130) — это контроллеры для тяжелых условий эксплуатации. CX5120 использует процессор Intel Core i5 или i7, до 16 ГБ оперативной памяти и поддерживает несколько независимых сетей EtherCAT. Они широко распространены в полупроводниковом оборудовании, печатных станках и крупных системах обработки материалов. CX5130 с 8 ГБ оперативной памяти, 64 ГБ SSD и TwinCAT TC1250 стоит около 2800–3500 долларов.

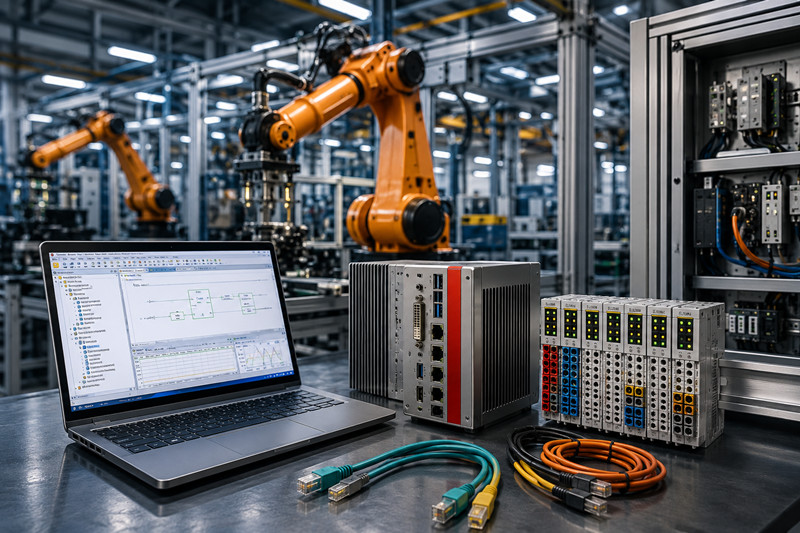

Настройка на месте выполняется следующим образом: вы подключаете ваши EtherCAT-терминалы (соединитель EK1100 + модули ввода-вывода серии EL) к встроенному EtherCAT-порту CX. Вы подключаете инженерный ноутбук через Ethernet ко второму порту CX. Вы открываете Visual Studio, создаете новый проект TwinCAT XAE, сканируете шину EtherCAT, и вся конфигурация ввода-вывода заполняется автоматически. После этого вы пишете свою логику, назначаете переменные физическим входам-выходам и загружаете проект. ПЛК загружается, запускается среда выполнения, и машина работает.
Конкретный пример с цементного завода в ОАЭ: установка для смешивания материалов, использующая контроллер CX2040, управляющий 14 дозирующими шнековыми питателями через клеммы шаговых двигателей EL7041, с обменом данными по протоколу Modbus TCP с заводской SCADA-системой. Вся логика управления — последовательность партий, управление рецептурами, обработка аварийных сигналов — умещается примерно в 3200 строк структурированного текста. Ввод в эксплуатацию занял четыре дня с момента первого включения питания до начала производства.
TwinCAT — мощная система, но у неё есть особенности, которые ставят в тупик инженеров, перешедших с традиционных ПЛК.
Лицензирование не привязано к аппаратному обеспечению. В отличие от Siemens или Rockwell, где лицензия на выполнение привязана к серийному номеру процессора, лицензии TwinCAT хранятся на USB-ключе (ключе безопасности TwinCAT) или во встроенной памяти CX. Вы покупаете файл лицензионного ключа у Beckhoff, активируете его через службу лицензирования TwinCAT, и он привязывается к идентификатору оборудования. Если CX выходит из строя и вы заменяете его на новый, вам необходимо повторно активировать лицензию. Всегда храните файлы лицензионных ключей в системе контроля версий. Цена базовой лицензии на выполнение ПЛК TC1250: приблизительно 350–500 долларов США. Полный пакет TC3 CNC + Robotics (серия TC3xxx) стоит 2500–6000 долларов США в зависимости от количества осей.
Ядро реального времени очень требовательно к драйверам. Если вы установите TwinCAT на обычный ПК под управлением Windows (не на компьютер Beckhoff IPC), вы можете столкнуться с проблемами драйверов Ethernet. TwinCAT требует определенных чипсетов сетевых интерфейсов (Intel I210 или I219 — наиболее безопасный вариант) для достижения времени цикла EtherCAT менее миллисекунды. Чипсеты Realtek, распространенные на потребительских материнских платах, работают ненадежно. Именно поэтому Beckhoff продает серию CX — все компоненты предварительно проверены. Если вы модернизируете существующий ПК, сначала проверьте чипсет.
Приоритизация задач имеет большее значение, чем вы думаете. TwinCAT запускает задачи с разными уровнями приоритета. Неконтролируемая задача (например, обработчик Modbus TCP, которому присвоен тот же приоритет, что и основной задаче ПЛК) может выйти за рамки вашего бюджета времени цикла. Стандартный шаблон: основная задача ПЛК — 1–10 мс (самый высокий приоритет), связь с HMI — 50–100 мс (средний), и регистрация данных — 200–500 мс (самый низкий). Нарушение этой иерархии приведет к случайным сбоям сторожевого таймера, которые выглядят как аппаратные проблемы, но на самом деле являются чисто программными проблемами планирования.
Управление памятью осуществляется вручную. TwinCAT не выполняет сборку мусора. Если вы динамически выделяете память в циклической задаче (например, используя M_ALLOC или создавая массивы переменной длины внутри программы, которая запускается каждые 2 мс), вы в конечном итоге фрагментируете пространство памяти и вызовете сбой в работе среды выполнения. Предварительно выделяйте все ресурсы. Используйте массивы фиксированного размера и кольцевые буферы. Рассматривайте любое динамическое выделение памяти как дефект.
Более подробную информацию о выборе оборудования серии CX вы найдете в нашем сравнительном обзоре семейства Beckhoff CX и в руководстве по архитектуре управления на базе ПК.
Ценообразование Beckhoff прозрачно, но варьируется в зависимости от региона. Вот реалистичные приблизительные цифры для США и Европы по состоянию на середину 2026 года:
Товар | Ориентировочная цена (USD)
Встраиваемый ПК CX2020 + 4 ГБ ОЗУ + 32 ГБ SSD | 1200–1500 долларов США
Встраиваемый ПК CX5130 + 8 ГБ ОЗУ + 64 ГБ SSD | 2800–3500 долларов США
Лицензия на использование ПЛК TwinCAT TC1250 (1 лицензия на каждый процессор) | 350–500 долларов США
TwinCAT TC3 NC PTP (сервоуправление, до 4 осей) | 950–1400 долларов США
Станок с ЧПУ TwinCAT TC3 (до 9 осей) | 2500–4000 долларов США
EL1008 (8-канальный цифровой вход, 24 В) | 45–60 долларов США
EL2008 (8-канальный цифровой выход, 24 В, 0,5 А) | 55–75 долларов США
EL7041 (1-канальный клеммный блок для шагового двигателя) | 180–240 долларов США
USB-ключ безопасности TwinCAT | 90–120 долларов США
Сроки поставки для серии CX20xx обычно составляют 4–6 недель. Для серии CX51xx срок может составлять 6–10 недель. Лицензии доставляются в виде файлов активации в течение 1–2 рабочих дней после покупки. Мы держим на складе распространенные модели CX и терминалы ввода/вывода — проверьте наличие на нашей странице с текущим ассортиментом и ценами для получения актуальной информации.
В: Можно ли запустить TwinCAT на обычном ноутбуке или настольном компьютере?
A: Да, для разработки и тестирования. TwinCAT XAE работает на любой системе Windows 10/11 Pro или Enterprise. Для производственной среды используйте IPC серии Beckhoff CX или промышленный ПК с проверенным Ethernet-чипсетом (Intel I210/I219). Оборудование потребительского класса с сетевыми картами Realtek не обеспечит надежную работу EtherCAT в реальном времени.
В: В чем разница между TwinCAT 2 и TwinCAT 3?
A: TwinCAT 2 использует автономную среду разработки. TwinCAT 3 интегрирован в Visual Studio, поддерживает модули C++ и Simulink в контексте реального времени и использует более современную архитектуру среды выполнения. Компания Beckhoff больше не занимается активной разработкой TwinCAT 2. Все новые проекты должны использовать TwinCAT 3.
В: Нужно ли мне знать стандарт IEC 61131-3 для использования TwinCAT?
А: Да, но вам нужен только один язык. Structured Text (ST) — наиболее распространенный выбор для новых разработок, потому что он читается как Pascal или C. Если ваша команда имеет опыт работы с лестничной логикой, TwinCAT поддерживает и её. Более продвинутые функции (модули C++, пользовательские функциональные блоки на других языках) являются необязательными.
В: Как TwinCAT обрабатывает обновления прошивки?
A: Обновление прошивки выполняется через TwinCAT System Manager. Вы загружаете новый образ прошивки (.efi) на CX по Ethernet, перезагружаете его, и контроллер запускается с новой версией. Возможна откат версии, но требует чистой установки. Всегда сначала проверяйте обновление прошивки на запасном контроллере.
В: Может ли TwinCAT взаимодействовать с другими ПЛК и системами SCADA?
A: Да, в значительной степени. TwinCAT поддерживает OPC UA (сервер и клиент), Modbus TCP/RTU, PROFINET (в качестве контроллера или устройства), EtherNet/IP, BACnet и многие другие протоколы через выделенные функциональные блоки или дополнительные продукты. Он также имеет встроенную интеграцию с базой данных SQL для ведения журналов.
В: Что произойдет, если операционная система Windows выйдет из строя на контроллере CX?
A: Серия CX использует TwinCAT/BSD (операционную систему реального времени на базе FreeBSD) или Windows 10/11 IoT Enterprise. В варианте Windows ядро TwinCAT для работы в реальном времени отделено от ядра Windows. Сбой Windows останавливает работу HMI и нереальновременных сервисов, но логика ПЛК реального времени продолжает работать. CX можно настроить на автоматическую перезагрузку и перезапуск среды выполнения TwinCAT менее чем за 60 секунд. См. наши рекомендации по развертыванию TwinCAT для настройки резервирования.
Beckhoff TwinCAT — это не просто ПЛК, это полноценная платформа автоматизации, заменяющая традиционный набор контроллера, контроллера движения, ЧМИ и шлюза единой программной средой выполнения на стандартном оборудовании. Освоение системы требует времени, особенно в части конфигурации в реальном времени и лицензирования. Но для инженеров, которым необходимы производительность, гибкость и унифицированный набор инструментов, TwinCAT предлагает решения там, где традиционные ПЛК сталкиваются с ограничениями. Начните с CX2020 и базовой лицензии TC1250, создайте небольшой прототип, и вы поймете, почему управление на базе ПК является доминирующей архитектурой в передовом производстве повсюду, от Германии до Дубая.
------------------------------------------------------------------------------------------------------------------
