Разочарование вполне реально.

Вы всё правильно подключили. Привод Danfoss VLT включается, двигатель вращается, и ПЛК подключен. Но как только вы отправляете команду записи по полевой шине, возникает ошибка связи — или, что ещё хуже, привод полностью игнорирует вас. Я это проходил. Параметр 8-30 показывает «Нет сообщения», зелёный светодиод полевой шины мигает раздражённым образом, а менеджер по производству смотрит вам через плечо. Эта статья — шпаргалка, которую я хотел бы иметь при первых десятках интеграций Danfoss. Мы рассмотрим четыре основных протокола — PROFIBUS, PROFINET, EtherNet/IP и Modbus RTU — с точными номерами параметров, сопоставлением PCD и шагами по устранению неполадок, необходимыми для надёжной передачи данных.

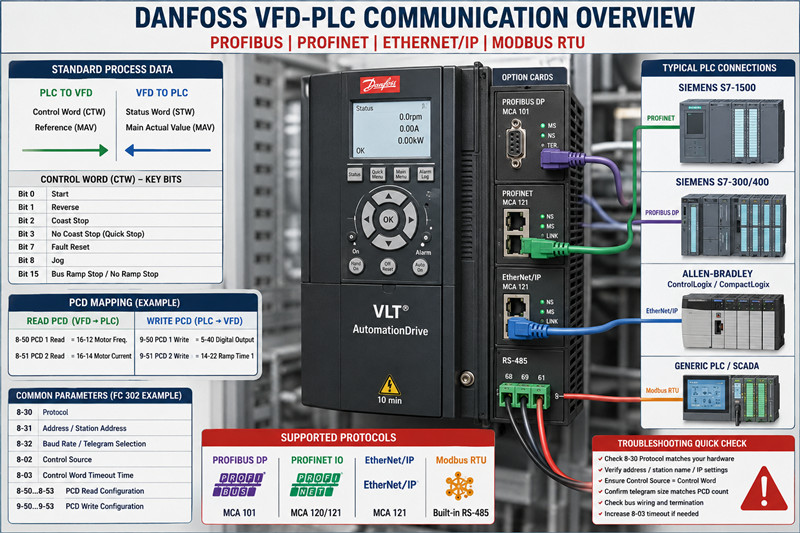

Основные сведения: серия Danfoss VLT и варианты полевой шины.

Компания Danfoss выпустила несколько поколений частотно-регулируемых приводов под брендом VLT. Наиболее распространенные модели, которые вы встретите в промышленности, это: Микропривод VLT FC 51, VLT AutomationDrive FC 302VLT AQUA Drive FC 202, а также более новые VLT Midi Drive FC 280 и iC7 Series. Для интеграции с ПЛК FC 302 и FC 202 являются основными рабочими лошадками — они поддерживают полный набор коммуникационных плат и имеют самые богатые наборы параметров.

Поддерживаемые полевые шины

Протокол | Типичный сценарий использования | Требуется ли карта опций?

Modbus RTU (RS-485) | Устаревшие системы, простые SCADA-системы, небольшие ПЛК | Нет — встроен в стандартные приводы

PROFIBUS DP | Siemens S7‑300/400, более старые установки | VLT PROFIBUS DP MCA 101

PROFINET | Siemens S7‑1200/1500, современные линии | VLT PROFINET MCA 120 или MCA 121

EtherNet/IP | Allen‑Bradley CompactLogix / ControlLogix | VLT EtherNet/IP MCA 121

Важный момент: если ваш привод — FC 51, вы ограничены протоколом Modbus RTU через встроенные терминалы RS-485 (68, 69, 61). Для FC 302/202/280 можно добавить любую из указанных выше плат расширения. Серия iC7 имеет встроенный многопротокольный Ethernet — плата расширения не требуется.

Профиль связи (CTW / MAV / PCD)

Все реализации полевой шины Danfoss построены на одном и том же фундаменте: управляющее слово (CTW), эталонное/основное фактическое значение (MAV) и набор слов технологических данных (PCD). Вам не нужно запоминать каждый бит в CTW — критически важными являются следующие:

· Бит 0: Команда запуска

· Бит 1: Обратный

· Часть 2: Остановка на побережье

· Часть 3: Без остановки накатом (быстрая остановка)

· Бит 7: Сброс ошибки

· Бит 8: Бег трусцой

· Раздел 15: Выбор между остановкой на рампе автобуса и отсутствием остановки на рампе.

Слово состояния (STW) отражает эти значения: бит 0 = готовность, бит 1 = готовность к выполнению, бит 2 = выполнение, бит 3 = выполнение в заданном режиме, бит 7 = ошибка и т. д. Привыкните к ним — они идентичны во всех протоколах.

Реальный мир: пошаговая настройка протокола.

1. Modbus RTU

Modbus RTU — это самый простой и неприхотливый протокол. Он встроен в каждый привод VLT на клеммах 68 (TX+/RX+), 69 (TX-/RX-) и 61 (общая).

Контрольный список параметров для FC 302:

· Протокол 8-30 = `Modbus RTU`

· 8-31 Адрес = укажите адрес вашего автобуса (1-247)

· Скорость передачи данных 8–32 бод = соответствует скорости вашего основного устройства (9600, 19200, 38400).

· 8-33 бита четности/стоп-битов = «Четное число, 1 стоп-бит» (распространенное) или «Без четности, 2 стоп-бита»

· 8–35 Минимальная задержка ответа = 10 мс (начальное значение; увеличивать при возникновении коллизий)

· 8-36 Максимальная задержка ответа = 100 мс

Запись в управляющее слово: регистр хранения Modbus по адресу 0x2000 (десятичное 8192). Опорное значение записывается в регистр 0x2002 (десятичное 8194). Чтение фактической скорости? Регистр 0x2100 (десятичное 8448) используется для слова состояния, а 0x2102 (десятичное 8450) — для основного фактического значения.

Распространенная ошибка: вы отправляете 0x047F на регистр 0x2000, ожидая запуска привода, но ничего не происходит. Проверьте 8-30 — если он установлен на профиль FC вместо Modbus RTU, привод не сможет правильно интерпретировать управляющее слово. Также убедитесь, что 8-50 Coasting Select не переопределяет вашу команду запуска.

2. PROFIBUS DP

PROFIBUS незаслуженно критикуют за сложность в настройке, но как только файл GSD загружен и скорость передачи данных зафиксирована, всё работает безупречно.

Аппаратное обеспечение:

· Дополнительная плата VLT PROFIBUS DP MCA 101

· Клеммы шины: линия A (красная), линия B (зеленая), экран подключен с обоих концов.

· На двух физических концах сегмента включены оконечные резисторы.

Настройка параметров:

· Протокол 8-30 = `PROFIBUS DP`

· Адрес станции 8-31 = соответствует DIP-переключателям вашего оборудования (или параметру, если включена программная адресация).

· Выбор телеграммы 8-32 = «Стандартная телеграмма 1» (2 слова: CTW+MAV) или «Стандартная телеграмма 20» (6 слов: CTW+MAZ+4 PCD). Для большинства приложений с регулируемой скоростью достаточно телеграммы 1.

· 8-02 Источник управления = «Цифровой вход и управляющее слово»

· 8-03 Время ожидания управляющего слова = 1,0 с (если в течение 1 секунды нет сообщения, срабатывает сигнализация)

Файл GSD: Загрузите файл DANF0653.GSD или DANF06B3.GSD с сайта Danfoss и импортируйте его в TIA Portal или Step 7. Конфигурация слотов проста — слот 1 = управляющее слово, слот 2 = опорное слово, слоты 3–6 = PCD.

Сопоставление PCD (Телеграмма 20): Если вам необходимо считать ток двигателя (параметр 16-14) или напряжение звена постоянного тока (параметр 14-30), сопоставьте их с помощью 8-50* и 8-53* (для считывания PCD) и 9-50* и 9-53* (для записи PCD). Пример:

· 8-50 PCD 1 Считывание = `16-14 Ток двигателя`

· 8‑51 PCD 2 Read = `14‑30 DC Link Voltage`

3. ПРОФИНЕТ

VLT PROFINET MCA 120 (более старая версия) или MCA 121 (современная версия). Процесс практически идентичен PROFIBUS по концепции, но проще, поскольку PROFINET автоматически обрабатывает адресацию через DCP.

Настройка параметров:

· Протокол 8-30 = `PROFINET IO`

· 8–70 Время цикла ввода-вывода = 4 мс (по умолчанию; меньшее значение означает более высокую скорость, но и большую нагрузку на ЦП)

· 8-72 Имя станции PROFINET = установите это с помощью инструмента карты памяти VLT или клавиатуры привода (или используйте инструмент DCP, например PRONETA)

· 8-02 Источник управления = `Управляющее слово`

Файл GSDML: импортируйте GSDML‑V2.33‑Danfoss‑MCA121‑2023xxxx.xml (версия может отличаться). Стандартные размеры телеграмм соответствуют PROFIBUS: Telegram 1 (2 слова), Telegram 20 (6 слов), Telegram 21 (10 слов) и т. д.

Специальные советы для PROFINET:

1. Имя станции должно совпадать точно — с учетом регистра. Если ПЛК не может обнаружить привод, используйте Siemens PRONETA для сканирования сети и переименования устройства.

2. Время цикла ввода-вывода: не опускайтесь ниже 2 мс, если вы не убедились, что цикл DR ПЛК может это обработать. Я видел, как TIA Portal отклонял все значения меньше 1 мс на старых процессорах.

3. Сторожевой таймер: Параметр 8-03 по-прежнему применяется. Установите значение, равное удвоенному времени цикла ввода-вывода.

4. EtherNet/IP

Для пользователей Allen-Bradley карта VLT EtherNet/IP MCA 121 позволяет отображать привод как стандартное устройство CIP. Вам потребуется файл EDS от Danfoss.

Настройка параметров:

· Протокол 8-30 = `EtherNet/IP`

· 8–70 Время цикла ввода-вывода = настройка RPI в ПЛК (по умолчанию подходит 10 мс)

· 8-72 Назначение IP-адресов = `DHCP`, `Static` или `BootP` (в соответствии со схемой IP-адресов вашего предприятия)

· Маска подсети 8-74 и шлюз по умолчанию 8-75 — устанавливаются при статическом выборе.

· 8-02 Источник управления = `Управляющее слово`

Настройка Studio 5000 / Logix Designer:

4. Загрузите файл EDS с сайта Danfoss и зарегистрируйте его через меню «Инструменты > Инструмент установки оборудования EDS».

5. Добавьте накопитель в дерево ввода-вывода под вашим Ethernet-мостом. Экземпляры сборок по умолчанию:

· Вывод данных (ПЛК → Привод): Пример 101 (4 слова: CTW + Ref + 2 PCD)

· Входной модуль (привод → ПЛК): экземпляр 102 (8 слов: STW + MAV + 6 PCD)

6. Сопоставьте данные с тегами контроллера. Обычно я создаю пользовательский тип данных (UDT) с тегами `Drive_CTW`, `Drive_Ref`, `Drive_STW` и `Drive_MAV`.

Распространенная проблема: если в статусе модуля отображается «Нет подключения», убедитесь, что значение RPI в ПЛК соответствует диапазону 8–70. Также проверьте, не дублируется ли IP-адрес — перед вводом в эксплуатацию проверьте связь с ним с ноутбука.

Подробный анализ: настройка параметров и устранение неполадок связи.

Конфигурация чтения/записи PCD (FC 302)

Именно здесь у большинства возникают проблемы. Функция сопоставления PCD позволяет считывать или записывать любые параметры привода по полевой шине, помимо стандартных CTW/MAV.

Считывание PCD-дисков (привод → ПЛК): 8-50–8-53 (до 4 считываемых PCD-дисков в Telegram 20). Каждый слот параметра ожидает номер параметра данных, которые вы хотите считать.

Запись на PCD (ПЛК → привод): 9-50 – 9-53. Хотите, чтобы ПЛК устанавливал цифровой выходной терминал? Сопоставьте функцию 5-40 цифрового выхода с записывающим PCD.

Пример: Вам нужно считать частоту вращения двигателя (16-12) и ток двигателя (16-14) с привода:

`

Конфигурация чтения 8-50 PCD 1 = частота двигателя 16-12 Гц

8-51 PCD 2 Конфигурация чтения = 16-14 ток двигателя [А]

`

Теперь ПЛК считывает STW + MAV + PCD1 + PCD2. Значения PCD отображаются в телеграммах после слота MAV. Масштабирование осуществляется в единицах измерения параметра — 16-12 соответствует 0,01 Гц, 16-14 — 0,1 А.

Устранение 5 наиболее распространенных неисправностей связи

Неисправность / Симптом | Вероятная причина | Способ устранения

Аварийный сигнал 34 / Неисправность шины | В течение таймаута 8-03 не получено ни одного действительного сообщения полевой шины | Проверьте кабель, состояние главного устройства и соответствие сигнала 8-30 вашему оборудованию

Привод не запускается (нет вращения) | Биты управляющего слова установлены неправильно или конфликты клемм 5-12/5-13 | Установите источник управления 8-02 исключительно на «Управляющее слово»; отключите все команды запуска цифрового входа

Сигнал тревоги 22 / Аппаратная неисправность | PROFIBUS: неправильная скорость передачи данных или дублирующийся адрес станции | Принудительная скорость передачи данных через файл GSD; проверка уникальности адреса

Устройство PROFINET не найдено | Несоответствие имени станции или конфликт IP-адресов | Используйте PRONETA для сканирования и переназначения; перезагрузите диск после переименования.

EtherNet/IP "Нет соединения" | Несоответствие RPI или версии файла EDS | Сопоставьте RPI 8-70 с RPI подключения ПЛК; загрузите последнюю версию EDS с сайта Danfoss.

Ловушка 8-50

Я видел, как инженеры часами устраняли неполадки, потому что ввели параметр «Конфигурация чтения 8-50 PCD 1» как 16-12, но забыли установить параметр «Выбор телеграммы 8-32» на «Стандартная телеграмма 20» (или выше). При использовании телеграммы 1 привод отправляет только CTW+MAV — любые слоты PCD просто игнорируются. Всегда проверяйте, соответствует ли размер вашей телеграммы количеству PCD.

Правильно организованная остановка автобусов

Для RS-485 (Modbus RTU) встроенный оконечный резистор включается через вывод 8-36 в некоторых вариантах приводов или с помощью физического DIP-переключателя на плате управления. Для PROFIBUS используйте DIP-переключатели на плате MCA 101 — положение ON для конечных устройств. Для PROFINET и EtherNet/IP оконечная нагрузка шины не требуется (применяются стандартные правила проводки Ethernet: звездообразная топология, кабельная трасса). < (100 м на сегмент).

Цены и наличие: Модули частотно-регулируемых приводов и платы расширения.

В TZTech.io мы предлагаем широкий ассортимент частотно-регулируемых приводов Danfoss и плат расширения связи, включая редкие и труднодоступные устаревшие модели.

Номер детали | Описание | Ориентировочный срок поставки

VLT FC 302 (различная мощность в кВт) | AutomationDrive, 0,25–75 кВт | В наличии

VLT FC 202 (различной мощности в кВт) | AQUA Drive, для насосов/вентиляторов | В наличии

MCA 101 | Дополнительная плата PROFIBUS DP | 3–5 рабочих дней

MCA 120 | Опционная карта PROFINET (старая версия) | Ограниченное количество

MCA 121 | Дополнительная карта PROFINET / EtherNet/IP (текущая версия) | В наличии

VLT 2800 | Устаревший частотный преобразователь (снят с производства — уточняйте наличие) | Свяжитесь с нами

Все детали проходят тестирование перед отправкой. Мы осуществляем доставку по всему миру, включая Ближний Восток, Северную и Южную Америку и Европу. Нужна замена частотного преобразователя Danfoss в случае остановки производства? Ознакомьтесь с нашим ассортиментом Danfoss или просмотрите полный список частотных преобразователей. Для получения информации о полных комплектах для интеграции с ПЛК, см. раздел запасных частей для ПЛК.

Часто задаваемые вопросы — реальные вопросы от инженеров и покупателей

В1: Можно ли одновременно использовать Modbus RTU и плату расширения полевой шины?

Нет — встроенный порт RS-485 и дополнительная плата используют одну и ту же внутреннюю коммуникационную шину на большинстве приводов FC 302. Одновременно может быть активен только один протокол полевой шины. Установите значение 8–30 на используемый вами протокол.

Q2: Мой гидростатический термометр Danfoss VLT FC 302 сразу после отправки команды запуска выдает сообщение "Alarm 34". В чем проблема?

Сигнал тревоги 34 означает таймаут шины. Проверьте значение параметра 8-03 «Время ожидания управляющего слова» — если оно установлено ниже частоты обновления вашего ПЛК, срабатывает защита. Для тестирования увеличьте его до 2–5 секунд, а затем уменьшите до значения, вдвое превышающего время цикла шины в производственной среде.

В3: Нужен ли мне резервный источник питания постоянного тока 24 В для поддержания связи полевой шины при отключении основного питания?

Да, если вы хотите контролировать работу привода или увидеть последний код ошибки после отключения питания. Подключите провод 24 В постоянного тока к клеммам 35 (+) и 39 (-) на плате управления FC 302. Без этого плата управления будет терять питание от сети.

Вопрос 4: Привод управляется с терминальной панели, но игнорирует команды шины. Что я упустил?

На многих приводах FC 302 параметр «Источник управления» (8-02) по умолчанию установлен в значение «Только цифровой». Измените его на «Только управляющее слово», чтобы заставить привод принимать команды запуска/остановки исключительно полевой шиной. Если вам нужны оба варианта (локальная кнопка + шина), установите значение «Цифровой вход» и «Управляющее слово» и настройте цифровые входы для функции «Запуск по шине» в разделе 5-12.

В5: Какова максимальная длина кабеля для Danfoss PROFINET?

Стандартный кабель PROFINET: 100 м на сегмент между коммутаторами. Если ваш автомобиль находится дальше от коммутатора, установите ретранслятор PROFINET или медиаконвертер (оптоволоконный). Для Modbus RTU максимальное расстояние составляет 1200 м при скорости 9600 бод — снижается до 400 м при скорости 38400 бод.

Q6: У меня снятая с производства модель VLT 5000 / VLT 2800. Могу ли я еще приобрести для нее коммуникационную карту?

В VLT 5000 используется плата Profibus DP V1 (номер детали 176Fxxxx), а в VLT 2800 — платы SI-P или SI-M. Эти модели сняты с производства, но иногда у нас бывают в наличии проверенные бывшие в употреблении устройства. Свяжитесь с нами, указав точный номер вашей модели, и мы проверим наличие.

---
