ПЛК серии Mitsubishi FX: руководство по программированию, программному обеспечению и запасным частям.
Вы стоите перед панелью управления в пятницу днем. Линия не работает, ПЛК выдает ошибку, а старый ноутбук для программирования сломался в прошлом году, унеся с собой и лицензию на программное обеспечение. Перед вами стоит ПЛК Mitsubishi FX Series, но вы не можете вспомнить, какая версия GX Works работает на этом FX3U, а кабель SC-09, заказанный у обычного поставщика, похоже, не хочет взаимодействовать с Windows 11. Знакомо? Если вы работаете с устаревшей автоматизацией азиатского производства, вы с этим сталкивались. Это руководство по ПЛК Mitsubishi FX Series охватывает все необходимое — какое программное обеспечение взаимодействует с каким процессором, какие кабели действительно работают и как найти запасные части, не выходя за рамки бюджета на техническое обслуживание.
Серия Mitsubishi FX — это семейство компактных программируемых логических контроллеров в виде «кирпичей», которые непрерывно выпускаются в той или иной форме с конца 1980-х годов. Они являются «рабочими лошадками» бесчисленных упаковочных линий, автомобильных сборочных станций, текстильных машин и систем обработки материалов в Азии и остальном мире. Если вы когда-либо открывали электрический щит на подержанном оборудовании, импортированном из Японии, Кореи или Китая, велика вероятность, что внутри вы обнаружили контроллер FX.
Программа разделена на несколько ключевых подсерий:
· FX1S — Сверхкомпактный, с фиксированным числом входов/выходов, без шины расширения. Для крошечных автономных устройств. Снят с производства.
· FX1N — Компактный, с возможностью расширения. Широко клонируется. Снят с производства.
· FX2N — золотая эра. Модульное расширение ввода/вывода, модули специальных функций, огромная база установленных устройств. Снято с производства.
· FX3G — Модель начального уровня. Встроенный USB-порт, низкая стоимость, всё ещё выпускается.
· FX3U — Высокопроизводительная текущая модель. В три раза быстрее, чем FX2N, есть варианты подключения USB + Ethernet, всё ещё в производстве.
· FX5U — преемник серии iQ-F. Не совсем архитектура FX — другой набор инструкций, другое программное обеспечение (только GX Works3). Название сбивает с толку.
Первым шагом является определение того, с какой подсерией вы имеете дело. Посмотрите на этикетку на передней панели. Модель процессора четко указана на передней панели — FX2N-32MT, FX3U-64MR и т. д. Последние две цифры указывают количество входов/выходов, а буквенный суффикс — тип выхода (R = реле, T = транзисторный приемник, T-ESS = транзисторный исток).
Именно здесь кроется основная путаница. За время существования серии FX компания Mitsubishi выпустила три основные среды программирования, и они не являются обратно совместимыми для всех моделей.
Оригинальная среда разработки Windows для семейства FX. GX Developer поддерживает все модели от FX1S до FX3U. Она устарела, использует протокол связи MELSEC через RS-232/RS-422 и не поддерживает USB-подключения (требуется последовательный порт или соответствующий преобразователь). На Windows XP — Windows 7 работает достаточно хорошо. На Windows 10 и 11 совместимость нестабильна — последняя выпущенная версия — SW1D5C-LLT-E.
Поддерживаемые модели: FX1S, FX1N, FX2N, FX3G, FX3U (а также более старые модели серий A и Q).
Не поддерживает: FX5U
Современная замена GX Developer. GX Works2 поддерживает процессоры FX3G, FX3U и FX5U (в режиме FX), а также серии L и Q. Он имеет гораздо лучший редактор лестничных диаграмм, поддерживает структурированный текст и SFC, а также обрабатывает USB-подключения к процессорам FX3G и FX3U без специального драйвера.
Подвох в том, что GX Works2 не поддерживает процессоры FX1S, FX1N и FX2N. Если вам необходимо работать с этими старыми процессорами, вам нужно постоянно держать запущенную копию GX Developer где-нибудь — либо на старой виртуальной машине Windows 7, либо на выделенном ноутбуке.
Поддерживаемые модели: FX3G, FX3U, FX5U, L-серия, Q-серия.
Не поддерживает: FX1S, FX1N, FX2N
Это IDE для платформ iQ-F (FX5U) и iQ-R. Она использует совершенно другой формат файлов проектов (.gx3) и другой механизм программирования. Она не может напрямую открывать проекты GX Developer или GX Works2 — их необходимо конвертировать.
Поддерживаемые модели: только FX5U (из семейства FX)
Не поддерживает: FX1S, FX1N, FX2N, FX3G, FX3U
Если у вас такой процессор, используйте это программное обеспечение.
FX1S, FX1N, FX2N | GX Developer (8.xx)
FX3G, FX3U | GX Developer или GX Works2
FX5U (iQ-F) | Только GX Works3
Правильная настройка физического соединения — вторая по значимости проблема после совместимости программного обеспечения. Вот как это выглядит на практике.
Оригинальный кабель программирования Mitsubishi. Он преобразует последовательный порт RS-232 компьютера в сигналы RS-422, используемые ПЛК FX. SC-09 работает со всеми процессорами FX1S, FX1S и FX3U. Если ваш ноутбук все еще имеет настоящий последовательный порт DB9, это самый надежный вариант. Если у вас нет последовательного порта, вам понадобится USB-to-Serial адаптер с настоящим чипсетом FTDI (избегайте клонов Prolific PL2303 — они теряют символы и синхронизацию).
USB-совместимая версия SC-09 с чипом FTDI внутри. Такие устройства широко доступны и работают с GX Developer и GX Works2. Распространенная проблема: многие дешевые подделки используют контрафактные чипы FTDI, которые драйверы Windows отказываются распознавать после 2016 года. Покупайте у надежного поставщика или, по крайней мере, убедитесь, что используется подлинный кремний FTDI.
Официальный USB-кабель для программирования Mitsubishi для FX3G и FX3U. Имеет специальный драйвер и безупречно работает с GX Works2. Дороговат по сравнению с аналогами от сторонних производителей, но никаких проблем с драйверами не возникнет, если вам удастся его найти.
1. Подключите кабель к ПЛК (обычно это круглый 8-контактный разъем Mini-DIN на FX2N/FX3U или USB-mini на FX3G).
2. В GX Developer/GX Works2 перейдите в раздел Online > Transfer Setup.
3. Выберите правильный интерфейс ввода-вывода на стороне ПК (последовательный порт, USB или Ethernet).
4. Настройте интерфейс ввода/вывода на стороне ПЛК в соответствии с типом вашего кабеля.
5. Скорость передачи данных: обычно 9600 бит/с для последовательного порта SC-09, 115200 бит/с для USB-SC09-FX.
6. Нажмите «Проверка связи». Если она не пройдена, проверьте проводку кабеля, установку драйверов и номер COM-порта.

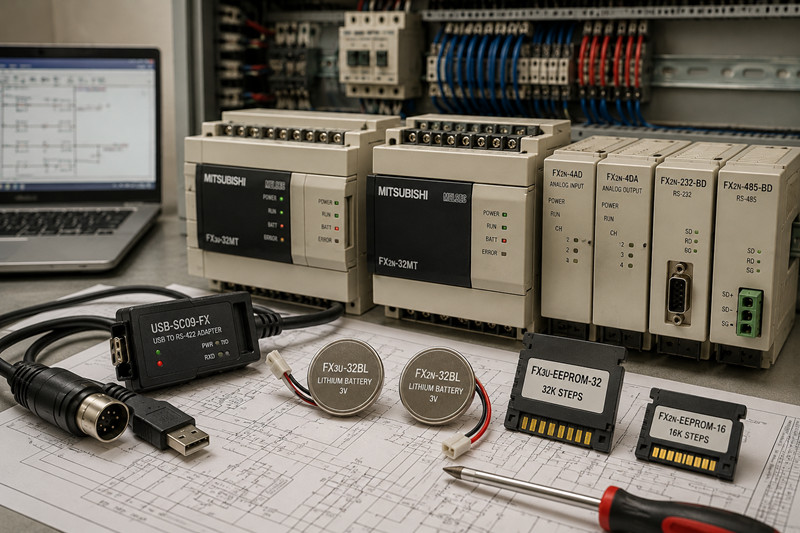

Даже самый надежный ПЛК рано или поздно нуждается в техническом обслуживании. Вот что следует иметь в наличии или приобрести.
В серии FX используется литиевая резервная батарея для сохранения программы и защелкивающей памяти при отключении питания. При падении напряжения батареи процессор включает светодиод "BATT" или мигает светодиод "ERR". Если игнорировать это достаточно долго, ПЛК "забывает" свою программу.
· FX3U-32BL — Для процессоров FX3U. Также подходит для некоторых процессоров FX3G. Стандартная литиевая батарея CR2450.
· FX2N-32BL — Для процессоров FX2N, FX1N и FX1S. Отличается от разъема версии FX3U.
Полезный совет: всегда заменяйте батарею при включенном ПЛК (или в течение нескольких минут после выключения), чтобы избежать потери программы. И всегда сначала создавайте резервную копию программы — даже если вы думаете, что у вас где-то есть её физическая копия.
Если вашему приложению требуется больше операций, чем может обеспечить базовый процессор, или вам необходимо съемное хранилище для программ, то кассеты памяти — это решение.
· FX2N-EEPROM-16 — кассета с 16 тыс. шагов EEPROM для процессоров FX2N. Для хранения данных батарея не требуется.
· FX3U-EEPROM-32 — кассета с EEPROM на 32 тыс. шагов для процессоров FX3U.
· FX3U-EEPROM-64 — версия с 64 КБ шагов для больших программ.
Они вставляются в верхнюю часть процессора, под откидную крышку. Найти их новыми становится все сложнее — поищите в магазинах излишков электроники и у компаний, занимающихся распродажей оборудования для автоматизации.
Одним из преимуществ платформ FX2N и FX3U является возможность добавления аналоговых входов/выходов, коммуникационных портов и устройств управления движением с помощью модулей, устанавливаемых сбоку.
· FX2N-4AD — 4-канальный аналоговый вход (0-10 В, 4-20 мА). Широко используется в системах контроля температуры и давления.
· FX2N-4DA — 4-канальный аналоговый выход. Для позиционирования клапана, определения скорости вращения частотного преобразователя и т.д.
· FX2N-232-BD — плата связи RS-232. Устанавливается с левой стороны центрального процессора. Используется для подключения к HMI, вывода изображения на принтер или модернизации последовательной связи.
· FX2N-485-BD — плата связи RS-485. Предназначена для объединения нескольких ПЛК в сеть или подключения к системе SCADA.
· FX3U-4AD — Обновленный 4-канальный аналоговый вход для платформы FX3U. Более высокое разрешение, чем у версии FX2N.
· FX3U-232-BD — плата RS-232 для FX3U. Компактный форм-фактор.
В процессоре FX3U появилась новая шина расширения с левой стороны для дополнительных модулей, специфичных для конкретного процессора:
· FX3U-32BL — Аккумулятор (описан выше)
· FX3U-7DM — Модуль отображения для мониторинга и диагностики непосредственно в ПЛК.
· FX3U-USB-BD — модернизация порта программирования через USB
· FX3U-ENET-ADP — Ethernet-адаптер для подключения к сети.
За последние пять лет рынок комплектующих для серии FX претерпел значительные изменения.
Снято с производства (трудно найти новое, проверьте излишки):
· FX1S — полностью устарел, новое производство прекращено.
· FX1N — замена: FX3G
· FX2N — замена: FX3U
· Кассеты памяти для FX2N
Всё ещё в производстве (новые экземпляры доступны у дистрибьюторов Mitsubishi):
· FX3G — бюджетная модель текущего поколения, от 150 до 300 долларов в зависимости от количества портов ввода/вывода.
· FX3U — модель среднего ценового сегмента, текущая модель, цена от 300 до 800 долларов в зависимости от количества портов ввода/вывода.
· FX5U (iQ-F) — текущее поколение, $250–$900
Где найти запчасти:
· Авторизованные дистрибьюторы Mitsubishi (для новых моделей FX3G, FX3U, FX5U)
· Склады промышленных излишков (для снятых с производства запчастей FX1S, FX1N, FX2N)
· Продавайте на eBay и Alibaba, но обязательно проверяйте наличие подделок, особенно кабелей и аккумуляторных блоков SC-09.
· TZTECHIO — проверьте наличие товара в разделе /mitsubishi и каталоге /plc.
В: Можно ли использовать GX Works2 для программирования FX2N?
A: Нет. GX Works2 не поддерживает процессоры FX1S, FX1N и FX2N. Для этих платформ необходимо использовать GX Developer (версия 8.xx или более ранняя). Если у вас нет этой программы, можно использовать сторонние инструменты, например GX IEC Developer, но GX Developer остается стандартом.
В: Какой кабель мне нужен для подключения GX Works2 к FX3U?
A: Используйте кабель USB-SC09-FX с оригинальным чипсетом FTDI или официальный кабель Mitsubishi FX-USB-AW. Оба подключаются непосредственно к порту Mini-DIN8 на процессоре FX3U. GX Works2 будет рассматривать его как USB-соединение.
В: Как узнать, что батарея моего ПЛК FX разряжается?
A: Загорится светодиод "BATT" на передней панели процессора, или светодиод "ERR" начнет мигать по определенной схеме (два мигания, затем пауза). Вы также можете считать напряжение батареи в меню диагностики ПЛК через GX Developer или GX Works2. Если напряжение ниже 2,7 В, замените батарею в ближайшее время.
В: Потеряю ли я свою программу, если заменю батарейку?
А: Только если вы слишком долго тратите время. Конденсатор внутри процессора сохраняет программу в течение нескольких минут после выключения питания. Рекомендация: включите ПЛК, замените батарею при включенном питании, а затем убедитесь, что программа осталась целой. Всегда сначала делайте резервную копию программы на свой компьютер.
В: Совместима ли программа FX5U (iQ-F) с программами FX3U?
А: В основном да, но с доработкой. GX Works3 может импортировать проекты GX Works2, а FX5U поддерживает большую часть набора инструкций FX3U. Некоторые специальные инструкции функциональных модулей и выделенные устройства (D, M, S) могут потребовать переназначения. Запланируйте проект по конвертации — это не полная замена.
В: Где еще можно купить новый процессор FX2N?
A: В большинстве случаев это невозможно — производство FX2N было прекращено примерно в 2013 году. Ваши варианты: купить подержанный/избыточный экземпляр (проверьте срок службы батареи и немедленно сделайте резервную копию программы), обновить до FX3U, который имеет аналогичный форм-фактор и большинство тех же модулей специальных функций, или использовать FX5U с модификацией, если вам нужно новое оборудование с гарантией.
В: В чем разница между FX3U и FX3G?
A: FX3U — это более производительный аналог: примерно в три раза быстрее выполнение, больше шагов программы (64K против 32K), поддерживает больше модулей расширения и имеет встроенные часы реального времени. FX3G — это бюджетный вариант со встроенным USB и более низкой стоимостью. Для простых устройств FX3G вполне достаточно. Для всего, что связано со сложными математическими вычислениями, высокоскоростными счетчиками или большим количеством аналоговых входов/выходов, выбирайте FX3U.
В: Почему мой кабель SC-09 не подключается к Windows 10?
A: Вероятнее всего, две проблемы: (1) ваш USB-to-Serial адаптер имеет поддельный чипсет, который Windows 10 не поддерживает — замените его на адаптер с подлинным FTDI FT232RL, и (2) Windows 10 может не принимать неподписанные драйверы для GX Developer. Попробуйте установить программу в режиме совместимости с Windows 7 или запустить GX Developer в виртуальной машине Windows 7.
ПЛК Mitsubishi FX Series никуда не денутся в одночасье. Миллионы этих контроллеров установлены на заводах по всему миру, и многие из них будут работать еще десять лет или даже больше. Секрет бесперебойной работы производственных линий заключается в точном знании того, какая комбинация программного обеспечения и кабелей подходит для вашей конкретной модели процессора, наличии запасной батареи и знании, где найти запасные части, когда первоначальный поставщик заявляет о снятии с производства. Сохраните это руководство в закладках, сделайте резервные копии своих программ и держите небольшой запас кабелей SC-09 и батареек CR2450 в своем ящике для инструментов — вы сами скажете себе спасибо в пятницу днем.
-----------------------------------------------------------------------------------------------------------------
