Введение

Частотно-регулируемые приводы (ЧРП) — также называемые преобразователями частоты (ПЧ) или инверторами — являются одними из наиболее широко используемых компонентов в промышленной автоматизации. ЧРП регулирует скорость вращения электродвигателя переменного тока, изменяя частоту и напряжение источника питания. Результат: экономия энергии на 20-50%, улучшенное управление технологическим процессом и увеличение срока службы двигателя.

В этом руководстве рассматриваются принципы работы частотно-регулируемых приводов (ЧРП), когда и почему их следует использовать, ключевые параметры выбора, а также практическое сравнение ведущих марок ЧРП: Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, и ABB ACS580.

Что такое частотно-регулируемый привод?

Частотно-регулируемый привод (ЧРП) — это электронный преобразователь мощности, который принимает на вход переменный ток фиксированной частоты (50/60 Гц) и преобразует его в выходной сигнал с регулируемой частотой и напряжением. Управляя частотой выходного сигнала, вы напрямую регулируете скорость вращения двигателя.

Скорость вращения двигателя (об/мин) = 120 × Частота (Гц) / Количество полюсов

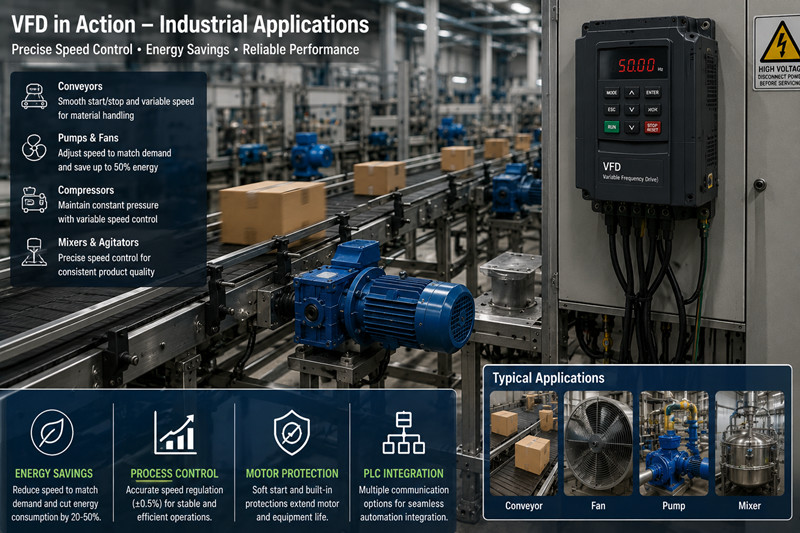

Для 4-полюсного двигателя, подключенного к сети 60 Гц: Полная скорость = 1800 об/мин. При частотном преобразователе, настроенном на 30 Гц: Скорость двигателя = 900 об/мин. Это соотношение делает частотные преобразователи незаменимыми для вентиляторов, насосов, конвейеров, компрессоров и любых применений, где регулируемая скорость позволяет экономить энергию.

Почему стоит использовать частотно-регулируемый привод (ЧРП)? 5 ключевых преимуществ.

Энергосбережение

Снижение скорости вращения двигателя на 20% позволяет сэкономить примерно 50% энергии (мощность пропорциональна кубу скорости). Для вентилятора мощностью 50 л.с., работающего на 80% скорости, годовая экономия может превысить 5000 долларов.

Плавный пуск / Сниженный пусковой ток

Частотно-регулируемые приводы (ЧРП) плавно повышают напряжение и частоту, устраняя скачок тока, вызывающий блокировку ротора в 6-8 раз при прямом пуске. Это защищает двигатели и снижает механическую нагрузку.

PКонтроль и точность технологических процессов

Регулировка скорости обеспечивает плавное ускорение/замедление, точное регулирование скорости (±0,5%) и синхронизированное многоосевое движение. Это крайне важно для упаковочных линий, станков с ЧПУ и смесительных установок.

Снижение механического износа

Плавный пуск и контролируемая остановка снижают износ ремня, нагрузку на редуктор и подшипники. В среднем интервалы технического обслуживания увеличиваются в 2-3 раза.

Интеграция ПЛК/автоматизации

Современные частотно-регулируемые приводы поддерживают EtherNet/IP, PROFINET, Modbus RTU/TCP, CANopen для бесшовной интеграции с ПЛК и удаленного мониторинга SCADA.

Как работает частотно-регулируемый привод (ЧРП)?

Частотно-регулируемый привод состоит из трех основных этапов:

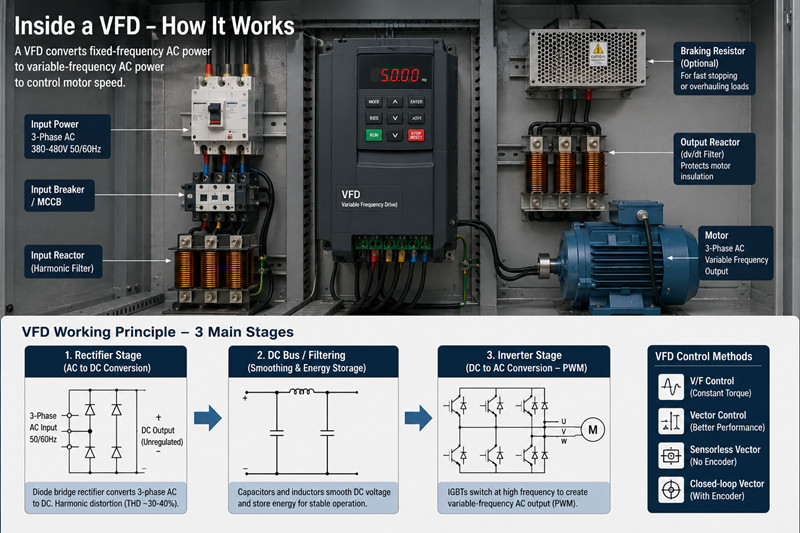

Выпрямительный каскад

Входной переменный ток преобразуется в постоянный с помощью диодного мостового выпрямителя. Это создает гармонические искажения (THD ~30-40%).

Шина постоянного тока / Фильтрация

Постоянное напряжение сглаживается конденсаторами и индукторами. Шина постоянного тока накапливает энергию для компенсации кратковременных перебоев в электроснабжении и рекуперативного торможения двигателя.

Инверторный каскад

IGBT-транзисторы переключаются на высокой частоте (2-16 кГц), создавая псевдосинусоидальный переменный ток на желаемой частоте. Это широтно-импульсная модуляция (ШИМ).

Основные методы управления частотно-регулируемым приводом:

· Регулировка V/F: стандартная для нагрузок с постоянным крутящим моментом.

· Управление вектором: улучшенный крутящий момент на низких оборотах и ​​регулирование.

· Вектор без датчиков: оценка потока вращения двигателя без энкодера.

· Вектор с замкнутым контуром (с энкодером): точность скорости ±0,01%.

Выбор частотно-регулируемого привода: 6 ключевых параметров

1. Номинальная мощность (кВт / л.с.)

Сопоставьте мощность частотного преобразователя с номинальным током и напряжением двигателя, указанными на паспортной табличке. Выберите частотный преобразователь, номинальная мощность которого как минимум равна — предпочтительно на 10-20% выше — номинальному току двигателя (при полной нагрузке). Недостаточная мощность приводит к перегреву.

2. Входное напряжение и фаза

Типичные номинальные напряжения: 200-240 В однофазное (для маломощных частотно-регулируемых приводов), 380-480 В трехфазное (промышленный стандарт), 500-690 В (для мощных двигателей). Никогда не подключайте однофазный частотно-регулируемый привод к трехфазному двигателю.

3. Тип нагрузки

Постоянный крутящий момент (конвейеры, компрессоры): требует высокого пускового момента. Переменный крутящий момент (вентиляторы, насосы): максимальная экономия энергии. Подберите частотно-регулируемый привод в соответствии с профилем нагрузки.

4. Протокол связи

Подберите решение, соответствующее вашей экосистеме ПЛК: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (универсальный). Для управления движением: CANopen или EtherCAT.

5. Охрана окружающей среды

IP20 (внутри корпуса). IP54/55 (пыле-/влажность). IP66 (наружное применение/под водой). Высокие температуры окружающей среды (>40°C) требуют снижения номинальной мощности или охлаждения корпуса.

6. Торможение / Рекуперативное торможение

При частом торможении или ремонте грузов (краны, конвейеры) следует добавить тормозной резистор. В противном случае напряжение на шине постоянного тока повышается и вызывает срабатывание защиты от перенапряжения.

Сравнение марок частотно-регулируемых приводов

· Mitsubishi FR-E800: Идеально подходит для машин, требующих встроенного Ethernet (CC-Link IE Field, Modbus TCP) и высокоскоростного перемещения. Отличная поддержка обратной связи от энкодера.

· Danfoss FC101: Специально разработан для систем отопления, вентиляции и кондиционирования воздуха, а также для водоподготовки. Исключительная оптимизация vCurve для насосов и вентиляторов. Конкурентоспособная цена в диапазоне 0,75-75 кВт.

· Schneider Altivar 320: Компактный и простой в настройке с помощью SoMove или встроенного дисплея. Подходит для простых систем с насосами/вентиляторами/конвейерами.

· ABB ACS580: Промышленный, надежный модуль на базе платформы ABB ACS880. Отлично подходит для тяжелых промышленных нагрузок. Развитая глобальная сервисная сеть.

Заключение

Выбор подходящего частотно-регулируемого привода (ЧРП) сводится к согласованию номинальной мощности, напряжения, протокола связи и типа нагрузки с вашим применением. Mitsubishi FR-E800 лидирует по возможностям подключения и управления движением. Danfoss FC101 оптимизирован для систем отопления, вентиляции и кондиционирования воздуха, а также для насосных установок. Schneider ATV320 отличается простотой и компактностью. ABB ACS580 обеспечивает промышленную надежность.

Часто задаваемые вопросы

В: В чем разница между частотно-регулируемым приводом и устройством плавного пуска?

A: Устройство плавного пуска регулирует напряжение только во время запуска/остановки. Оно не может изменять скорость вращения двигателя. Частотно-регулируемый привод (ЧРП) непрерывно регулирует как частоту, так и напряжение, обеспечивая переменную скорость и экономию энергии на протяжении всего процесса.

В: Может ли частотно-регулируемый привод повредить двигатель?

A: При правильном подборе и настройке частотно-регулируемый привод (ЧРП) продлевает срок службы двигателя. Основные риски: (1) перегрев при работе на низких скоростях, (2) скачки напряжения из-за длинных кабелей двигателя. Используйте выходные фильтры для кабелей длиной более 50 м.

В: Сколько энергии может сэкономить частотно-регулируемый привод?

A: Для нагрузок с переменным крутящим моментом (вентиляторы, насосы) снижение скорости на 20% позволяет сэкономить примерно 50% энергии. Вентилятор мощностью 50 л.с., работающий на 75% скорости в течение 8000 часов в год, может сэкономить от 8000 до 12000 долларов в год. Срок окупаемости: 1-3 года.

В: Вызывают ли частотно-регулируемые приводы гармонические искажения?

A: Да. Стандартные 6-импульсные выпрямители частотно-регулируемых приводов создают коэффициент нелинейных искажений (THDi) примерно 30-40%. Используйте входные реакторы, активные преобразователи частоты (AFE) или многоимпульсные (12/18-импульсные) частотно-регулируемые приводы, чтобы снизить THDi до уровня ниже 5%.

В: Можно ли запускать двигатель с частотой 90 Гц через частотный преобразователь?

A: Стандартные двигатели рассчитаны на частоту 50/60 Гц. Для работы на частоте 90 Гц требуется двигатель с частотным преобразователем (изоляция класса F/H, сбалансированные подшипники). Перед превышением номинальной частоты более чем на 20% проконсультируйтесь с производителем.
