Невидимая инфраструктура

ПЛК в автоматизации водоочистных сооружений на Ближнем Востоке и в Европе к 2026 году — поиск по этой теме выдаст страницы поставщиков, научные статьи и несколько устаревших аналитических отчетов. Чего вы точно не найдете, так это прямого ответа от человека, который действительно занимался подбором оборудования для работающего предприятия. Эта статья исправляет это. В ней рассматривается, как ПЛК фактически управляют водоочистными и канализационными сооружениями: какие платформы используются, что они контролируют, как они интегрируются с SCADA и как будет выглядеть нормативно-правовая база в 2026 году для обоих регионов.

Это важно, потому что водоочистка — одна из самых сложных задач, требующих использования ПЛК, поскольку она сочетает в себе непрерывное управление технологическим процессом, дозирование критически важных химических веществ, работу в агрессивных средах (коррозионная атмосфера, влажность) и требования к отчетности со стороны регулирующих органов, которые делают интеграцию SCADA обязательной. Сбой ПЛК на водоочистной станции — это не просто неудобство, это может стать угрозой для общественного здоровья.

Что контролируют ПЛК на водоочистных сооружениях

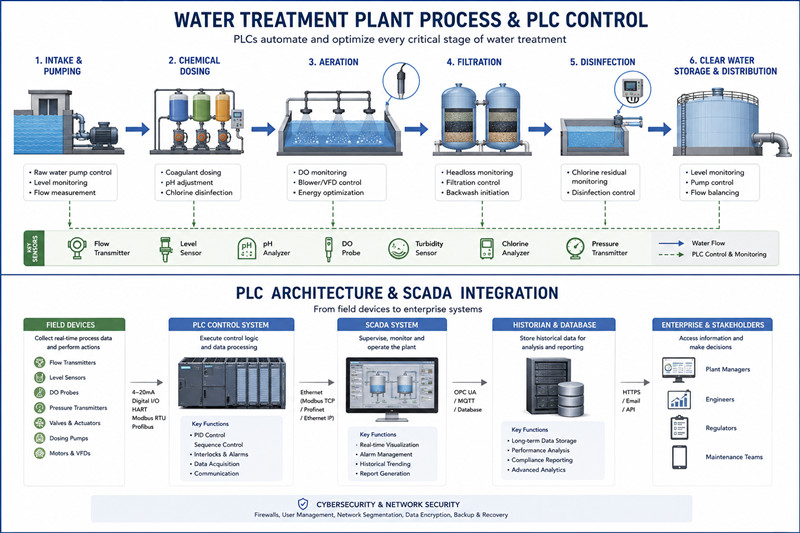

Современная муниципальная или промышленная водоочистная станция автоматизирует четыре основных процесса: дозирование химикатов, аэрацию, фильтрацию и циклы обратной промывки. ПЛК также управляют вспомогательными функциями, такими как перекачка, контроль уровня и балансировка потока. Сложность значительно варьируется от небольшой модульной станции (несколько тысяч галлонов в день) до крупной городской водоочистной станции (сотни миллионов галлонов в день).

Дозирование химических веществ

Дозирование химических реагентов — наиболее важная с точки зрения безопасности функция. Дозирование хлора (или хлорамина) предотвращает проникновение патогенов. Коагулянты (сульфат алюминия, хлорид железа) агрегируют взвешенные твердые частицы. Химические вещества для регулирования pH (известь, серная кислота) корректируют щелочность. Химические вещества для удаления фосфора (хлорид железа, квасцы) воздействуют на питательные вещества.

ПЛК управляет дозирующими насосами в ответ на показания анализатора в режиме реального времени. Типичная конфигурация:

· Датчик расхода на входном коллекторе (измеряет расход, галлоны в минуту).

· Анализатор остаточного хлора, расположенный после контактного резервуара.

· ПЛК рассчитывает необходимую скорость дозирования (мг/л) на основе дозирования, пропорционального потоку.

· Аналоговый выход (4–20 мА) управляет ходом дозирующего насоса или скоростью его вращения.

Системы Siemens S7-1500 хорошо справляются с этим в муниципальных проектах ОАЭ — встроенные функции ПИД-регулирования (PID_Compact, PID_3Step) отлично подходят для контуров дозирования, а библиотеки TIA Portal включают предварительно созданные функциональные блоки для водоподготовки, которые сокращают время программирования. Allen Bradley ControlLogix с 1756-IF8 аналоговые входы и 1756-OF4 Аналоговые выходы выполняют ту же функцию на предприятиях в США — среда RSLogix и Studio 5000 хорошо знакома американским водоканалам, а платформа Allen Bradley имеет глубокую интеграцию с системой автоматизации технологических процессов Rockwell Automation PlantPAx.

Контроль аэрации

Аэрация выполняет две функции: биологическое окисление органических веществ (удаление БПК) и поддержание уровня растворенного кислорода (ДО) для нитрификации. В процессах активного ила ПЛК регулирует поток аэрационного воздуха в каждый аэрационный бассейн на основе показаний ДО, полученных с помощью онлайн-датчиков.

Типичный контур управления аэрацией:

· Датчик растворенного кислорода (полярографический или оптический) в каждом аэрационном бассейне.

· ПЛК считывает DO (сигнал 4–20 мА)

· ПЛК регулирует скорость вращения воздушной заслонки или вентилятора с помощью частотно-регулируемого привода через аналоговый выход или по протоколу Modbus/Profibus.

· Цель: поддерживать заданный уровень растворенного кислорода (обычно 2 мг/л) при минимизации энергопотребления.

Системы ABB AC500 широко распространены в европейских водохозяйственных предприятиях, в том числе в испанской региональной водохозяйственной компании, которая управляет несколькими очистными сооружениями на средиземноморском побережье. Процессор AC500 платформы ABB справляется с вычислительной нагрузкой управления многозонной аэрацией (требующей одновременной координации показаний растворенного кислорода в 4–8 аэрационных бассейнах) и легко интегрируется с существующими частотно-регулируемыми приводами ABB по протоколу Modbus RTU. Платформа ABB Automation Builder также включает библиотеку для водоподготовки, охватывающую управление аэрацией, удаление осадка и дозирование химикатов — это полезно для стандартизации работы нескольких предприятий.

Циклы фильтрации и обратной промывки

Фильтрация гранулированными материалами (песочные фильтры, многослойные фильтры) удаляет взвешенные твердые частицы. Цикл фильтрации работает в производственном режиме до достижения заданного значения потерь напора (указывающего на загрязнение фильтра), после чего ПЛК запускает цикл обратной промывки.

Последовательность обратной промывки:

1. Слейте воду из фильтра (это контролируется автоматическим переливным клапаном).

2. Продувка воздухом (с помощью воздуходувки в течение 2–5 минут)

3. Медленное ополаскивание (фильтрованной водой в течение 2–5 минут)

4. Возобновление работы

ПЛК выполняет эту последовательность с помощью лестничной логики или структурированного текста, при этом блокировочная логика предотвращает возвращение фильтра в работу до завершения всей последовательности. Время имеет решающее значение — слишком короткая обратная промывка приведет к тому, что фильтр унесет твердые частицы; слишком длинная — к потере очищенной воды и энергии.

На Ближнем Востоке многие предприятия используют двухслойные фильтры (антрацит + песок) с автоматической обратной промывкой, управляемой системами Siemens. С7-1500 ПЛК. Высокоскоростные счетчики системы S7-1500 обрабатывают суммарный расход, необходимый для отслеживания объема обратной промывки, а встроенные часы реального времени (RTC) отмечают события обратной промывки для ведения журналов соответствия нормативным требованиям.

Интеграция SCADA

Современные ПЛК для водоочистки не работают изолированно. ПЛК на уровне предприятия взаимодействуют с системой SCADA (система диспетчерского управления и сбора данных), которая обеспечивает:

· Визуализация параметров процесса в реальном времени (уровни в резервуарах, потоки, растворенный кислород, остаточное содержание хлора)

· Регистрация исторических данных и анализ тенденций

· Управление и эскалация аварийных сигналов

· Нормативная отчетность (ежемесячные отчеты DMR в США, Информационная система по водным ресурсам ЕС в Европе)

На Ближнем Востоке распространены следующие SCADA-платформы: Siemens WinCC (часто используется в паре с ПЛК S7), Wonderware (Schneider Electric) и Ignition (Inductive Automation). В Европе используется более широкий набор: WinCC, Rockwell Automation FactoryTalk и PI System (OSIsoft) для архивирования данных.

Протоколы связи: Modbus RTU (последовательный, широко распространен на устаревших европейских предприятиях), Modbus TCP/IP (Ethernet, все более распространен), Profinet (заводы Siemens), EtherNet/IP (заводы Allen Bradley) и OPC-UA (для интеграции ИТ/ОТ и предприятий, использующих оборудование разных производителей).

---

Региональная нормативно-правовая база

Ближний Восток: стандарты DEWA ОАЭ

Управление электроэнергетики и водоснабжения Дубая (DEWA) устанавливает стандарты автоматизации водоочистки в ОАЭ. Нормативно-правовая база DEWA требует:

· Онлайн-мониторинг и регистрация данных по всем критически важным параметрам (расход, давление, остаточное содержание хлора, мутность).

· Управление аварийными сигналами с четко определенными процедурами реагирования

· Периодические калибровочные протоколы для всех приборов (pH, хлор, расходомер).

· Интеграция SCADA с центральной системой мониторинга DEWA для электростанций большой мощности.

Платформа Siemens S7-1500 с TIA Portal является наиболее распространенной для новых проектов муниципального водоснабжения в ОАЭ, поскольку Siemens имеет мощную местную поддержку в Дубае и Абу-Даби, инженеры DEWA знакомы с платформой, а система S7-1500 поддерживает протокол Profinet, необходимый для интеграции с SCADA-системами, совместимыми с DEWA.

В ОАЭ для новых заводов обычно выбирают оборудование ABB или Siemens, а Allen Bradley чаще используется в сфере промышленной (немуниципальной) водоочистки, особенно на нефтехимических комплексах, где материнская компания уже имеет инфраструктуру Allen Bradley.

Ценовые сигналы: проекты муниципальной водоочистки в ОАЭ (особенно те, которые финансируются из государственных бюджетов на инфраструктуру) оставались стабильными в течение 2025–2026 годов, без существенного замедления строительства новых очистных сооружений или модернизации существующих. Бюджетные ассигнования на модернизацию автоматизации на существующих очистных сооружениях увеличиваются, поскольку операторы отдают приоритет энергоэффективности (аэрация является крупнейшим потребителем энергии на типичной установке активного ила).

Европа: Водная рамочная директива ЕС

Водная рамочная директива ЕС (ВРД, 2000/60/EC) и ее последующие директивы устанавливают нормативно-правовую базу для водоочистки на всей территории ЕС. Ключевые требования, влияющие на технические характеристики ПЛК и систем автоматизации:

· Обязательный мониторинг приоритетных веществ и химического состояния.

· Непрерывный мониторинг определенных параметров в режиме реального времени (аммиак, нитраты, растворенный кислород).

· Электронная отчетность в Европейскую систему водной информации (WISE)

· Все более высокие требования к энергоэффективности стимулируют проекты по оптимизации аэрации.

Европейские водоканалы более консервативно подходят к изменениям платформы, чем операторы Ближнего Востока — существующая установка ABB AC500 на испанском водоканале, как правило, расширяется или модернизируется с использованием модулей ABB, а не переводится на конкурирующую платформу, из-за стоимости перепроектирования и повторной валидации.

Системы Allen Bradley ControlLogix широко используются в водохозяйственных предприятиях Северной Европы (Великобритания, Нидерланды, Скандинавия), где экосистема Rockwell Automation пользуется сильной местной поддержкой. Водохозяйственный сектор Великобритании (под управлением таких компаний, как Thames Water, Severn Trent, United Utilities) активно использует системы Allen Bradley, и многие очистные сооружения были модернизированы с помощью ControlLogix в рамках инвестиционных циклов AMP (Asset Management Programme).

Выбор платформы на практике: три реальных примера.

ОАЭ: Муниципальная очистная станция Дубая — Siemens S7-1500

На муниципальной водоочистной станции в Дубае мощностью 50 млн литров в сутки в качестве основного ПЛК используется Siemens S7-1500 (CPU 1516-3 PN/DP), а на технологических блоках — распределенные модули ввода-вывода ET 200SP. Программирование осуществляется с помощью TIA Portal, с пользовательскими функциональными блоками для ПИД-регуляторов дозирования химикатов и аэрации. Система SCADA — Siemens WinCC OA. Станция работает под контролем DEWA, ​​данные передаются в центральную систему мониторинга DEWA через OPC-UA. Система дозирования использует 4–20 мА контуры от аналоговых входных модулей Siemens SM531 к частотно-регулируемым приводам дозирующих насосов, а контроллеры PID_Compact управляют дозированием хлора и коагулянта.

Испания: Средиземноморская прибрежная энергетическая компания — ABB AC500

Региональная испанская водопроводная компания управляет 12 очистными сооружениями в регионах Валенсии и Каталонии. Стандартная платформа — ABB AC500 (процессор PM573-ETH) с модулями ввода-вывода S500. Инженерная среда обеспечивается программой Automation Builder (на базе CODESYS). На крупнейшем предприятии (85 млн литров в сутки) используется многозональная стратегия управления аэрацией, координируемая по 6 аэрационным резервуарам. Ключевым критерием выбора стала возможность платформы ABB обрабатывать несколько сетей Modbus RTU (по одной на каждый аэрационный резервуар) на одном процессоре. Система SCADA — Wonderware InTouch с системой сбора и обработки данных OSIsoft PI для предоставления отчетности в Министерство окружающей среды Испании.

США: Очистные сооружения Среднего Запада — Allen Bradley ControlLogix

На муниципальной очистной станции сточных вод мощностью 35 млн галлонов в сутки (MGD) на Среднем Западе США используется система Allen Bradley ControlLogix (процессор 1756-L85E, аналоговые модули 1756-IF8 / 1756-OF4, цифровые модули 1756-IB16 / 1756-OB16) для управления вторичной очисткой. На станции применяется традиционный процесс активного ила с химическим удалением фосфора. Дозирующие насосы (сульфата алюминия и полимера) управляются сигналами 4–20 мА с аналоговых выходов 1756-OF4. Аэрация регулируется частотно-регулируемыми приводами Allen Bradley PowerFlex, взаимодействующими с ПЛК по сети EtherNet/IP. Платформа SCADA — Rockwell Automation FactoryTalk View SE с системой сбора и хранения данных PI System. Станция передает электронные отчеты в государственное природоохранное агентство через ECHO (EPA Enforcement and Compliance History Online) и его государственный аналог.

---

Ценовые сигналы для автоматизации муниципальных водоочистных сооружений

Расходы на автоматизацию муниципальных систем водоочистки в 2026 году обусловлены тремя факторами:

5. В обоих регионах выделяются значительные бюджетные средства на проекты по оптимизации аэрации (требующие модернизации ПЛК и сетей датчиков растворенного кислорода). Операторы в ЕС находятся под давлением необходимости выполнения положений Водной рамочной директивы по энергоэффективности; операторы в ОАЭ руководствуются программами DEWA по управлению спросом.

6. Требования к отчетности перед регулирующими органами — Модернизация систем онлайн-мониторинга (добавление приборов, обновление ПЛК для поддержки подключения к SCADA) продолжает стимулировать реализацию капитальных проектов. Стремление ЕС к мониторингу питательных веществ в режиме реального времени (аммиак, нитраты, фосфор) создает спрос на дополнительные возможности аналогового ввода и усовершенствованные системы хранения данных.

7. Замена устаревшей инфраструктуры — На многих очистных сооружениях в Европе и Северной Америке установлена ​​инфраструктура ПЛК, созданная в 2000-х годах (оригинальные Siemens S7-300, ранние версии Allen Bradley ControlLogix, ABB AC500), срок службы которой подходит к концу. Ситуация с устаревшими системами S7-300 (затрагивающая устаревшие установки Siemens) особенно остро стоит на европейских предприятиях, где многие из них были установлены в период с 2008 по 2015 год.

---

Часто задаваемые вопросы

В: Какая платформа ПЛК лучше всего подходит для водоочистных сооружений?

A: Платформа, с которой ваша команда технического обслуживания уже знакома. Siemens, Allen Bradley и ABB — все они подходят. Siemens S7-1500 является наиболее распространенным выбором для новых муниципальных проектов в ОАЭ благодаря знакомству с DEWA и местной поддержке. ABB AC500 сильна на европейском рынке коммунальных услуг благодаря стандартизации и гибкости CODESYS. Allen Bradley ControlLogix доминирует на рынке муниципального водоснабжения и водоотведения США. Все три платформы интегрируются с основными SCADA-платформами.

В: Как ПЛК водоподготовительных систем обеспечивают безопасность дозирования химических реагентов?

A: Контуры дозирования обычно конфигурируются с многоуровневой защитой: сигнализация о превышении/превышении и снижении/снижении показаний анализатора, проводные блокировки безопасности на дозирующем насосе (включение/выключение через выход ПЛК и физическое реле), а также каскадная схема, где ПЛК устанавливает скорость дозирующего насоса, но показания анализатора независимо запускают сигнал тревоги и автоматическое отключение, если они превышают заданное значение. Роль ПЛК заключается в оптимизации и управлении заданным значением; физические блокировки обеспечивают безопасность.

В: Какие протоколы связи используют водоочистные сооружения?

A: Modbus RTU (последовательный интерфейс) по-прежнему широко распространен на устаревших европейских предприятиях. Modbus TCP/IP становится все более распространенным для систем на основе Ethernet. Profinet является стандартом на предприятиях Siemens на Ближнем Востоке. EtherNet/IP является стандартом на предприятиях Allen Bradley в Северной и Южной Америке и Северной Европе. OPC-UA — это основной протокол для интеграции ИТ/ОТ и многовендорных сред.

В: Как часто необходимо обновлять ПЛК для водоочистных сооружений?

A: Типичный жизненный цикл ПЛК в водоочистке составляет 15–20 лет. Однако вспомогательная инфраструктура (сетевые коммутаторы, SCADA-серверы, системы хранения данных) может потребовать обновления через 7–10 лет. Объявления о прекращении поддержки платформы (например, снятие с производства Siemens S7-300) могут привести к более раннему обновлению. Бюджетные циклы для коммунальных предприятий (5-летние капитальные программы в США, периоды регулирования инвестиций в ЕС) часто определяют сроки обновления.

В: Можно ли осуществлять дистанционный мониторинг ПЛК систем водоподготовки?

А: Да. Удаленный доступ обычно осуществляется через VPN-соединения с SCADA-сетью предприятия. В ЕС удаленный доступ для программирования ПЛК и устранения неполадок является стандартной практикой и регулируется Директивой NIS2 (ЕС). На Ближнем Востоке правила удаленного доступа различаются в зависимости от оператора и регулирующего органа. Перед внедрением всегда проверяйте, соответствует ли удаленный доступ местным нормативным требованиям.

В: Какова самая большая проблема автоматизации в водоочистке?

А: Надежность приборов. ПЛК выполняет запрограммированные вами действия, но его эффективность зависит от качества полевых приборов, передающих ему данные. Мутномер, анализатор хлора, датчики растворенного кислорода и расходомеры в системах водоснабжения и водоотведения работают в агрессивных средах (коррозионная атмосфера, биопленка, загрязнение) и требуют регулярной калибровки и технического обслуживания. Хорошо запрограммированный ПИД-регулятор аэрации, работающий на некорректных данных от датчика растворенного кислорода, не даст хороших результатов. Инвестиции в техническое обслуживание и калибровку приборов так же важны, как и инвестиции в сам ПЛК.

---
