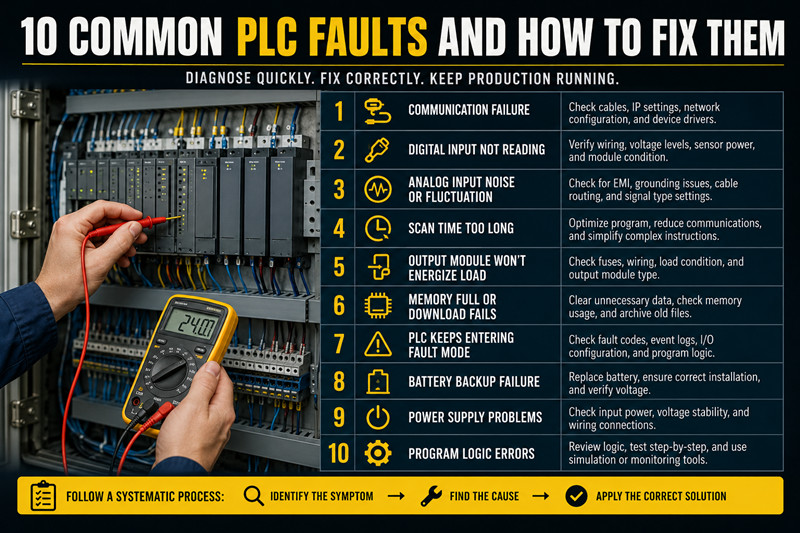

Поиск и устранение неисправностей ПЛК: 10 распространенных неисправностей и способы их устранения.
Программируемые логические контроллеры (ПЛК) спроектированы для обеспечения надежности. При их выходе из строя последствия для производства немедленны и дорогостоящи. Тем не менее, большинство неисправностей ПЛК вызваны несколькими повторяющимися причинами, большинство из которых квалифицированный специалист может диагностировать и устранить без замены контроллера.
В этом руководстве рассматриваются десять наиболее распространенных проблем с ПЛК, встречающихся в промышленных условиях, и приводятся практические шаги по устранению неполадок, которые вы можете применить уже сегодня.
Симптомы: ПЛК перестает реагировать на интерфейс HMI, программирующий компьютер не может подключиться к сети, сетевые устройства исчезают из шины.
Распространенные причины:
· Ослабленный или поврежденный кабель Ethernet
· Неправильная настройка IP-адреса.
· Несоответствие дуплексной связи на сетевых коммутаторах
· Сбой драйвера на порту ПЛК
Этапы устранения неполадок:
1. Проверьте физические кабельные соединения как на ПЛК, так и на коммутаторе.
2. Убедитесь, что IP-адрес соответствует конфигурации проекта (проверка ping).
3. Убедитесь, что настройки портов сетевого коммутатора соответствуют настройкам ПЛК (автоматическое согласование или фиксированная скорость).
4. Перезагрузите ПЛК и переключатель.
5. При использовании последовательного интерфейса RS-232/RS-485 проверьте настройки скорости передачи данных и четности.
Симптомы: светодиодный индикатор входного сигнала на модуле гаснет, когда датчик активен, или входной сигнал постоянно горит.
Распространенные причины:
· Неправильный уровень напряжения (перепутаны 24 В постоянного тока и 110 В переменного тока).
· Неисправный входной модуль
· Ошибка в проводке или ослабленный контакт
· Проблема с питанием датчика
Этапы устранения неполадок:
6. Измерьте фактическое напряжение на входном клеммном разъеме с помощью мультиметра.
7. Убедитесь, что датчик включен (проверьте светодиодные индикаторы на датчиках приближения).
8. Замените входной модуль на заведомо исправный, чтобы исключить аппаратную неисправность.
9. Убедитесь, что тип датчика (PNP или NPN для датчиков постоянного тока) соответствует конфигурации модуля.
Симптомы: значение аналогового входного сигнала скачкообразно изменяется, показывает нереалистичные отрицательные значения или изменяется со временем.
Распространенные причины:
· Электромагнитные помехи (ЭМП) от расположенных поблизости частотно-регулируемых приводов или двигателей.
· Проблемы с контуром заземления
· Сигнальный провод проложен вдоль силовых кабелей.
· Проблема с питанием петли 4-20 мА
Этапы устранения неполадок:
10. Разведите сигнальные кабели от силовых кабелей на расстояние не менее 6 дюймов.
11. Для аналоговых сигналов используйте экранированный кабель витой пары.
12. Убедитесь в стабильности питания передатчика постоянным током 24 В.
13. Убедитесь, что тип сигнала аналогового модуля (0-10 В, 4-20 мА) соответствует типу сигнала датчика.
14. Добавьте значение фильтра в программу ПЛК для подавления шума (большинство программ для ПЛК позволяют использовать фильтрацию входного сигнала).
Симптомы: Обновление выходных данных происходит с заметной задержкой, отклик машины замедлен, таймеры работают неточно.
Распространенные причины:
· Программа разрослась до слишком больших размеров без оптимизации.
· Чрезмерный трафик связи в сети.
· Слишком много ресурсоемких инструкций (сложные ПИД-регуляторы, тригонометрия).
· Фильтрация аналогового входа установлена слишком высоко.
Этапы устранения неполадок:
15. В большинстве программ для ПЛК есть монитор времени сканирования — проверьте его наличие в первую очередь.
16. Перенесите инструкции по обмену данными за пределы основного сканирования программы (используйте периодические задачи).
17. Сократите количество сообщений в сетях EtherNet/IP или PROFINET.
18. Упростите или разделите большие подпрограммы.
19. Если время сканирования в критически важных по времени приложениях превышает 20 мс, следует рассмотреть возможность использования более быстрого процессора.
Симптомы: Светодиоды на выходе загораются, но нагрузка не включается.
Распространенные причины:
· Перегорел предохранитель на выходном модуле.
· При перегрузке срабатывает тепловая защита.
· Ошибка проводки (общий провод не подключен)
· Сбой в работе полупроводникового выхода (для твердотельных модулей)
Этапы устранения неполадок:
20. Проверьте состояние предохранителей на модуле (у большинства модулей есть видимые индикаторы предохранителей).
21. Измерьте напряжение на выходном клеммном разъеме, одновременно подавая на него команду включения.
22. Убедитесь, что нагрузка не разомкнута (отсоедините нагрузку и измерьте сопротивление).
23. Для проверки работы реле прислушайтесь к щелчку реле — если щелчка нет, катушка неисправна.
24. Убедитесь, что тип выходного сигнала (источник или приемник) соответствует схеме подключения нагрузки.
Симптомы: Сбой загрузки с ошибкой памяти, невозможно добавить новые инструкции, обновление прошивки отклонено.
Распространенные причины:
· Размеры программного кода или таблиц данных превышают возможности памяти процессора.
· Накопленные журналы трендов, данные рецептов или исторические данные потребляют память.
25. Поврежденный файл проекта
Этапы устранения неполадок:
26. Откройте программу в среде разработки и проверьте использование памяти.
27. Очистка журнала трендов, исторических данных и несущественных файлов рецептов от процессора.
28. Заархивируйте текущий проект и сравните размеры файлов — увеличение размера указывает на возможность восстановления данных.
29. Если требуется обновление прошивки, сначала сделайте резервную копию проекта, затем обновите прошивку и перезагрузите проект.
30. В крайнем случае, выполните сброс до заводских настроек и загрузите систему из чистой резервной копии.
Симптомы: Контроллер отображает индикатор неисправности, программа останавливается, код ошибки отображается на ЦП или ЧМИ.
Распространенные причины:
· Ошибка в программной логике, вызывающая незаблокированную ошибку.
· Аппаратный сбой (процессор, модуль или блок питания)
· Падение напряжения питания во время работы
· Несоответствие ввода-вывода между программой и фактическим оборудованием.
Этапы устранения неполадок:
31. Немедленно запишите код ошибки — найдите его в документации производителя.
32. Типичные коды ошибок указывают на: перегрузку выхода (F49 на Allen Bradley), несоответствие конфигурации ввода/вывода (016h на Siemens), таймаут сторожевого таймера.
33. Проверьте журнал событий в программном обеспечении на предмет предыдущих событий.
34. Ошибка зафиксирована или не зафиксирована? Незафиксированные ошибки часто указывают на проблему с логикой программы, а не на сбой оборудования.
35. Если неисправность сохраняется и причина не установлена, восстановите данные из заведомо исправной резервной копии.
Симптомы: ПЛК теряет программу при отключении питания, сохраненные значения сбрасываются до значений по умолчанию, загорается индикатор низкого заряда батареи.
Распространенные причины:
· Срок службы батареи подошел к концу (обычно это 2-5 лет).
· Батарея установлена неправильно.
· Напряжение батареи снижается из-за высокой нагрузки, связанной с сохранением данных в памяти.
Этапы устранения неполадок:
36. Замените батарею на батарею, рекомендованную производителем, при включенном питании ПЛК — никогда не оставляйте процессор без питания с разряженной батареей.
37. После замены убедитесь, что сохраненные бирки и программа целы.
38. Если значения по-прежнему теряются, возможно, батарея вышла из строя в течение периода замены — улучшите процедуру замены.
39. Рассмотрите возможность использования闪存 (Флэш-память) используется в качестве основного резервного копирования для новых установок вместо батареи.
Симптомы: частотно-регулируемый привод работает, но игнорирует команды управления скоростью, на частотно-регулируемом приводе отображается код ошибки, ПЛК показывает ошибку тайм-аута связи.
Распространенные причины:
· Неверный сетевой адрес (несоответствие идентификатора узла или IP-адреса)
· Настройки параметров управления сетью блокировки частотно-регулируемого привода
· Используется неправильный профиль (для частотных преобразователей Allen Bradley параметр 90 должен быть правильно настроен для работы с EtherNet/IP).
· Проблема с кабелем или коммутатором в сетевом сегменте.
Этапы устранения неполадок:
40. Убедитесь, что сетевой адрес частотного преобразователя соответствует конфигурации ПЛК (проверьте в RSLogix или TIA Portal).
41. Убедитесь, что параметры частотно-регулируемого привода позволяют осуществлять сетевое управление (Параметры привода → Сетевое управление → Включено).
42. Для EtherNet/IP убедитесь, что номера экземпляров сборки в конфигурации ввода-вывода ПЛК соответствуют номерам в частотном преобразователе.
43. Для подтверждения сетевого подключения выполните команду ping на частотный преобразователь с компьютера программирования.
44. Убедитесь, что в настройках источника управления частотного преобразователя выбран параметр «Сеть», а не «Клавиатура» или «Терминал».
Симптомы: периодические сбои, случайное срабатывание входных сигналов, необъяснимое поведение программы, ошибки связи при запуске двигателя.
Распространенные причины:
· Нестабильное заземление между ПЛК, полевыми устройствами и системой распределения питания.
· Заземляющие петли образуются, когда устройства используют несколько общих путей заземления.
· В кабельных трассах отсутствует отдельный провод заземления сигнала.
· Шкаф ПЛК не имеет надлежащего заземления здания.
Этапы устранения неполадок:
45. Измерьте сопротивление заземления между шкафом ПЛК и заземлением здания — оно должно быть менее 1 Ом.
46. Для устранения контуров заземления используйте изолированные источники постоянного тока для полевых устройств.
47. Убедитесь, что все общие сигнальные провода подключены к одной точке заземления.
48. Установите ферритовые бусины на коммуникационные кабели рядом с ПЛК для подавления высокочастотных помех.
49. Сигнальные кабели следует прокладывать в специальных лотках, никогда не рядом с силовыми кабелями двигателей.

Неисправности ПЛК редко возникают внезапно. Большинство проблем можно отнести к нескольким категориям: проблемы с питанием, сбои связи, ошибки проводки и помехи. Системный подход, мультиметр и знание диагностических инструментов конкретной платформы позволят решить большинство проблем без замены деталей.
Документируйте каждую неисправность, наблюдаемые симптомы и способ устранения. Создайте внутреннюю базу знаний. Это самый быстрый путь к сокращению среднего времени ремонта на вашем предприятии.
В: Всегда ли следует заменять неисправный модуль ПЛК?
А: Не обязательно. Многие «сбои» модулей связаны с проводкой, конфигурацией или питанием. Всегда проводите диагностику, прежде чем заменять модуль. Иногда модули могут быть отремонтированы производителем или сторонними сервисными центрами.
В: Как часто следует создавать резервные копии программ ПЛК?
A: Каждый раз при внесении изменений в программу. Кроме того, выполняйте ежеквартальное архивирование резервных копий, сохраняя их в отдельном месте. Помечайте резервные копии датой, версией программы и идентификатором компьютера.
В: Может ли ПЛК быть поврежден скачками напряжения?
А: Да. Диоды подавления переходных напряжений (TVS) и надлежащее заземление — это первая линия защиты. Установите защиту от перенапряжений на силовых линиях и линиях связи. Регулярная стабилизация напряжения быстро окупается в промышленных условиях.
В: Каков типичный срок службы ПЛК?
А: При надлежащих условиях эксплуатации и техническом обслуживании ПЛК обычно работают 15-20 лет. Модули ЦП и платы ввода-вывода могут потребовать замены компонентов по мере старения электролитических конденсаторов.
В: Стоит ли мне иметь запасные модули ПЛК?
А: Для критически важных машин — да. Держите как минимум один запасной процессор, один запасной блок питания и ключевые модули ввода-вывода. Для некритичных приложений заключите сервисное соглашение с вашим дистрибьютором на замену в течение 24-48 часов.
