Красный свет, который нельзя игнорировать

2 часа ночи, вторник. Руководитель смены вызывает вас по рации — контроллер ABB AC800M на линии 4 выдает сигнал тревоги о низком заряде батареи, и до принудительной остановки производства осталось пять минут. У вас есть только одно окно, чтобы заменить батарею до начала утренней партии, и права на ошибку нет. Подобные ситуации происходят каждый день на нефтеперерабатывающих заводах, электростанциях и химических предприятиях по всему миру. Контроллер ABB AC800M — это рабочая лошадка промышленной автоматизации, но, как и любой элемент критической инфраструктуры, он требует регулярного технического обслуживания — особенно когда речь идет о замене батарей, управлении прошивкой и поиске запчастей, когда они выйдут из строя. Это руководство охватывает все, что вам нужно для надежной работы вашего AC800M, с практическими шагами, которые вы можете использовать прямо сейчас.

Что такое ABB AC800M Контроллер?

ABB AC800M — это высокопроизводительный программируемый логический контроллер (ПЛК), являющийся ядром распределенной системы управления (РСУ) ABB Ability System 800xA. Он разработан для управления сложными, критически важными с точки зрения безопасности технологическими процессами в таких отраслях, как нефтегазовая, энергетическая, химическая, фармацевтическая и целлюлозно-бумажная промышленность. Семейство AC800M включает в себя несколько вариантов контроллеров, каждый из которых адаптирован к различным требованиям к производительности и резервированию:

· PM861 — Контроллер начального уровня для небольших приложений, однопроцессорный, до 16 МБ памяти.

· PM862 — Контроллер среднего уровня с увеличенным объемом памяти (32 МБ) и более высокой скоростью обработки данных.

· PM864 — Высокопроизводительный контроллер для ресурсоемких приложений, 64 МБ памяти.

· PM864A — вариант PM864 с возможностью резервирования, поддерживающий конфигурации «горячего резервирования» 1:1.

· PM866 — контроллер высшего класса со 128 МБ памяти, разработанный для больших и сложных стратегий управления.

Эти контроллеры подключаются к базовым платам TP830 или TP840, которые обеспечивают связь между модулями ввода-вывода, коммуникационными интерфейсами и источниками питания. AC800M взаимодействует с остальной частью системы 800xA по резервной магистрали Ethernet (MB300 или Industrial Ethernet) и поддерживает широкий спектр протоколов полевых шин через специализированные коммуникационные модули, такие как CI854 (PROFIBUS DP), CI857 (EtherNet/IP) и CI862 (Modbus TCP).

Для программирования и настройки используется ABB Control Builder M (теперь интегрированный в инженерный пакет 800xA), который поддерживает все пять языков программирования IEC 61131-3 — лестничную диаграмму, диаграмму функциональных блоков, структурированный текст, список инструкций и диаграмму последовательных функций.

Замена батареи: наиболее распространенная задача по техническому обслуживанию AC800M.

Наиболее часто выполняемая задача по техническому обслуживанию контроллера ABB AC800M — замена батареи. Батарея питает часы реального времени и поддерживает программу и данные в оперативной памяти (SRAM) при выключенном контроллере. Если батарея разрядится во время простоя системы, вы потеряете свою прикладную программу, конфигурацию и исторические данные, что может означать часы или дни простоя для перезагрузки и повторного ввода в эксплуатацию.

Типы батарей AC800M

В семействе батарей AC800M компания ABB использует несколько стандартных типов батарей:

Номер детали | Описание | Используется в

3BSE003991R1 | Литиевая батарея, 3,6 В, 1/2 AA | PM861, PM862

3BSE013230R1 | Литиевая батарея, 3,6 В, AA | PM864, PM864A, PM866

3BHB004027R0001 | Аккумуляторная батарея для длительной резервной работы | Резервные приложения

Батарейка 3BSE003991R1 представляет собой литий-тионилхлоридный элемент питания размером 1/2 AA, а 3BSE013230R1 — это вариант полного размера AA с большей емкостью. Всегда сверяйтесь с инструкцией к контроллеру, чтобы убедиться, какая батарейка требуется для вашей конкретной модели — использование неправильной батарейки может привести к неправильной установке или сокращению срока службы.

Индикаторы заряда батареи и предупреждения

В нормальных условиях эксплуатации (25°C, включено) батарея AC800M служит от 3 до 5 лет. Более высокие температуры окружающей среды значительно сокращают срок службы батареи — при 55°C она может прослужить всего 18 месяцев. Контроллер отслеживает напряжение батареи и подает сигнал тревоги о низком заряде батареи (отображается на светодиоде передней панели в виде мигающего красного индикатора «BAT» и передается через систему сигнализации 800xA), когда напряжение падает ниже порогового значения. После появления этого сигнала тревоги у вас обычно остается от 2 до 4 недель резервного питания.

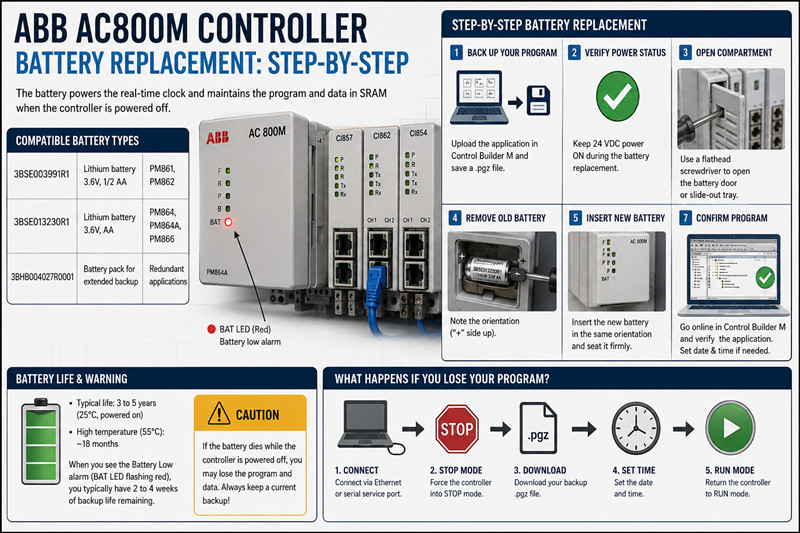

Пошаговая инструкция по замене батареи

Замена батареи в AC800M — простая процедура, но для предотвращения потери данных необходимо соблюдать правильную последовательность действий:

1. Создайте резервную копию вашей программы. Откройте Control Builder M, подключитесь к контроллеру и загрузите все приложение целиком. Экспортируйте его в файл .pgz и сохраните на защищенном сетевом диске и в локальной резервной копии. Этот шаг обязателен — хотя замена батареи в «горячем» режиме должна сохранить программу, аппаратные сбои при замене все же случаются.

2. Проверьте состояние питания контроллера. Батарея необходима для хранения данных только при отключенном основном питании. Если контроллер включен (активен источник питания 24 В постоянного тока), вы можете заменить батарею без риска для программы. Компания ABB рекомендует по возможности оставлять питание включенным во время замены.

3. Откройте батарейный отсек. На моделях PM861/PM862 батарея находится в небольшой дверце на передней панели. На моделях PM864/PM866 она расположена внутри выдвижного лотка, доступ к которому осуществляется спереди. Используйте небольшую плоскую отвертку, чтобы аккуратно открыть отсек.

4. Извлеките старую батарею. Выдвиньте её из держателя. Запомните её положение — положительная клемма обычно обозначена знаком «+» внутри отсека.

5. Вставьте новую батарею. Расположите её так же, как и старую. Убедитесь, что она плотно зафиксирована в держателе.

6. Закройте отсек и проверьте. Защелкните дверцу или вставьте лоток обратно. Проверьте светодиод BAT на передней панели — он должен погаснуть через несколько секунд. Если он продолжает гореть или мигает, значит, батарея не обеспечивает надлежащего контакта.

7. Убедитесь, что программа цела. Откройте Control Builder M и подключитесь к контроллеру. Убедитесь, что приложение загружено и работает. Установите системные часы, если они показывают неправильное время — это нормально после замены батареи.

Что произойдет, если вы потеряете свою программу?

Если батарея разрядится при выключенном контроллере, вы загрузите пустую систему. Вам потребуется:

· Подключение осуществляется через Control Builder M по сети Ethernet или через последовательный сервисный порт.

· Переведите контроллер в режим СТОП.

· Загрузите резервную копию файла .pgz.

· Установите дату и время.

· Верните контроллер в режим РАБОТЫ.

Именно поэтому создание актуальных резервных копий является важнейшей процедурой технического обслуживания любой установки AC800M. Храните их вне контроллера — на файловом сервере, в базе данных вашей инженерной системы DCS, и в идеале в репозитории с контролем версий.

Коммуникационные модули и ввод/вывод: что вам нужно знать.

AC800M взаимодействует с внешним миром через свои стоечные модули ввода-вывода и связи. Понимание линейки модулей поможет вам спланировать модернизацию и подобрать замену.

Модули коммуникационного интерфейса (CI)

Модуль | Протокол | Примечания

CI854 | PROFIBUS DP-V1 | Два порта RJ45, скорость до 12 Мбит/с

CI857 | EtherNet/IP | Режимы сканера и адаптера

CI862 | Modbus TCP | Клиент/сервер, до 20 соединений

CI867 | PROFINET IO | Поддержка контроллеров и устройств

CI871 | HART | Мультиплексированная сквозная передача HART

Эти модули подключаются к стойке TP830/TP840 и взаимодействуют с контроллером через внутреннюю объединительную плату. Часто выходящими из строя являются разъемы RJ45 (износ от многократного подключения) и электролитические конденсаторы в более старых модулях CI854/CI857, которые могут деградировать через 8-10 лет.

Серия SM I/O

Модули серии SM (S800 I/O) обеспечивают подключение технологических устройств ввода/вывода. Ключевые модули включают в себя:

· SM810 — 16-канальный цифровой вход, 24 В постоянного тока

· SM811 ​​— 16-канальный цифровой выход, 24 В постоянного тока, 0,5 А на канал.

· SM812 — 8-канальный аналоговый вход, 4-20 мА/HART

· SM813 — 8-канальный аналоговый выход, 4-20 мА

· SM814 — 8-канальный вход для терморезисторов/термопаров

Эти модули устанавливаются на месте эксплуатации в стойках ввода-вывода S800 и подключаются к контроллеру через сеть ввода-вывода PROFIBUS DP или Ethernet. Как правило, они надежны, но могут страдать от сбоев в работе каналов из-за скачков напряжения или попадания влаги в суровых условиях эксплуатации.

Резервные конфигурации с PM864A

Для критически важных процессов контроллер PM864A поддерживает резервирование 1:1. В резервной паре два контроллера PM864A работают параллельно — один активный, другой резервный. Они синхронизируются по выделенному оптоволоконному каналу связи («синхронизирующему кабелю»), и если активный контроллер выходит из строя, резервный берет на себя его функции без прерывания процесса. Для резервных конфигураций требуется:

· Два контроллера PM864A

· Две опорные пластины TP840

· Синхронизирующий волоконно-оптический кабель (3BSE030920R1)

· Резервные источники питания (SD821 или SD822)

· Избыточные коммуникационные модули

Для корректной настройки резервирования требуется определенная конфигурация в Control Builder M — необходимо назначить контроллеры как пару "высокой доступности 1:1" и настроить параметры интервала синхронизации и тайм-аута.

Control Builder M: Прошивка и совместимость

Control Builder M (CBM) — это инженерный инструмент для AC800M. В настоящее время он входит в состав инженерного пакета ABB Ability System 800xA, но на многих предприятиях по-прежнему используются автономные версии.

Матрица совместимости версий

Версия CBM | Поддерживаемые версии прошивки | Примечания

5.1 | PM861/PM862 FW 3.0-3.2 | Устаревшая версия, больше не поддерживается

6.0 | PM864/PM864A FW 4.0-4.2 | Широко используется

6.1 | PM864/PM866 FW 4.2-5.0 | Текущий стандарт

6.2 | Все модели, прошивка 5.1+ | Последняя версия, часть 800xA 6.2

Процесс обновления прошивки

Для обновления прошивки AC800M необходимо:

8. Загрузите соответствующий пакет микропрограммного обеспечения с портала поддержки ABB (требуется действующее сервисное соглашение).

9. Загрузите прошивку в Control Builder M.

10. Подключитесь к контроллеру и запустите загрузку прошивки.

11. Контроллер перезагрузится и запустит новую прошивку.

Внимание: на некоторых старых устройствах обновление прошивки необратимо — перед продолжением ознакомьтесь с примечаниями к выпуску. Всегда выполняйте обновление во время планового отключения, а не во время работы оборудования.

Цены и наличие

Жизненный цикл продукта AC800M достиг зрелости, и компания ABB перевела или переводит несколько моделей в статус «последней покупки» (LTB). Вот текущая ситуация:

Новая доступность

· PM864 и PM864A — по-прежнему доступны в продаже у партнеров ABB. Ожидаемый срок поставки — 4-8 недель. Новая цена: приблизительно 3500–5500 долларов США в зависимости от конфигурации и количества.

· PM866 — Доступен, но дороже (6000–8000 долларов США за новый). Срок поставки может составлять 10–12 недель.

· PM861 и PM862 — статус LTB для многих вариантов. Новые поступления ограничены имеющимися запасами у дистрибьюторов.

Коммуникационные и модули ввода/вывода

· CI854/CI857/CI862 — В продаже новые модули по цене от 800 до 2000 долларов в зависимости от модели. Срок поставки 4-6 недель.

· Модули ввода-вывода SM — широко доступны, цена от 200 до 800 долларов за модуль.

· Базовые пластины TP830/TP840 — новые доступны, но дорогие (1000–2500 долларов). Рынок подержанных товаров активен.

Цены на вторичном рынке

Рынок бывших в употреблении и восстановленных компонентов для AC800M достаточно активен. Ожидается следующее:

· PM864/PM864A: от 1200 до 2500 долларов США в подержанном состоянии, в зависимости от состояния и гарантии.

· CI854/857/862: $350-$800 б/у

· Модули ввода/вывода SM: 75-300 долларов США (б/у).

· Батареи (3BSE003991R1): новые от 15 до 30 долларов у дистрибьюторов.

Для надежного снабжения сотрудничайте с проверенными поставщиками оборудования для промышленной автоматизации, которые тестируют и предоставляют гарантию на бывшее в употреблении оборудование. Поддельные детали — известная проблема на рынке ABB — покупайте только у надежных поставщиков.

Часто задаваемые вопросы

В: Как часто следует заменять батарею в моем ABB AC800M?

A: Каждые 3–5 лет при нормальных условиях эксплуатации (температура окружающей среды 25°C, включено питание). Немедленно заменяйте при появлении светодиодного индикатора низкого заряда батареи. В условиях высоких температур (выше 50°C) заменяйте каждые 18–24 месяца.

В: Можно ли заменить батарею AC800M во время работы контроллера?

A: Да. Батарея поддерживает работу часов реального времени и данных SRAM только при отключении основного питания. При подаче питания 24 В постоянного тока вы можете заменить батарею, не влияя на работу программы. В качестве меры предосторожности всегда сначала делайте резервную копию программы.

В: Мой PM864 не подключается к сети в Control Builder M. В чём проблема?

A: Проверьте три вещи: (1) состояние кабеля Ethernet и светодиодных индикаторов состояния модулей CI857/CI862, (2) соответствие IP-адреса в конфигурации проекта CBM фактическому IP-адресу контроллера, (3) отсутствие неисправности контроллера (проверьте светодиоды на передней панели). Если светодиод MS (состояние модуля) горит красным, возможно, у вас аппаратная неисправность.

В: В чем разница между ABB AC800M и AC800PEC?

A: AC800M — это стандартный контроллер технологических процессов для системы DCS 800xA, предназначенный для автоматизации технологических процессов общего назначения. AC800PEC — это высокоскоростной программируемый контроллер, используемый для быстрых логических приложений, таких как управление газовыми турбинами и приводами. Они не взаимозаменяемы.

В: Устарела ли модель ABB AC800M?

A: Нет, но некоторые модели приближаются к завершению жизненного цикла. PM861 и PM862 находятся в списке «Последняя покупка». PM864A и PM866 по-прежнему активно продаются и поддерживаются. Преемником платформы ABB является AC 800M Hi (с расширенным диапазоном рабочих температур и улучшенной кибербезопасностью), но стандартная модель AC800M по-прежнему широко поддерживается.

В: Где можно скачать программное обеспечение для программирования ABB AC800M?

A: Программа Control Builder M доступна через клиентский портал ABB (myABB) для клиентов, имеющих действующее соглашение об обслуживании. Она также распространяется как часть инженерного пакета ABB Ability System 800xA. Для публичной загрузки она недоступна — для её использования необходима действующая лицензия и договор на техническую поддержку.

В: Что произойдет, если я использую неправильную батарею в своем AC800M?

A: Использование батареи недостаточной емкости (например, батареи 1/2 AA в контроллере PM864, требующем батарей типа AA) приведет к сокращению времени автономной работы и может привести к ненадежной фиксации. Использование батареи с неподходящим химическим составом может вызвать протечку или плохой контакт. Всегда проверяйте правильный номер детали ABB в руководстве пользователя вашего контроллера.

В: Можно ли использовать контроллеры PM864 и PM866 в качестве резервной пары?

A: Нет. В резервных парах должны использоваться идентичные модели контроллеров — два PM864A или два PM866. Смешивание моделей не поддерживается компанией ABB и приведет к сбоям синхронизации.

Поддерживайте работоспособность вашего AC800M.

Контроллер ABB AC800M — это проверенная и надежная платформа, обеспечивающая работу самых сложных промышленных процессов в мире. Регулярная замена батарей, управление встроенным программным обеспечением и грамотный подбор запасных частей позволят вашей системе работать долгие годы. Независимо от того, запасаетесь ли вы запасными батареями, модернизируете коммуникационные модули или планируете замену контроллера, понимание семейства AC800M — от базового PM861 до резервного PM864A — поможет вам принимать более взвешенные решения и избегать дорогостоящих простоев.

-------------------------------------------------------------------------------------------------------------------
