Allen-Bradley SLC 500: руководство по замене батареи, резервному копированию программ и комплектующим.
Вы приходите на завод в понедельник утром, а машина не работает. На процессоре SLC 500 постоянно горит светодиод FLT. Интерфейс пользователя не работает. Вы подключаете ноутбук, открываете RSLogix 500 и ничего не получаете — программа исчезла. Разряженная батарея просто уничтожила месяцы инженерной работы.
Такова реальность платформы Allen-Bradley SLC 500. Эти контроллеры используются на производственных линиях с начала 1990-х годов, и для сохранения программы при отключении основного питания они зависят от простой литиевой батареи. Когда батарея разряжается, лестничная логика исчезает. Отсутствие резервного копирования означает полную переработку программы с нуля.
В этом руководстве описано все, что вам нужно знать о замене батареи SLC 500: правильные номера деталей, точная пошаговая процедура, как сделать резервную копию программы до того, как батарея разрядится, и какие запасные части следует иметь под рукой.
SLC 500 (Small Logic Controller) — это модульная платформа ПЛК, представленная компанией Allen-Bradley (ныне Rockwell Automation) как более функциональная альтернатива серии MicroLogix. Она использует объединительную плату серии 1747 и поддерживает широкий спектр модулей ввода/вывода, коммуникационных карт и специализированных модулей.
Несмотря на официальное прекращение производства в конце 2000-х годов, система SLC 500 по-прежнему активно используется на тысячах предприятий в Северной и Латинской Америке. Многие предприятия не планируют в ближайшее время переходить на новую систему, поскольку оборудование исправно, запасные части по-прежнему доступны на вторичном рынке, а полная миграция на CompactLogix или ControlLogix обходится дорого и занимает много времени.
Ключевыми компонентами системы SLC 500 являются:
· модуль ЦП (серия 1747-L5xx — 5/01, 5/02, 5/03, 5/04, 5/05)
· Задняя панель (Серия 1746-Axx — 4, 7, 10, 13 или 16 слотов)
· Источник питания (серия 1746-Px)
· модули ввода/вывода (1746-xxx дискретные, аналоговые и специализированные)
· Модуль памяти (1747-М1(M2 или M3 — дополнительное хранилище программ)
· Батарея (1747 г. до н.э. или 1770-XYC)
Батарея расположена внутри процессора или, в некоторых конфигурациях корпуса, установлена снаружи. Без неё процессор сохраняет программу только до тех пор, пока есть питание от блока питания корпуса. Перерыв в подаче питания любой продолжительности означает потерю программы.
Замена батареи — простая процедура, но пропуск первого шага с резервным аккумулятором — распространенная ошибка. Вот правильная последовательность действий.
Перед тем как прикасаться к батарее, подключитесь к SLC 500 через RSLogix 500 и загрузите программу.
Процедура:
1. Подключите свой ноутбук для программирования к SLC 500 через последовательный порт (DF1/DH-485), модуль DH+ или Ethernet (только для версии 5/05).
2. Откройте RSLogix 500 и выберите Comms > System Comms.
3. Дважды щелкните по узлу процессора, чтобы подключиться к сети.
4. Перейдите в раздел «Коммуникации» > «Загрузка» и выберите правильный тип процессора.
5. Сохраните загруженный файл (в формате `.RSS`) в надежном месте — в идеале в трех местах: на локальном компьютере, на сетевом диске и на USB-накопителе.
Если батарея уже разряжена, а программа удалена, этот шаг не поможет. Вам потребуется восстановить данные из предыдущей резервной копии или модуля памяти.
Для аккумулятора SLC 500 совместимы два артикула:
Номер детали | Описание | Типичный срок службы
1747-BA | Стандартный аккумуляторный блок SLC 500 (BA = аккумуляторный блок) | 2-5 лет
1770-XYC | Корпус и кабель для внешнего аккумулятора NEMA 4/4X | 2-5 лет
В обеих батареях используется один и тот же литий-тионилхлоридный (LiSOCl2) аккумулятор на 3,6 В — те же самые элементы, что и в промышленных системах резервного питания памяти по всему миру. Батарея 1747-BA устанавливается непосредственно в переднюю панель процессора. Батарея 1770-XYC представляет собой выносной аккумуляторный блок с кабелем, используемый, когда процессор находится в герметичном корпусе или когда доступ к батарее необходим без вскрытия основного корпуса.
Для стандартных установок вам понадобится деталь 1747-BA. Она широко доступна у дистрибьюторов Rockwell Automation и поставщиков промышленной электроники. Ожидаемая цена составляет от 30 до 60 долларов в зависимости от поставщика.
Место расположения батареи зависит от того, какой процессор SLC 500 у вас установлен:
SLC 5/01, 5/02 (1747-L511, L514, L524, L531): Батарея находится внутри корпуса процессора. Снимите небольшую дверцу на передней панели — за ней находится разъем батареи. Это самые старые процессоры, и у них самый высокий процент отказов батарей, поскольку самим устройствам часто более 25 лет.
SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Аналогичное расположение — крышка батарейного отсека на передней панели процессора. Разъем имеет специальный фиксатор, поэтому его невозможно подключить наоборот.
SLC 5/05 (1747-L551, L552, L553, L554): Идентичный доступ к батарее на передней панели, как у 5/03 и 5/04. 5/05 — наиболее распространенный процессор, до сих пор используемый в производстве, поскольку в нем добавлен встроенный Ethernet (10Base-T).
Вам потребуется:
· Новая батарея 1747-BA
· Небольшая плоская отвертка (необязательно, для крышки батарейного отсека)
· Антистатический браслет (рекомендуется)

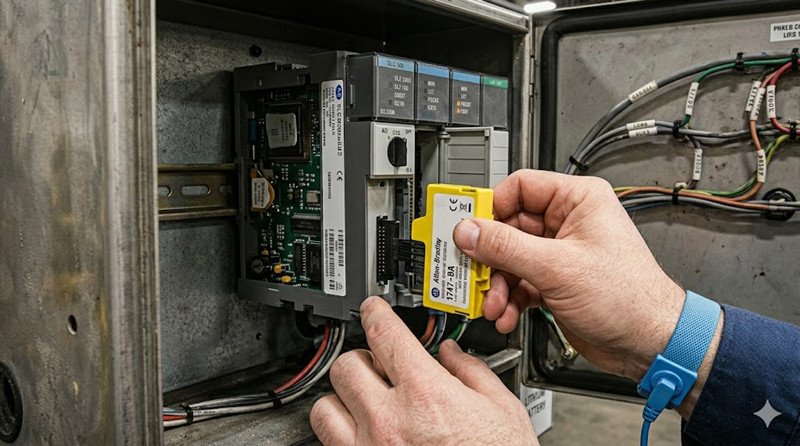

Шаги:
6. Во время замены батареи оставьте питание корпуса включенным. Батарея обеспечивает резервное питание оперативной памяти только при выключенном основном питании. При включенном питании процессор работает от блока питания, а цепь батареи неактивна — вы можете заменить батарею без потери данных.
7. Откройте крышку батарейного отсека на передней панели процессора, используя плоскую отвертку или ноготь большого пальца, чтобы открыть защелку.
8. Отсоедините старый разъем аккумулятора, вытащив штекер прямо наружу.
9. Подключите новую батарею 1747-BA — разъем подходит только одним способом.
10. Закройте крышку батарейного отсека.
11. Проверьте состояние процессора. Светодиод BAT (если он есть у вашего процессора) должен погаснуть. На моделях SLC 5/03, 5/04 и 5/05 вы также можете проверить состояние процессора в разделе «Состояние процессора» в RSLogix 500.
Если вам необходимо заменить батарею при выключенном основном питании, у вас есть примерно 30 минут, чтобы заменить батарею, прежде чем резервный конденсатор разрядится и оперативная память потеряет свою программу. Не рассчитывайте на это.
Батарея 1747-BA — это недорогая страховка. А вот модуль памяти 1747 — это настоящая подстраховка.
Модули памяти Allen-Bradley 1747-M1, 1747-M2 и 1747-M3 на основе EEPROM подключаются к процессору SLC 500 и сохраняют всю программу без использования батареи. Они доступны в различных размерах:
· 1747-M1: модуль памяти 64K
· 1747-M2: модуль памяти 128K
· 1747-M3: модуль памяти 256K
Принцип работы: Вы сохраняете программу в модуль памяти с помощью RSLogix 500 (Процессор > Сохранить в модуль памяти). При включении питания ЦП проверяет наличие модуля памяти. Если он присутствует и загружен допустимой программой, ЦП может либо загрузить программу из модуля, либо проигнорировать его — поведение настраивается с помощью переключателя защиты от записи модуля.
Рекомендация: Установите модуль 1747-M2 или M3 в каждый обслуживаемый вами корпус SLC 500. Даже если батарея выйдет из строя и оперативная память будет очищена, процессор сможет автоматически перезагрузить программу из модуля памяти при следующем включении/выключении питания. Эта единственная деталь стоимостью 100–200 долларов сэкономила больше производственных смен, чем любая батарея.
При обслуживании систем SLC 500 необходимо понимать различия между моделями процессоров.
· Процессор начального уровня: ограниченный набор инструкций, отсутствие часов реального времени.
· Порт RS-232 (протокол DH-485)
· Максимальное количество точек ввода/вывода: 4096
· Память: 4K или 8K
· Идеально подходит для: простого управления оборудованием, конвейерной логики, упаковки.
· Добавлены часы реального времени, дополнительные инструкции (FAL, FSC, PID).
· Порт RS-232 (DH-485)
· Максимальное количество входов/выходов: 4096
· Память: 8 КБ или 16 КБ
· Наилучший выбор для: приложений средней сложности, требующих синхронизации и упорядочивания.
· Значительное улучшение: добавлен полнодуплексный протокол RS-232 DF1, возможность обновления ОС до Flash.
· Часы реального времени с резервным питанием от батареи.
· Память: 16 КБ или 32 КБ
· Более быстрое исполнение, чем 5/01 или 5/02.
· Лучше всего подходит для: пакетной обработки, более сложной логики.
· Добавлен сетевой порт DH+ (Data Highway Plus) — критически важный для удаленного ввода-вывода и одноранговой связи с PLC-5 и ControlLogix.
· Память: от 16 КБ до 64 КБ
· Наилучшее применение: распределенные системы управления, многопроцессорные приложения.
· Добавлен встроенный Ethernet 10Base-T (EtherNet/IP).
· Память: от 16 КБ до 64 КБ
· Может осуществлять связь через последовательный порт, DH-485 или Ethernet.
· Наиболее распространенный процессор, все еще находящийся в активной эксплуатации.
· Идеально подходит для: любых приложений, требующих подключения по Ethernet без дополнительного модуля 1747-KE или 1747-AIC.
Все модули ввода-вывода и процессоры SLC 500 устанавливаются на объединительную плату серии 1746. Доступные типоразмеры:
Корпус | Слоты | Типичное использование
1746-A4 | 4 слота | Небольшая панель, управление одним устройством
1746-A7 | 7 слотов | Средняя панель со смешанным вводом/выводом
1746-A10 | 10 слотов | Более мощная система с аналоговыми и специализированными модулями
1746-A13 | 13 слотов | Большая система, распределенные стойки ввода-вывода
1746-A16 | 16 слотов | Максимальное расширение без удаленного шасси
Корпуса взаимозаменяемы — вы можете перемещать процессор и устройства ввода-вывода между любыми объединительными платами 1746-Axx, если мощность блока питания соответствует требуемым параметрам.
SLC 500 поддерживает три основных протокола связи:
DH-485 (Data Highway 485): Собственный протокол для SLC 500. Использует 4-проводной интерфейс RS-485. Максимальное количество узлов: 32, общая длина кабеля: 4000 футов. Поддерживается всеми процессорами SLC 5/01–5/05. Для подключения к современному ноутбуку требуется 1747-PIC (интерфейсная карта PCMCIA) или 1747-UIC (USB-конвертер интерфейса).
DH+ (Data Highway Plus): Доступно только на SLC 5/04. Высокоскоростная сеть с передачей маркера. Стандартная скорость 57,6 Кбит/с, до 230,4 Кбит/с. Используется в более крупных системах автоматизации Rockwell для связи между ПЛК и интеграции SCADA.
EtherNet/IP: Встроен в SLC 5/05 или доступен в качестве дополнительной опции через модуль моста Ethernet 1747-KE для других процессоров. EtherNet/IP — это стандарт для современного промышленного Ethernet — в 5/05 используется 10Base-T (10 Мбит/с), что медленно по современным стандартам, но вполне достаточно для загрузки/выгрузки программ и связи с HMI.
Производство модели SLC 500 компанией Rockwell Automation прекращено, но найти запчасти к ней вполне возможно.
Модели 1747-BA и 1770-XYC до сих пор производятся сторонними компаниями и широко распространены. Компания Rockwell также продолжает выпускать модель 1747-BA. Ожидаемая цена — 30–60 долларов. Их можно приобрести в следующих магазинах:
· Дистрибьюторы Rockwell (Graybar, Rexel, Wesco, Motion Industries)
· Промышленные поставщики (McMaster-Carr, AutomationDirect, Radwell)
· eBay и продавцы товаров из категории "излишки" (цены сильно различаются — проверяйте состояние).
Новые процессоры из старых запасов продаются по завышенной цене (от 200 до 800 долларов в зависимости от модели). SLC 5/05 — самый дорогой процессор из-за необходимости подключения к сети Ethernet. Бывшие в употреблении модули можно приобрести у:
· Radwell International: Полный ассортимент, проверено, гарантия.
· Центр PLC: специализируется на излишках продукции Allen-Bradley.
· eBay: Высокий риск приобретения поддельных или поврежденных модулей — проверяйте все.
Модули 1747-M1, M2, M3 найти сложнее, чем сами процессоры. 1747-M3 (256K) — самый востребованный и редкий. За проверенный модуль рассчитывайте потратить 100–250 долларов.
Объединительные платы 1746-Axx и блоки питания 1746-Px по-прежнему легко найти по разумным ценам. Это наименее подверженные отказам компоненты в системе.
A: Типичный срок службы батареи составляет 2–5 лет в зависимости от температуры окружающей среды и времени простоя. Более высокие температуры сокращают срок службы батареи. В рамках профилактического обслуживания устанавливайте новую батарею каждые 3 года.
А: Да. На самом деле, это рекомендуемый метод. При подаче питания на шасси цепь батареи находится в режиме ожидания — вы можете заменить батарею без потери программы. Оставьте шасси под напряжением.
A: Если в корпусе пропадает основное питание из-за разряженной батареи, оперативная память процессора очищается, и программа теряется. На процессоре загорится светодиод FLT, и он не будет работать, пока программа не будет загружена повторно или не будет загружена из модуля памяти.
A: Нет. В батарее 1747-BA используется литий-тионилхлоридный элемент питания на 3,6 В со специальным разъемом и форм-фактором. Использование несертифицированной батареи может повредить процессор или создать риск возгорания. Используйте только батареи 1747-BA или 1770-XYC.
A: Аккумулятор 1747-BA устанавливается непосредственно в переднюю панель процессора. Аккумулятор 1770-XYC представляет собой выносной аккумуляторный блок с кабелем для корпусов NEMA 4/4X. В обоих используется один и тот же химический состав элементов.
A: Это зависит от положения переключателя защиты от записи модуля памяти. Если переключатель находится в положении LOAD, процессор загружает программу из модуля при включении питания, даже если оперативная память пуста. Если в положении PROTECT, модуль только сохраняет данные с процессора и не загружает их автоматически.
A: Компания Rockwell прекратила предоставление услуг по ремонту большинства процессоров SLC 500. Сторонние ремонтные мастерские, такие как Radwell, предлагают ремонт с гарантией. Для критически важных приложений лучше иметь запасной процессор.
A: Для последовательных соединений используйте USB-конвертер интерфейса 1747-UIC или адаптер USB-to-DF1 стороннего производителя. Для процессоров 5/05 используйте стандартный кабель Ethernet (прямой или перекрестный, в зависимости от вашего коммутатора). Для DH+ (5/04) вам потребуется карта PCMCIA 1784-PCMK или USB-конвертер в DH+.
Allen-Bradley SLC 500 — это рабочая лошадка, которая никак не хочет уходить на пенсию. Поддержание её в рабочем состоянии зависит от трёх факторов:
12. Создавайте резервные копии своих программ — загружайте и сохраняйте файлы `.RSS` с каждого процессора и не допускайте попадания копий на производственный участок.
13. Заменяйте батарейку 1747-BA каждые 3 года — установите напоминание в календаре. Батарейка за 40 долларов — это дешево по сравнению с потерянной программой.
14. Установите модуль памяти 1747-M2 или M3 — это лучшее обновление, которое вы можете сделать. Он выдерживает отказ батареи, скачки напряжения и ошибки пользователя.
Для новых систем рассмотрите возможность перехода на CompactLogix 5380 или ControlLogix 5580. Но для тысяч систем SLC 500, которые до сих пор используются в производстве, для бесперебойной работы линий достаточно правильного графика обслуживания батарей и модуля памяти.
-------------------------------------------------------------------------------------------------------------------
