Звонок поступил. ПЛК-5 в отсеке 3 начал выдавать периодические ошибки процессора, а запасные части, которые вы запасли в 2019 году, закончились. Компания Rockwell прекратила выпуск серии 1771 I/O в 2018 году. Техник, программировавший эту линию, вышел на пенсию три года назад, а документация хранится в папке с пятнами от кофе на каждой странице. Руководство хочет, чтобы линия заработала к понедельнику.

Подобный сценарий разворачивается на заводах по всей Америке, Европе и на Ближнем Востоке каждую неделю. Установленное количество устаревших ПЛК — PLC-5, SLC-500, S7-300, Modicon 984 — исчисляется миллионами. Эти системы по-прежнему обеспечивают работу критически важных процессов. Кроме того, время на исходе. Перенос такой системы без остановки производства — это самый ответственный проект, с которым когда-либо столкнется большинство инженеров по автоматизации.

В этом руководстве подробно описан весь процесс миграции — от аудита до перехода на новую систему — с указанием конкретных шагов, необходимых для бесперебойной работы вашей линии связи.

Основы

Зачем вообще мигрировать?

Если система работает, зачем её трогать? Три причины, и чем дольше вы ждёте, тем хуже становится ситуация:

Во-первых, доступность комплектующих. Когда Rockwell прекратила выпуск платформы PLC-5, вторичный рынок поглотил спрос — но к 2026 году проверенные и работающие процессоры 1785-L80E стоили на eBay от 8000 до 14000 долларов США. Это больше, чем стоимость совершенно нового контроллера CompactLogix. Процессоры Siemens S7-300 (315-2DP, 317-2DP) по-прежнему активно продаются на tztechio.com/siemens, но цены растут каждый квартал по мере сокращения предложения.

Во-вторых, ответственность за кибербезопасность. Устаревшие ПЛК появились до появления современных систем сетевой безопасности. Отсутствует TLS, контроль доступа на основе ролей, безопасные обновления прошивки. ПЛК-5, подключенный к сети предприятия через недокументированный Ethernet-мост, представляет собой потенциальную точку перелома. В соответствии с NIS2 в ЕС и аналогичными нормативными актами, разрабатываемыми в Саудовской Аравии и ОАЭ, предприятия сталкиваются с требованиями к соблюдению нормативных сроков, которые устаревшее оборудование не может выполнить.

Во-третьих, проблемы интеграции. Вашей ERP-системе нужны данные о количестве произведенной продукции. Вашей MES-системе нужны данные о времени цикла. Вашей CMMS-системе нужны данные о времени работы оборудования. Получение этих данных из PLC-5 требует использования преобразователей Modbus, OPC-оболочек и обращения в службу поддержки системного интегратора, который выставляет счета по часам. Современный контроллер предоставляет эти данные напрямую через MQTT или OPC UA.

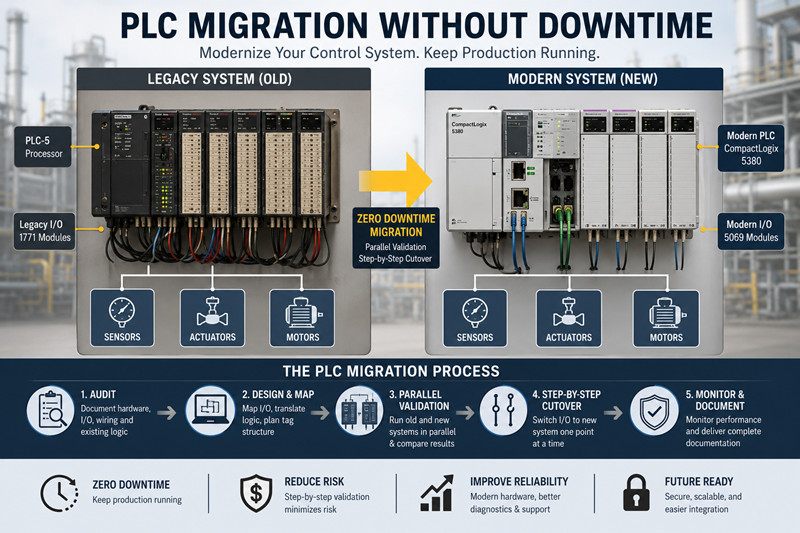

Три стратегии миграции

Полная замена — остановка производства, демонтаж панелей, установка всего нового. Самый быстрый срок проектирования. Самые большие потери в производстве. Осуществимо только при наличии запланированной остановки производства, которая уже достаточно продолжительна, чтобы покрыть объем работ.

Горячее переключение — Запустите старую и новую системы параллельно. Подключите полевые устройства к клеммным блокам, доступным для обеих систем. Проверьте логику нового ПЛК на соответствие поведению старой системы, затем переключайте по одной точке ввода/вывода за раз. Нулевое время простоя. Высокие инженерные затраты. Этот подход подходит для непрерывных процессов: химических заводов, водоочистных сооружений, металлургических комбинатов — всего, что нельзя останавливать.

Поэтапная миграция — преобразование одного участка процесса за раз. Например, на упаковочной линии с шестью машинами миграция происходит постепенно. На очистных сооружениях сначала переходят к первичной очистке, затем к вторичной. Меньший риск, чем полная замена оборудования, меньшие инженерные затраты, чем при быстрой переналадке. Хорошо работает, когда процесс имеет естественные подсекции.

Выбирайте, исходя из двух факторов: стоимости одного часа простоя и возможности физической остановки вашего производственного процесса без повреждения оборудования или продукции.

Реальный мир

Шаг 1 — Проверьте всё перед тем, как что-либо заказать.

Самая дорогостоящая ошибка при миграции на ПЛК — это заказ оборудования на основе исходных чертежей. Эти чертежи оказались неверными в день ввода в эксплуатацию, и с тех пор ситуация только ухудшилась.

Пройдитесь по панели вручную. Сфотографируйте каждую плату. Запишите номера деталей и версии прошивки. Подсчитайте свободные слоты. Составьте карту всех проводов от полевого терминала до терминала модуля ввода-вывода. Это утомительная работа, и она не подлежит обсуждению. Одна-единственная незадокументированная петля 4–20 мА, подключенная к свободному каналу, о которой никто не помнит, испортит вам выходные, посвященные переходу на новую систему.

Для типичной стойки PLC-5 с 10 платами ввода/вывода заложите 8–12 часов на физическую проверку. Используйте планшет с электронными таблицами, а не бумагу. Прикрепите фотографии к каждой строке. Заметки типа «Клемма TB3 14 — похоже на сигнал 24 В, маркировка провода PSH-207, трассировка на схеме P&ID P-104» будут на вес золота через шесть недель, когда вы будете вводить оборудование в эксплуатацию.

Шаг 2 — Составьте карту логики, а не только тегов.

Составление списка операций ввода-вывода — это простая часть. А вот логическое преобразование — это то, где проекты начинают давать сбои.

Программы для ПЛК-5 используют восьмеричную адресацию и фиксированные таблицы данных. Программы для S7-300 используют абсолютную адресацию с блоками данных. Ни одна из них не обеспечивает четкого соответствия современной системе на основе тегов. Строка, которая выглядит как XIC I:012/03 BST XIO B3:0/5 NXB XIC N7:10/0 BND OTE O:015/07, должна стать чем-то, что электрик по техническому обслуживанию сможет понять даже в 3 часа ночи.

Процесс составления карты:

· Извлеките полную программу из устаревшего процессора, используя оригинальное программное обеспечение (RSLogix 5, SIMATIC STEP 7, Modsoft). Для большинства этих программ вам потребуется виртуальная машина Windows XP.

· Распечатайте программу в формате PDF. Да, на бумаге — или, по крайней мере, в формате PDF с возможностью поиска. Вы будете обращаться к ней сотни раз.

· Определите все таблицы данных и их назначение. Что представляют собой N7:0–N7:50? Какие из них являются битами тревоги? Какие являются параметрами рецепта? Какие являются промежуточными вычислениями?

· Создайте таблицу перекрестных ссылок: старый адрес → новое имя тега → новый тип данных → любые необходимые преобразования. Запланируйте правила именования тегов, которые будут понятны вашей команде технического обслуживания.

· Переводите логические ступени по одной. Существуют автоматизированные инструменты перевода (Rockwell's Migration Toolkit, Siemens's TIA Portal migration wizard), но выделите не менее 40% от общей суммы программы на ручную проверку и исправление ошибок.

Шаг 3 — Стратегия интерфейса ввода-вывода

У вас есть два варианта подключения полевой проводки к новой системе:

Замените всё — извлеките старый корпус и платы ввода-вывода, установите новую систему, подключите всю полевую проводку к новым клеммным колодкам. Это самое чистое долгосрочное решение. Требуется маркировка каждого провода, его правильное отсоединение и повторное подключение. Заложите 2–4 часа на каждую плату ввода-вывода для команды из двух человек.

Используйте переходные устройства — адаптеры сторонних производителей позволяют подключать современный контроллер к устаревшим стойкам ввода-вывода. Например, компания ProSoft Technology производит адаптеры EtherNet/IP-to-RIO, которые позволяют CompactLogix управлять существующими устройствами ввода-вывода 1771. Это экономит недели на переподключении проводов. Компромисс: вы сохраняете в рабочем состоянии 30-летние платы ввода-вывода, и когда одна из них выйдет из строя, вам снова придется искать замену на вторичном рынке.

В большинстве проектов лучше заменить входы/выходы. Подход с заменой оборудования имеет смысл, когда у вас сотни точек ввода/вывода во взрывоопасных зонах, где для переподключения требуется разрешение на проведение огневых работ, контроль за газом и в любом случае остановка оборудования. Но если доступ к полевой проводке есть, лучше смириться и заменить её.

Шаг 4 — Человеко-машинный интерфейс: переписать или сохранить?

Устаревшие HMI-системы — PanelView Standard, OP7/OP17, старые установки Wonderware — редко сохраняются после миграции в целости и сохранности. Для нового контроллера отсутствуют драйверы связи.

Если экраны HMI простые (сводка аварийных сигналов, графики, кнопки запуска/остановки), то их переписывание в собственной среде HMI новой платформы потребует 40–80 часов инженерных работ. Обычно это правильное решение.

Если человеко-машинный интерфейс (HMI) сложный (фирменные лицевые панели, обширный набор скриптов, экраны, прошедшие проверку регулирующих органов для фармацевтических компаний/FDA), рассмотрите возможность сохранения HMI и использования шлюза протоколов для связи старого и нового интерфейсов. Kepware или Ignition могут осуществлять преобразование между собственным протоколом нового контроллера и тем, что ожидает старый HMI.

Региональные особенности

В Северной Америке большинство устаревших систем — это Allen-Bradley. Доступность специалистов, вышедших на пенсию и знающих RSLogix 5, выше, чем где-либо ещё в мире, но и цены на их услуги соответственно выше. Если вы находитесь в Хьюстоне, Калгари или Детройте, вы можете нанять таких специалистов. Если же вы в Даммаме или Дубае, лучше заказать удалённую поддержку.

В Европе и на Ближнем Востоке в базе устаревших систем доминируют Siemens S5 и S7-300/400. Производство S5 было прекращено в 2006 году, но система по-прежнему используется на химических заводах и электростанциях. Для миграции с S5 на S7-1500 или TIA Portal требуется оригинальное программное обеспечение STEP 5 и программирующие кабели PG, которые не производятся уже 15 лет. Запаситесь этими кабелями заранее.

Глубокое погружение

Метод параллельной проверки

Это тот метод, который отличает успешные миграции от тех, которые попадают в качестве примеров из практики в *теории управления* по неправильным причинам.

Подключите старый и новый ПЛК к полевым входам/выходам через промежуточные клеммные колодки. Обе системы одновременно считывают входные сигналы. Обе системы выполняют свою логику. Но только старая система управляет выходными сигналами.

Теперь запустите процесс. Сравнивайте внутреннее состояние обеих систем при каждом сканировании. Совпадают ли вычисленные значения? Если аналоговый вход показывает 4,17 мА в старой системе и 4,16 мА в новой, отметьте разницу, но не паникуйте — модули аналогового ввода имеют небольшие отклонения в калибровке. Если старая система показывает, что насос работает, а новая — что он остановлен, найдите расхождение, прежде чем переключаться.

Возьмите в аренду или купите анализатор протоколов (Wireshark с соответствующим анализатором подходит для большинства протоколов) и захватите данные из обеих сетей в течение полного производственного цикла. Создайте скрипт, который сравнивает выходные данные, которые *записала бы* новая система, с тем, что *фактически записала* старая система. Любое несоответствие — это ошибка в вашем переводе или недокументированная особенность исходной программы, которую необходимо сохранить.

Ожидайте, что этап проверки займет 1–2 недели параллельного выполнения для непрерывного процесса. Вам нужно выявить редкие крайние случаи — каскад аварийных сигналов, срабатывающий только при определенном нарушении, или блокировку, активирующуюся только при одновременном нахождении двух клапанов в определенных положениях.

Момент перехода

Даже при параллельной проверке момент переключения сопряжен с риском. Стандартная практика: планируйте переключение на начало окна технического обслуживания, а не на его конец. Если что-то пойдет не так, вы можете вернуться к старой системе и попробовать снова в следующем окне.

Последовательность перехода:

1. Убедитесь, что обе системы исправны и синхронизированы.

2. Переключите один некритичный выход (индикатор состояния, сигнализатор) на новую систему.

3. Проверьте правильность поведения в течение 5 минут.

4. Переключите один критически важный, но резервный выход (насос A, пока насос B принимает на себя нагрузку).

5. Проверьте правильность поведения в течение 15 минут.

6. Переключите все оставшиеся выходы

7. Перед объявлением об успехе необходимо провести мониторинг в течение одного полного производственного цикла.

После переключения оставьте старую систему подключенной и запитанной как минимум на неделю. Если во вторник в 2 часа ночи возникнет проблема с производством, возможность быстрого переключения обратно за 30 секунд оправдает занимаемое ею место на панели.

Документация: та часть, которую все пропускают.

После успешной миграции необходимо задокументировать следующее:

· Новый список входов/выходов с номерами проводов и обозначениями клемм.

· База данных тегов с описаниями

· Структура программы (задачи, программы, подпрограммы и назначение каждой из них)

· Схема сетевой архитектуры

· Перекрестная ссылка со старых адресов на новые теги.

· Результаты пусконаладочных испытаний

· Руководство по устранению неполадок, составленное для вызова специалиста по техническому обслуживанию в 3 часа ночи.

Следующим инженером, который будет работать с этой системой, будете не вы. Он не вспомнит, почему FC42 обрабатывает каскадный контур управления иначе, чем все остальные блоки ПИД-регулятора в программе. Он не будет знать, что выход O:015/07 был переименован в PumpBay3_Start и почему метка аварийного сигнала — Alarm_Bay3_PSH207_HiHi. Предоставьте им документацию, которой вам самим не хватало, когда вы начинали.

Цены и наличие

· Стоимость проектирования: от 25 000 до 80 000 долларов США для миграции среднего масштаба (200–500 точек ввода-вывода), в зависимости от сложности логики и объема работ по человеко-машинному интерфейсу.

· Стоимость оборудования: варьируется в зависимости от платформы. Миграция на основе CompactLogix (контроллер + шасси + ввод/вывод): 8000–20000 долларов. Миграция на основе S7-1500: 6000–18000 долларов. Миграция на основе Beckhoff: 4000–12000 долларов.

· Комплектующие для вторичного рынка: процессоры PLC-5 — 8000–14000 долларов; модули ввода-вывода 1771 — 400–2000 долларов; процессоры S7-300 — 1200–4500 долларов. Доступны на сайте tztechio.com/plc, пока есть в наличии.

· Сроки поставки: Большинство современных ПЛК поставляются в течение 2–6 недель в 2026 году. Ограничением обычно является количество инженерных часов, а не доступность оборудования.

Часто задаваемые вопросы

Сколько времени обычно занимает миграция ПЛК?

От аудита до окончательной передачи системы проходит 8–16 недель для системы с 200–500 точками ввода-вывода. Сам физический переход занимает 4–12 часов при условии тщательного планирования. Большая часть времени уходит на разработку: перевод программного обеспечения, переписывание интерфейса пользователя и тестирование.

Могу ли я перейти на другую марку?

Да, но трудозатраты на проектирование примерно удваиваются. Переход от одной марки оборудования к другой (с PLC-5 на Siemens S7-1500 или с S7-300 на CompactLogix) означает отсутствие повторного использования существующих экранов HMI, другие схемы подключения ввода/вывода и другие парадигмы программирования. Это оправдано, если вы стандартизируете производство на оборудовании одной марки, но заложите соответствующий бюджет.

Что делать, если я не смогу найти оригинальную программу?

Если программа потеряна с ноутбука, но всё ещё работает в процессоре, большинство устаревших ПЛК позволяют её загрузить. Загруженная программа не будет содержать комментариев или тегов — вы получите необработанные адреса без документации. Это добавит сложный этап обратного проектирования. Заложите дополнительно 3–6 недель на то, чтобы техник определил назначение каждой ступени, проследив проводку на месте установки и сравнив её с технологическими схемами.

Нужно ли обновлять панель управления?

Как минимум, вам нужно установить новый корпус ПЛК и клеммные колодки. Если панель чистая, достаточно места, и блок питания может выдержать нагрузку нового оборудования, вы можете оставить корпус. Если панели 30 лет, изоляция проводов повреждена, и в ней есть незадокументированные модификации, внесенные предыдущим арендатором, замените ее. Новый корпус из нержавеющей стали стоит 1500–4000 долларов и исключает возможность будущей поломки.

А что насчет систем безопасности?

Если ваша устаревшая система отвечает за функции безопасности (аварийные остановки, световые завесы, обнаружение газа), переход на новую систему должен быть рассмотрен с учетом текущих требований к уровню целостности безопасности (SIL). ПЛК-5, работающий по стандартам безопасности 1990-х годов, почти наверняка не соответствует требованиям IEC 61511 сегодня. В рамках перехода на новую систему следует предусмотреть средства на специализированный ПЛК для обеспечения безопасности (GuardLogix, Siemens F-CPU, серия Pilz PSS). Список имеющихся в наличии ПЛК с соответствующим уровнем безопасности можно найти на сайте tztechio.com/industrial-automation.

Существуют ли программы субсидирования или поощрения миграции?

В некоторых регионах предлагаются гранты на повышение энергоэффективности, покрывающие модернизацию систем автоматизации. В ЕС программа «Горизонт Европа» финансирует проекты по цифровизации промышленности. В Саудовской Аравии Национальная программа промышленного развития и логистики (NIDLP) поддерживает модернизацию заводов. Уточните информацию в местном органе по промышленному развитию — подача заявки на грант требует усилий, но покрытие 20–40% затрат меняет расчеты рентабельности инвестиций.

-----------------------------------------------------------------------------------------------------------------
