Типы и выбор промышленных датчиков: бесконтактные, фотоэлектрические, датчики давления и другие.

Введение

Датчики — это глаза и уши промышленной автоматизации. Без датчиков ПЛК не сможет определить, находится ли продукт в нужном положении, полон ли резервуар или перегревается ли двигатель. Выбор правильного датчика для каждого конкретного применения имеет решающее значение: неправильный датчик приводит к простоям производства, ложным срабатываниям или угрозе безопасности.

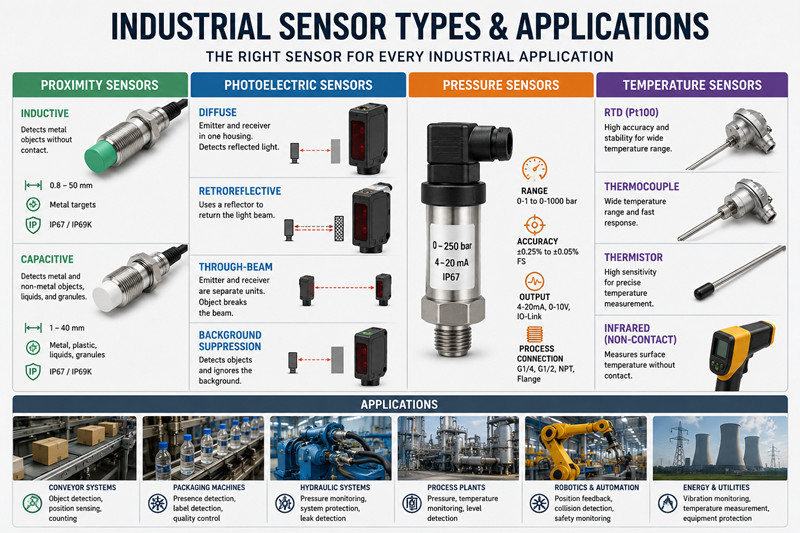

В этом руководстве рассматриваются наиболее распространенные типы промышленных датчиков — бесконтактные датчики, фотоэлектрические датчики, датчики давления и датчики температуры — принципы их работы, основные характеристики и проводится сравнение производителей. Бентли, Невада, Ханивелл, Пепперл+Фукс, и Кейенс.

Датчики приближения

Датчики приближения обнаруживают наличие или отсутствие объекта без физического контакта. Они являются основными элементами автоматизации производства, используются для определения местоположения, подсчета и управления технологическими процессами.

Индуктивные датчики приближения

Индуктивные датчики обнаруживают металлические объекты, генерируя электромагнитное поле. Когда металлический объект попадает в это поле, вихревые токи уменьшают амплитуду колебаний, вызывая срабатывание переключателя.

Основные характеристики:

· Расстояние срабатывания датчика: 0,8 мм - 50 мм (зависит от размера объекта и модели датчика).

· Целевая аудитория: черные и цветные металлы (сталь, алюминий, латунь).

· Выход: PNP (источник) или NPN (приемник), NO или NC

· Степень защиты: стандарт IP67, IP69K для мойки под давлением.

Емкостные датчики приближения

Емкостные датчики обнаруживают как металлические, так и неметаллические объекты (пластик, жидкости, гранулы), измеряя изменения емкости между электродом датчика и объектом обнаружения.

Основные характеристики:

· Расстояние срабатывания датчика: 1 мм - 40 мм

· Целевая аудитория: металлы, пластмассы, дерево, бумага, стекло, жидкости.

· Может определять уровни внутри неметаллических контейнеров.

· Более чувствителен к факторам окружающей среды (влажность, пыль).

Магнитные датчики приближения (герконовые переключатели / датчики Холла)

· Герконовые переключатели: контактные, активируются постоянным магнитом. Простые и недорогие.

· Датчики Холла: твердотельные, обнаруживают изменения магнитного поля. Отсутствие износа контактов, более длительный срок службы.

Фотоэлектрические датчики

Фотоэлектрические датчики используют световой луч (обычно инфракрасный или красный светодиод) для обнаружения объектов. Они обеспечивают большую дальность обнаружения, чем индуктивные/емкостные датчики, и могут обнаруживать прозрачные объекты, этикетки и различия в цвете.

Диффузные (автономные) фотоэлектрические датчики

Излучатель и приемник в одном корпусе. Свет отражается от цели и возвращается к приемнику. Дальность действия: 50 мм - 3 м. Идеально подходит для: обнаружения любых объектов на близком расстоянии.

Светоотражающие фотоэлектрические датчики

Излучатель и приемник в одном корпусе. Отражатель расположен напротив. Объект блокирует отраженный луч. Дальность действия: до 15 м. Лучше всего подходит для: обнаружения на больших расстояниях, обнаружения прозрачных объектов.

Фотоэлектрические датчики, работающие в режиме сквозного луча

Излучатель и приемник — отдельные блоки. Объект прерывает луч. Дальность действия: до 60 м. Лучше всего подходит для: максимальной точности, подсчета, обнаружения мелких объектов.

Датчики подавления фонового шума (BGS)

Усовершенствованные диффузные датчики со встроенной функцией измерения расстояния. Игнорируют фоновые объекты. Идеально подходят для: обнаружения объектов на фоне конвейера или рамы станка.

Основные характеристики:

· Источник света: красный светодиод (видимый), инфракрасный светодиод, лазер (высокоточный).

· Время отклика: 0,1 мс - 50 мс (лазер: <0,1 мс)

· Выход: PNP/NPN, цифровой или аналоговый

· Степень защиты: IP67 / IP69K для пищевой промышленности

Датчики давления

Датчики давления измеряют силу, оказываемую жидкостью (жидкостью или газом) на единицу площади. Они необходимы для гидравлических систем, пневматического управления, мониторинга технологических процессов и систем безопасности.

Виды измерения давления

· Манометрическое давление: Относительно атмосферного давления (0 бар = атмосферное). Наиболее распространенный показатель.

· Абсолютное давление: Относительно идеального вакуума. Используется для измерения барометрического давления.

· Дифференциальное давление: разница между двумя точками давления. Используется для контроля фильтров и измерения расхода.

· Герметичный манометр: предварительно установленный эталон на уровне 1 атм (уровень моря). Используется в авиационной и аэрокосмической промышленности.

Технологии датчиков давления

· Тензометрический датчик / Пьезорезистивный датчик: Металлическая диафрагма с приклеенным тензометрическим датчиком. Подходит для работы при высоком давлении (до 1000 бар).

· Тонкопленочные: тензометрический датчик, интегрированный в диафрагму. Отличная долговременная стабильность. Наиболее распространены в промышленном применении.

· Емкостной: керамическая или металлическая диафрагма изменяет емкость. Отлично подходит для низкого давления и вакуума.

· Пьезоэлектрический: генерирует заряд при воздействии напряжения. Используется для измерения динамического давления (гидравлический молоток, пульсирующие системы).

Основные характеристики:

· Диапазон давления: от 0-1 бар до 0-1000 бар (избыточное или абсолютное).

· Выходной сигнал: 4-20 мА (токовая петля, промышленный стандарт), 0-10 В, IO-Link.

· Точность: от ±0,25% до ±0,05% от полной шкалы.

· Технологическое соединение: G1/4, G1/2, NPT, фланец

Датчики температуры

RTD (резистивный датчик температуры)

Использует платиновый резистор (обычно Pt100). Точность: от ±0,1°C до ±0,5°C. Диапазон: от -200°C до +600°C. Лучше всего подходит для: прецизионных измерений, широкого температурного диапазона.

Термопара

Два разнородных металла, соединенных в точке контакта. Генерирует напряжение, пропорциональное температуре. Диапазон температур: от -270°C до +2300°C. Идеально подходит для: экстремально высоких температур, быстрого отклика.

Термистор

Полупроводниковый материал с температурно-зависимым сопротивлением. Диапазон температур: от -100°C до +300°C. Идеально подходит для: недорогих и высокочувствительных применений.

Инфракрасные (бесконтактные) датчики температуры

Измеряет излучение инфракрасного спектра. Диапазон температур: от -40°C до +3000°C. Наилучший вариант для: движущихся объектов, опасных зон, труднодоступных точек измерения.

Сравнение марок датчиков

· Bently Nevada (Baker Hughes): Золотой стандарт защиты от вибрации и повреждений оборудования в нефтегазовой, энергетической и тяжелой промышленности. Серия 3300 XL — наиболее распространенный в мире бесконтактный датчик в вращающемся оборудовании.

· Honeywell: Широкий ассортимент продукции, охватывающий датчики давления, температуры, расхода и силы. Датчики давления серии PX2 являются отраслевым стандартом для гидравлических систем. Отлично подходят для автоматизации технологических процессов и управления зданиями.

· Pepperl+Fuchs: немецкий специалист по датчикам. Мировой лидер в производстве искробезопасных и взрывозащищенных датчиков для химической, фармацевтической и нефтегазовой промышленности. Исключительное качество сборки для автоматизации производства.

· Keyence: лидер японских технологий контроля качества. Лучшие в своем классе датчики машинного зрения и лазерные профилометры. Серия IV3 обеспечивает высокоскоростной и точный контроль качества упаковки и сборки электроники.

Выбор датчика: 5 ключевых параметров

1. Расстояние обнаружения и материал цели

Индуктивные датчики обнаруживают только металлы (для неметаллов используйте емкостные или фотоэлектрические). Измерьте фактический зазор — используйте датчики с расстоянием срабатывания в 1,5-2 раза превышающим требуемое расстояние для обеспечения запаса прочности.

2. Тип вывода

В Европе и Азии стандартом является PNP (источник питания). В Японии и системах Allen Bradley распространен NPN (приемник питания). Проверьте совместимость вашей платы ввода ПЛК. Рассмотрите возможность использования аналогового выхода (4-20 мА, 0-10 В) для мониторинга процесса.

3. Условия окружающей среды

Степень защиты IP67/IP69K для использования под водой. Взрывозащищенный корпус (ATEX/IECEx) для опасных зон. Для работы в экстремальных температурах требуются датчики, рассчитанные на работу за пределами рабочего диапазона. Для работы в условиях воздействия химических веществ необходимы совместимые смачиваемые материалы.

4. Время отклика

Высокоскоростной подсчет или быстрое обнаружение деталей (<1 мс): Используйте лазерные фотоэлектрические или датчики Холла. Стандартное обнаружение (10-50 мс): Светодиодные фотоэлектрические или индуктивные датчики.

5. Протокол связи

Традиционные: дискретные входы/выходы (PNP/NPN). Современные: IO-Link (простая настройка, диагностические данные), PROFINET, EtherNet/IP. Выбирайте датчики, совместимые с вашей экосистемой ПЛК.

Заключение

Выбор подходящего датчика требует согласования принципа обнаружения с целевым материалом, окружающей средой и требованиями к производительности. В области защиты вращающегося оборудования бесспорным лидером является компания Bently Nevada. В области автоматизации технологических процессов и измерения давления компания Honeywell предлагает самый широкий ассортимент продукции. Компания Pepperl+Fuchs преуспевает в производстве датчиков для взрывоопасных зон. Компания Keyence лидирует в области высокоскоростной инспекции и контроля качества на основе машинного зрения.

Часто задаваемые вопросы

В: В чем разница между датчиками PNP и NPN?

A: Датчики PNP вырабатывают ток (ток течет от датчика к нагрузке). Датчики NPN потребляют ток (ток течет от нагрузки к датчику). Выбирайте в зависимости от типа входной платы вашего ПЛК: для входных плат PNP требуются датчики PNP, для входных плат NPN требуются датчики NPN.

В: Могут ли индуктивные датчики обнаруживать неметаллические объекты?

А: Нет. Индуктивные датчики обнаруживают только проводящие или ферромагнитные металлы. Для неметаллов (пластика, дерева, жидкостей) используйте емкостные датчики, фотоэлектрические датчики или ультразвуковые датчики.

В: Что означает IP67?

A: Степень защиты IP (Ingress Protection): Первая цифра = защита от твердых частиц (6 = пыленепроницаемость). Вторая цифра = защита от жидкости (7 = погружение на глубину до 1 м на 30 минут). IP69K дополнительно обеспечивает защиту от воздействия высокого давления и высокой температуры при промывке.

В: Что такое IO-Link?

A: IO-Link — это стандартизированный протокол связи «точка-точка» (IEC 61131-9) для интеллектуальных датчиков. Он обеспечивает удаленную настройку, считывание диагностических данных и простую замену датчиков без переподключения проводов. Всё чаще используется в современной автоматизации.

В: Как выбрать между датчиком приближения и фотоэлектрическим датчиком?

А: Используйте датчики приближения, когда: объект — металл, расстояние срабатывания короткое (<Фотоэлектрические датчики (50 мм), работающие в загрязненной среде, с высокой частотой переключения. Используются в случаях: обнаружения неметаллических объектов, необходимости работы на большом расстоянии, обнаружения прозрачных объектов, необходимости различения цветов.
