Освоение основ современного производства: всеобъемлющее руководство по технологии ПЛК.

 Современный ландшафт производства необратимо изменился благодаря одному устройству: программируемому логическому контроллеру, или **ПЛК**. Независимо от того, изучаете ли вы основы промышленной автоматизации или стремитесь получить более глубокие знания об интеграции IIoT (промышленного интернета вещей), понимание **ПЛК** имеет фундаментальное значение для понимания будущего заводского производства. В этом руководстве рассматриваются механика, программирование и устранение неполадок этих мощных промышленных компьютеров, которые обеспечивают работу всего мира.’конвейерные линии движутся.

Эволюция: от реле к программно-определяемой логике.

До появления ПЛК в конце 1960-х годов промышленное управление основывалось на массивных блоках механических реле. Если производитель хотел изменить производственную последовательность, техникам приходилось физически переподключать тысячи проводов.—Этот процесс был трудоемким, дорогостоящим и подверженным человеческим ошибкам.

Появление первого ПЛК, Modicon 084, произвело революцию в отрасли, позволив программировать логику с помощью программного обеспечения, а не физических проводов. Сегодня мировые лидеры, такие как Siemens, Allen-Bradley (Rockwell Automation) и Schneider Electric, довели эту технологию до предела, создав контроллеры, которые являются не просто бинарными переключателями, а мощными центрами обработки данных, способными к сложным вычислениям и высокоскоростной передаче данных.

Расшифровка программирования ПЛК: языки автоматизации

Для многих, кто только начинает работать в этой области, **программирование ПЛК** является наиболее сложной, но в то же время и самой полезной частью этой технологии. Международный стандарт IEC 61131-3 определяет пять различных языков, каждый из которых подходит для решения различных задач в области промышленной автоматизации.

1. Лестничная логика (ЛЛ): Самый узнаваемый язык, созданный по образцу электрических релейных схем. Он является основным инструментом для технических специалистов, поскольку отличается высокой наглядностью и простотой мониторинга в режиме реального времени.

2. Структурированный текст (ST): язык высокого уровня, похожий на Pascal или C. Он становится все более популярным для сложных математических алгоритмов и обработки данных, и пользуется предпочтением у нового поколения инженеров, которые привыкли к традиционному программированию в сфере информационных технологий.

3. Диаграмма функциональных блоков (ДФБ): Этот графический язык позволяет программистам «соединять» блоки предварительно написанного кода. Он широко используется в обрабатывающей промышленности такими компаниями, как **ABB** и **Honeywell**.

4. Диаграмма последовательного функционирования (SFC): Идеально подходит для пошаговых процессов, таких как последовательность пакетного смешивания на пищевом предприятии.

5. Список инструкций (IL): низкоуровневый стиль ассемблера, сейчас менее распространенный, но все еще встречающийся в старых устаревших системах.

Революция промышленного интернета вещей: соединение производственного цеха с высшим руководством.

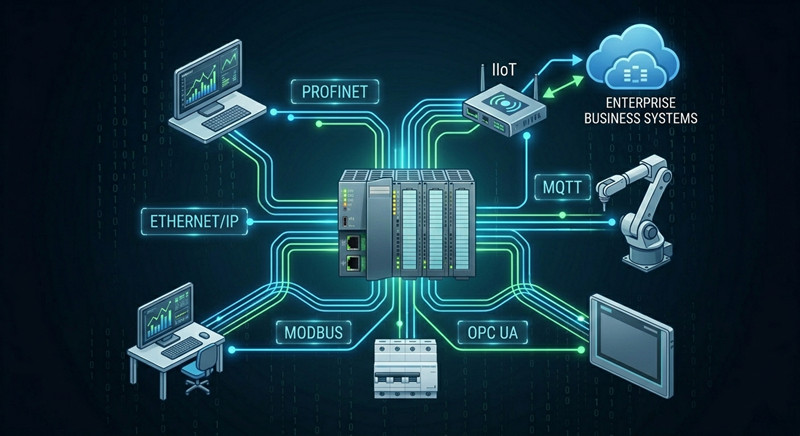

Наиболее значимой тенденцией в 2026 году станет конвергенция операционных технологий (ОТ) и информационных технологий (ИТ). Именно здесь вступает в игру **IIoT**. Современные **ПЛК** больше не изолированы. Благодаря таким протоколам, как OPC UA и MQTT, **ПЛК** теперь может передавать данные о производительности в реальном времени непосредственно на облачные платформы, такие как AWS или Azure.

Почему это важно? Для владельца бизнеса это означает «принятие решений на основе данных». Если контроллер **Omron** или **Keyence** на линии обнаруживает неболькое повышение температуры двигателя или задержку цикла на миллисекунду, эти данные мгновенно анализируются искусственным интеллектом в облаке для прогнозирования отказа до того, как он произойдет. Этот переход от реактивного обслуживания к предиктивному обслуживанию является отличительной чертой Индустрии 4.0.

Профессиональная диагностика и устранение неисправностей ПЛК: систематический подход.

Даже самые сложные системы сталкиваются с проблемами. Мастерское **устранение неполадок ПЛК** — вот что отличает опытного инженера от новичка. Когда оборудование останавливается, ПЛК становится вашим лучшим диагностическим инструментом.

- Диагностика оборудования: Всегда начинайте с физического уровня. Проверьте блок питания и поищите индикаторы «Неисправность» на процессоре. Такие бренды, как **Mitsubishi** и **Delta**, имеют интуитивно понятные светодиодные индикаторы, которые позволяют за считанные секунды определить неисправность модуля ввода-вывода.

- Программный мониторинг: Подключившись к контроллеру через такие программы, как TIA Portal или Studio 5000, вы можете наблюдать за выполнением логики в режиме реального времени. Если «ступенька» не загорается зеленым, вы можете отследить источник неисправности — неисправный концевой выключатель или оборванный провод.

- Принудительное включение/выключение: это мощный, но опасный метод. Вы можете вручную «принудительно» включить выходной сигнал для проверки клапана или двигателя. Однако, согласно профессиональным протоколам безопасности при **диагностике неисправностей ПЛК**, перед этим необходимо убедиться, что рядом с движущимися частями нет персонала.
